民谣吉他多视角二维结构设计图纸

　　这套吉他二维结构图纸，覆盖了乐器生产、文创教具开发、展陈道具制作多个场景的实际使用需求，在乐器制造环节，可作为木吉他初版打样的轮廓参照，帮助木工工序快速定位琴身共鸣箱的外轮廓弧线、琴颈与琴身的衔接位置，避免纯手工放样带来的轮廓偏差；在校园创客教学场景中，可作为手工制作简易吉他的结构参考，让学生快速理解弦乐器各部件的位置对应关系；在商业展陈领域，可用于制作1:1吉他装饰道具的切割下料依据，保证道具外形与真实吉他比例一致。从实际用途来看，这份图纸并非用于精密乐器的量产加工，更多是面向结构认知、初样轮廓定位、非功能性道具制作的需求，不需要标注精细的音梁结构、品丝间距公差，核心是把吉他四个关键视角的外轮廓、部件相对位置表达清楚，

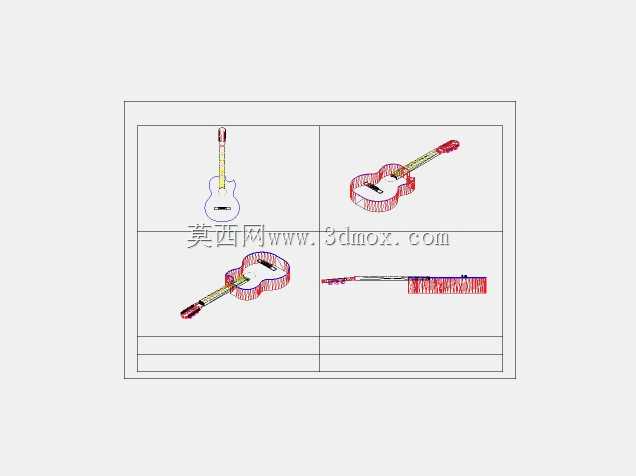

　　能满足快速下料、轮廓复刻的基础需求。从功能特性上看，图纸选取了正视图、侧视斜角视图、水平侧视图、琴颈延伸方向侧视图四个核心视角，正视图清晰呈现共鸣箱的对称轮廓、琴颈的中轴线位置、琴头的外形边界，能让使用者快速定位琴弦的排布基准；两个斜角视图分别呈现不同角度下琴身的厚度变化、琴颈与琴身的衔接角度，弥补单正视图无法表达的立体轮廓信息；水平侧视图则明确了琴身的整体厚度、琴颈的抬升角度，能帮助加工者判断部件拼接的角度基准。设计思路上，这套图纸没有追求工业级精密加工图纸的全尺寸标注，而是优先保证轮廓比例的准确性，所有视图严格按照统一比例绘制，各部件的相对位置完全匹配真实民谣吉他的结构比例，琴头的长度、琴颈的延伸长度、

　　共鸣箱的长宽比都符合常规41寸民谣吉他的尺寸逻辑，没有出现比例失调的问题；视图排布采用四格等分布局，每个视图独立呈现一个观察角度，没有多余的线条干扰，使用者能快速对应不同视角的部件位置，不需要在复杂的标注线里找轮廓信息。从外形尺寸与安装边界来看，按照常规民谣吉他的尺寸逻辑换算，这套图纸对应的实体吉他总长度在1040mm左右，共鸣箱最宽处约400mm，琴身最大厚度约110mm，琴颈宽度在琴枕位置约43mm，这些尺寸边界能满足大多数场景的使用需求：如果是用于木工打样，可直接按照图纸比例缩放调整到目标尺寸，不需要重新绘制轮廓；如果是用于平面装饰制作，可直接提取轮廓线做激光切割、雕刻的路径，不需要二次修正轮廓比例；如果是用于教学演示，

　　可直接打印作为结构讲解的示意图，清晰展示各部件的位置关系。在实际建模或者加工使用时，需要注意这份图纸仅提供外轮廓与部件相对位置参考，如果要制作可演奏的功能性吉他，还需要补充音梁结构、品丝位置、弦距高度、琴颈钢筋预埋位置等细节设计，但对于非功能性的结构认知、道具制作、初样放样来说，这套图纸的精度完全足够，能省去前期轮廓绘制的大量时间，避免手动绘制轮廓出现的比例失调、左右不对称等问题。另外，图纸的线条采用分层绘制逻辑，不同部件的轮廓线有明确的区分，琴身外轮廓、音孔位置、琴颈轮廓、琴头轮廓都能单独提取，方便使用者根据自己的需求修改局部造型，比如调整琴头的外形、改变共鸣箱的弧度，都可以在现有轮廓基础上快速调整，不需要从零开始绘制基础轮廓。
