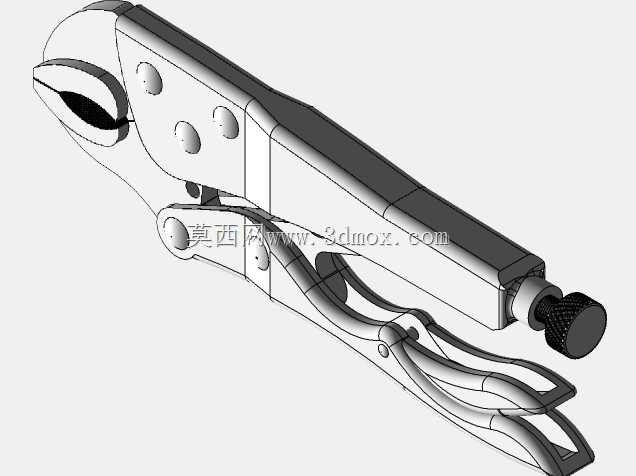

大力钳式锁紧夹持工具三维结构设计

　　这款手动夹持工具的结构设计核心围绕大夹紧力、自锁保持、单手操作三个核心工程需求展开，整体采用杠杆增力结合肘节自锁的机械原理，无需持续施加外力即可维持稳定夹持状态，在机械装配、钣金加工、焊接定位、管件拆装等场景中应用广泛。从结构组成来看，工具分为钳头夹持单元、杠杆传动单元、调节锁紧单元、手柄操作单元四个部分，钳口部分采用圆弧咬合齿形设计，针对圆管、棒料、扁钢等不同截面的工件都能形成多点咬合接触，避免夹持过程中出现打滑移位，钳口咬合齿经过硬化处理设计，可承受夹持时的局部接触应力，长期使用不易出现崩齿、磨损变形问题。传动部分采用多销轴铰接的连杆结构，通过多级杠杆放大操作力，操作人员仅需施加较小的握力即可在钳口处产生数千牛的夹紧力，

　　当连杆机构越过肘节死点位置后，机构进入自锁状态，此时即使松开手柄，钳口的夹紧力也不会出现衰减，可长时间保持夹持状态，无需额外的锁紧固定结构。尾部的调节螺杆结构用于调整钳口的最大开口尺寸与初始夹紧行程，旋转尾部的滚花旋钮即可改变钳口闭合时的最小间隙，适配不同厚度、不同直径的被夹持工件，螺杆端部采用球面顶紧结构，与活动钳身的接触为面接触，避免调节过程中出现卡滞，同时可承受夹紧时的轴向推力，不会出现螺纹滑牙问题。手柄部分采用符合人体工学的弯曲造型，贴合手部握持轮廓，操作时手掌受力均匀，长时间使用不易产生疲劳，手柄表面无尖锐棱角，所有铰接销轴的端部都做了沉头处理，避免操作时剐蹭手部或工件表面。从安装与使用边界来看，这款工具为纯手动操作工具，

　　无需外接动力源，整体长度控制在250毫米左右，钳口最大开口量可通过尾部螺杆调节至50毫米，可适配直径6毫米到45毫米的圆棒、圆管类工件，也可夹持厚度0.5毫米到40毫米的扁形工件，夹持时的力臂比经过优化设计，在保证足够夹紧力的同时，不会因为力臂过大导致钳身变形，钳身主体采用高强度合金钢冲压成型，整体重量控制在400克左右，便于随身携带，可放入常规工具包中存储。在实际焊接作业场景中，这款工具可快速固定两个待焊接的钣金件，对齐拼接缝后无需手扶即可进行点焊操作，避免焊接时工件移位导致的拼接误差；在管件拆装场景中，针对锈蚀的螺母、管接头，可通过大力钳夹紧后施加扭矩，相比普通活动扳手夹持力更大，不会因为打滑磨损螺母棱角；在机械装配场景中，

　　可用于临时固定待装配的零部件，辅助进行孔位对齐、螺栓紧固等操作，也可作为临时夹具用于工件的轻度整形、折弯作业。设计过程中对铰接点的间隙做了严格控制，各转动副之间预留了合理的配合间隙，既保证操作时各部件转动灵活无卡滞，又不会因为间隙过大导致钳口夹持时出现晃动，影响夹持精度，所有销轴都采用铆接固定方式，避免长期使用后销轴脱出导致结构失效，钳身表面做了发黑防锈处理，可在潮湿的车间环境中长期使用，不易出现锈蚀问题。钳头的固定钳身与活动钳身之间的铰接点位置经过反复优化，保证在整个开口行程范围内，钳口的咬合面都能保持平行贴合，避免夹持工件时出现点接触导致的工件压痕或夹持不稳，当夹持较薄的钣金件时，钳口可均匀施加压力，不会因为局部应力过大导致钣金件变形。
