立式明装商用空调末端送风单元结构

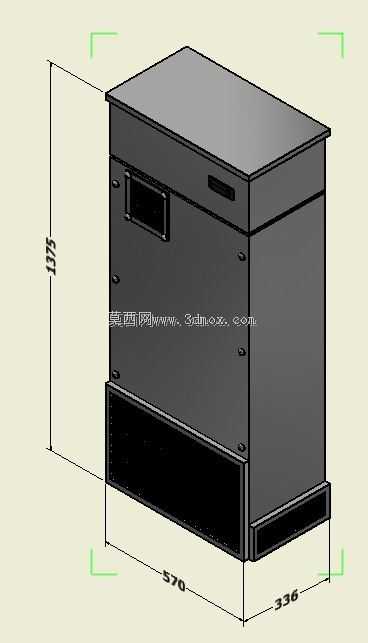

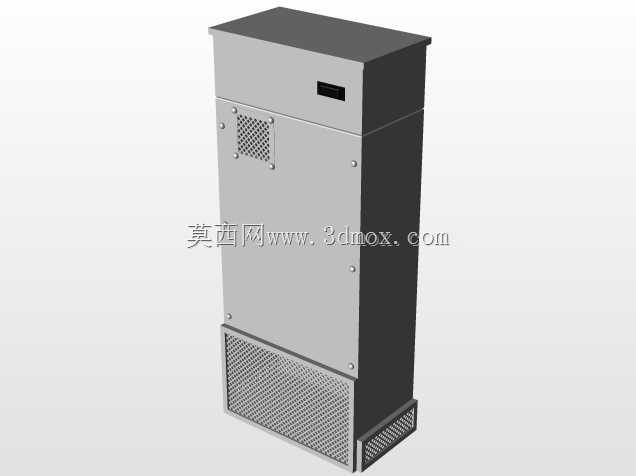

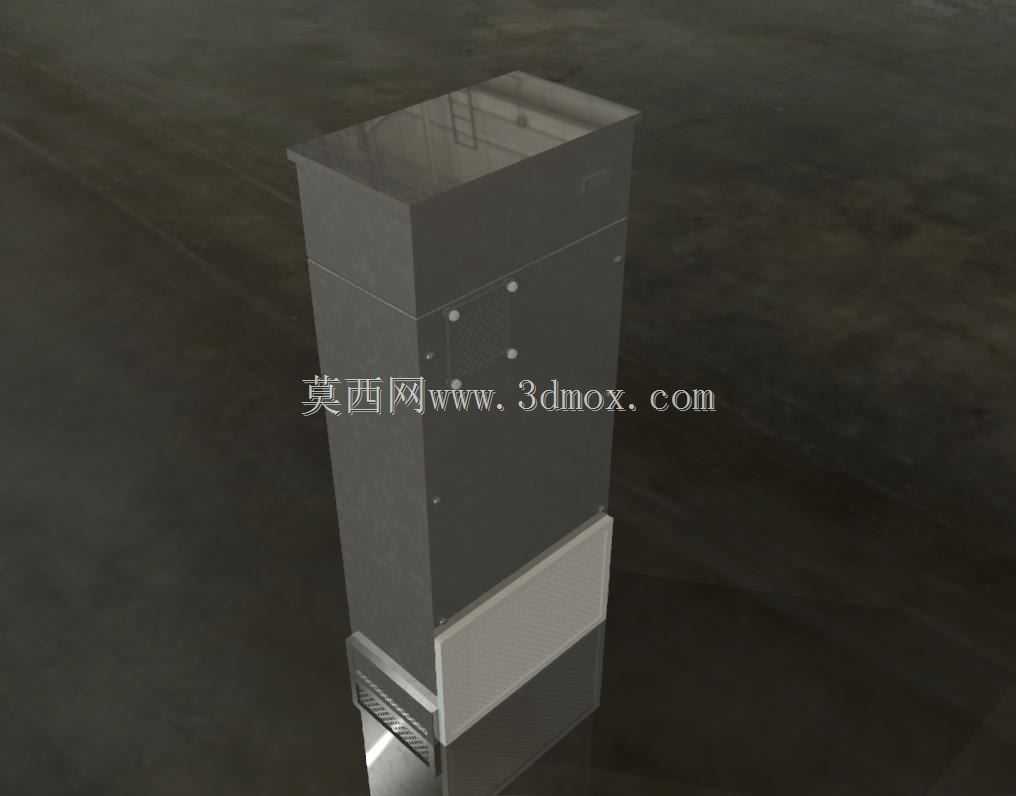

　　在商用暖通系统的落地式安装场景里，这类立式送风单元常被布置在大堂边角、办公区立柱旁、商超通道侧等位置，承担着区域空气调节的送风功能，区别于暗藏式风管机，它不需要预留吊顶隐蔽空间，直接落地固定即可完成安装，对于后期改造的商用空间适配性更强，不用大规模破坏原有装修结构。从结构设计来看，整体采用长方体立式布局，主体外壳采用冷轧钢板拼接成型，表面做哑光喷塑处理，既可以减少日常使用中的剐蹭留痕，也能降低设备运行时的外壳共振噪音，外壳分段式设计，上部为静压箱段，内部预留了消音棉粘贴空间，气流经过风机加压后进入上部静压箱，能够均匀稳定地从顶部出风口送出，避免直吹带来的强烈风感。中部为功能段，侧面预留了检修口位置，日常维护时不需要整体拆解外壳，

　　仅需打开侧部检修盖板即可完成滤网更换、风机接线检查等操作，下部为进风段，底部设置了可拆卸式初效滤网安装槽，进风气流首先经过滤网过滤掉浮尘、毛发等大颗粒杂质，再经过表冷段完成热交换后送入上部静压箱，进风口采用格栅式设计，格栅叶片做了倾角处理，既能保证进风面积充足，也能避免大体积杂物被吸入设备内部。安装边界方面，设备底部设置了可调式支撑脚，可根据地面平整度调整高度，调整范围在15毫米以内，保证设备放置水平，减少运行震动带来的异响，设备背部预留了水管和线管的穿入孔位，孔位做了橡胶护圈处理，避免管线穿入时被金属毛刺割破保温层或线皮，安装时背部距离墙面需要预留不小于100毫米的检修空间，侧面距离障碍物不小于200毫米，

　　保证进风通畅和检修操作空间。设计过程中优先考虑了商用场景的维护便捷性，所有可拆卸部件均采用快拆式螺丝固定，不需要特殊工具即可完成常规维护操作，外壳的拼接缝隙做了密封胶条处理，减少冷量泄漏的同时，也避免设备运行时的漏风产生哨音。设备的出风口设置在顶部，采用方形散流接口，可根据现场装修需求搭配不同样式的散流面板，适配不同的装修风格，送风角度可通过散流叶片调整，覆盖设备前方60度夹角的送风区域，满足小范围区域的精准温控需求。在结构强度设计上，外壳板材厚度不小于1.2毫米，内部支撑框架采用1.5毫米厚度的镀锌钢板弯折成型，能够承受内部风机、表冷器的重量，长期落地放置不会出现外壳变形的问题，设备底部做了加强筋处理，

　　避免运输和安装过程中底部受力变形。这类设备在实际选型时，需要根据区域的热负荷计算所需的送风量和冷量，匹配对应的风机功率和表冷器面积，三维建模过程中需要重点核对各段的拼接公差，保证外壳组装后缝隙均匀，检修门开合顺畅，同时预留好内部管线的排布空间，避免风机、水管、接线之间出现干涉，还要考虑设备的重心位置，保证立式放置时的稳定性，避免外力触碰出现倾倒风险。
