颗粒分级用回转滚筒筛分设备结构

　　在散料处理的生产环节里，不同粒径颗粒的分级分选一直是粉体、颗粒加工工段的核心工序，这套回转式筛分结构，正是针对连续化生产场景下的颗粒分离需求设计的。从实际应用场景来看，这类设备常出现在粮食加工、建材骨料分级、化工颗粒分选、固废资源化处理等产线中，相比平面振动筛，它的运转更平稳，对易破损颗粒的剪切冲击力更小，不容易在筛分过程中造成待分级物料的额外破碎，也能适配含一定湿度、易抱团的散料筛分工况，减少筛网堵孔的概率。

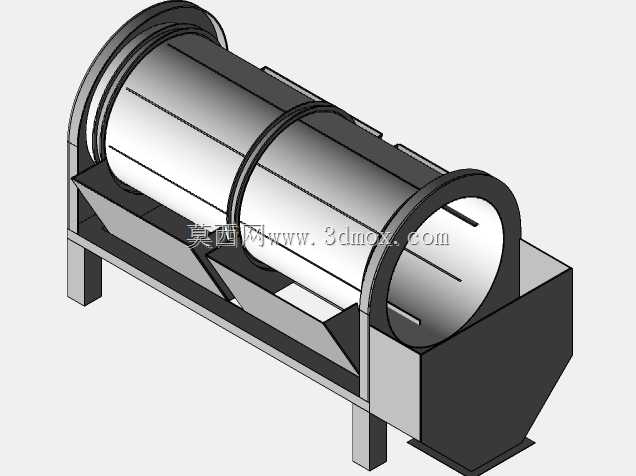

　　从结构功能上拆解，这套设备核心由卧式回转滚筒总成、机架支撑结构、下部接料斗、驱动安装位几个部分组成。滚筒作为筛分的核心工作部件，筒壁开设对应筛分粒径的筛孔，工作时滚筒绕自身水平轴线低速回转，进入筒内的物料随着筒壁的抬升、抛落不断翻动，粒径小于筛孔的颗粒会透筛落入下方的接料斗收集，粒径大于筛孔的物料则沿着滚筒的倾斜角度（建模时预留了2°-5°的安装倾角空间）从滚筒尾端排出，完成不同粒径颗粒的分离作业。滚筒两端设置了加强滚圈结构，既可以作为支撑轮的接触承载面，分担滚筒及筒内物料的总重量，也能对滚筒端部做结构加强，避免长期运转过程中筒壁端部出现变形失稳。

　　设计思路上，整套结构优先考虑了连续作业的可靠性：机架采用型钢焊接框架结构，四条支撑腿预留了地脚螺栓安装孔，可直接固定在车间混凝土基础或者钢结构平台上，安装时需要保证滚筒轴线的水平倾角偏差不超过0.5°，避免物料在筒内走料速度不均导致筛分效率下降。下部接料斗采用斜壁收口设计，斜壁角度设置为55°，大于多数散料的自然安息角，能保证透筛后的物料顺利滑落至出料口，不会在斗内积料。滚筒两侧的支撑位预留了轴承座、托轮的安装空间，建模时已经考虑了驱动端的链轮或者齿轮传动的安装边界，用户在做二次设计时，可以直接在对应位置匹配减速电机的安装位，不需要再对主体结构做额外改动。

　　从安装边界尺寸来看，整套设备的长度方向预留了进出料的操作空间，宽度方向以滚筒外径加两侧机架外轮廓为最大边界，高度方向从支撑腿底面到滚筒顶部的距离满足常规车间的设备安装净空要求，不需要对厂房做特殊改造。设备运转时的动载荷较小，因为滚筒做了静平衡设计，低速回转时的振动幅度控制在很小的范围内，对基础的承载要求不高，适合中小型产线的升级改造配套。另外，滚筒的筛壁部分做了分段式设计预留，实际生产中可以根据筛分需求更换不同孔径的筛板，或者在筒内增加导流板结构，调整物料在筒内的停留时间，适配不同物料的筛分精度要求。

　　在实际选型配套时，需要根据待处理物料的堆密度、粒径分布、处理量来调整滚筒的转速、倾角以及筛孔开孔率，这套三维结构完整还原了设备的装配关系，各部件的配合间隙都按照实际机械加工的公差要求做了预留，比如滚圈和托轮的配合间隙、筛板和筒身的连接位、接料斗和机架的焊接位置都做了清晰的结构表达，能直接用于后续的工程图转化、生产制造指导，也可以作为散料处理产线的配套设备模型，完成整线的三维布局仿真。
