多辐条红边乘用车铝合金轮毂结构设计

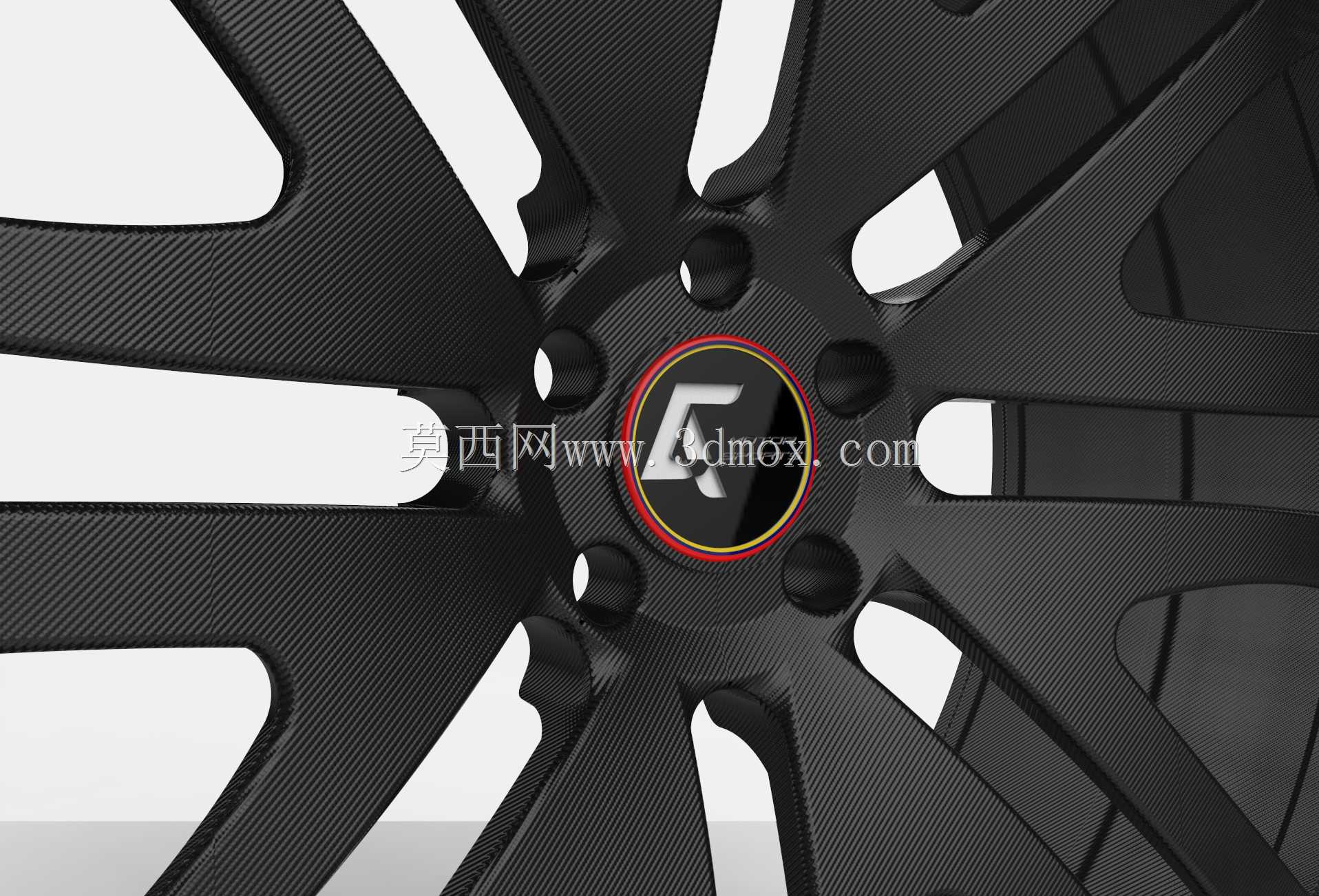

　　该轮毂结构针对家用乘用车行走系统开发，核心作用是承载车身载荷、传递驱动与制动力矩，同时为轮胎提供可靠的安装支撑边界，适配常规17英寸子午线真空轮胎，轮辋直径、胎圈座宽度、气门嘴安装孔位均严格匹配主流家用轿车的装配尺寸要求，中心定位孔与PCD节圆参数对应常规五孔乘用车转向节安装接口，可直接适配对应规格的轮毂轴承、制动盘组件，无需额外改动周边安装结构。

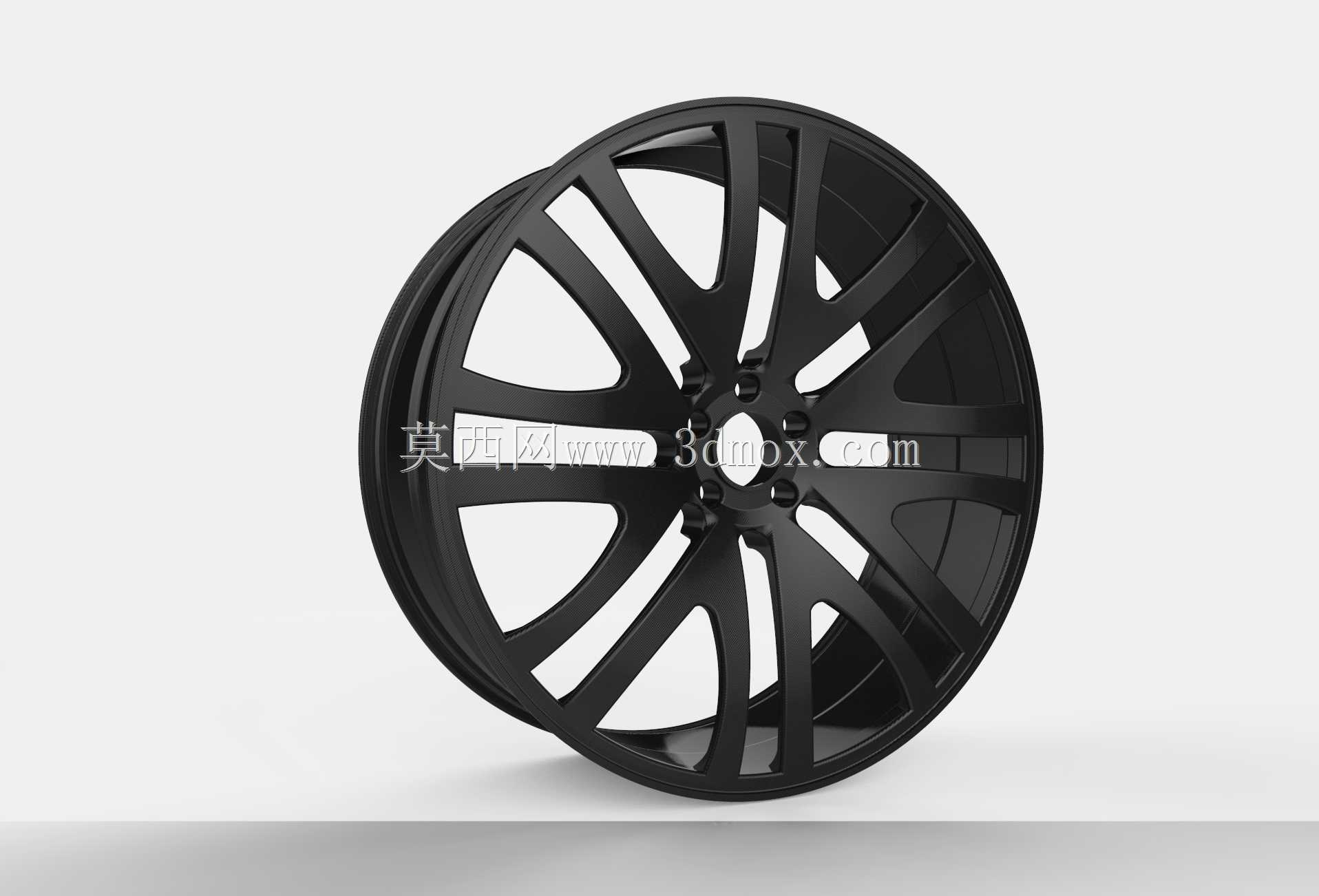

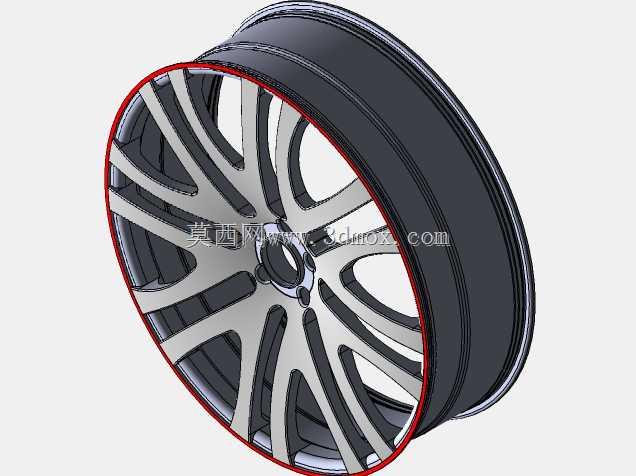

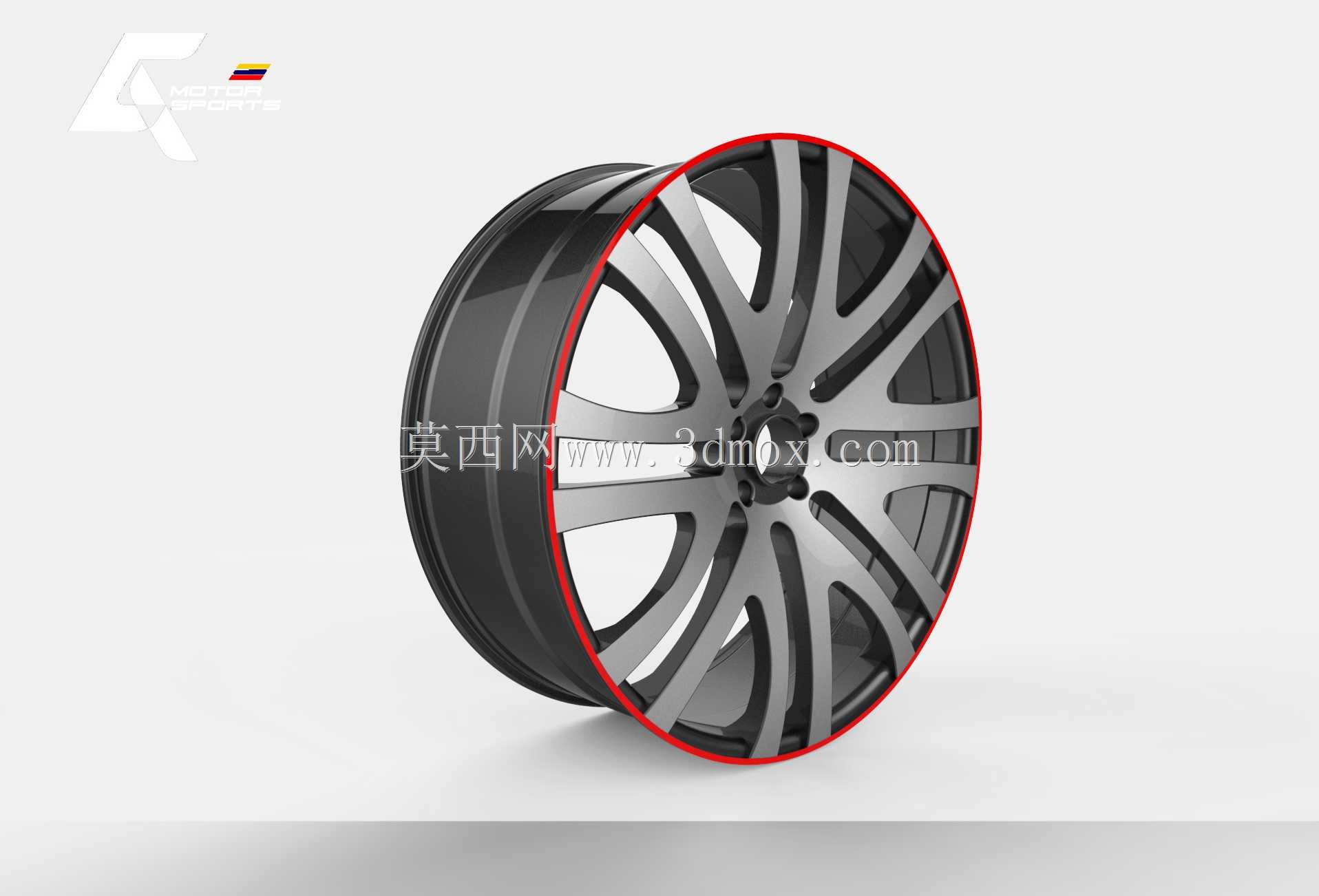

　　从设计思路层面，轮辐采用分叉式多辐条布局，并非单纯追求外观视觉效果，每一组辐条的截面厚度、过渡圆角都经过受力路径优化：车辆行驶过程中，路面传递的垂直冲击、转向时的侧向载荷、加减速时的扭转力矩，都会从轮辋胎圈座位置沿辐条向中心安装座传导，分叉式结构可以将集中载荷拆分到多根受力筋上，避免单根辐条应力集中导致的疲劳开裂，同时辐条之间的大间隙可以为制动系统留出充足的散热空间，长距离制动时，空气可顺着辐条间隙快速带走制动盘产生的热量，降低制动热衰退的风险。轮辋边缘的红色装饰圈采用嵌入式结构设计，与轮辋本体的卡槽过盈配合，不会在高速旋转时出现甩出风险，同时该位置做了加厚处理，应对路边停车时的路肩剐蹭，避免轻微剐蹭就导致轮辋气密层失效。

　　实际应用场景中，这类轮毂覆盖城市通勤、高速行驶、常规非铺装路面通行等多数家用车使用场景，轮辋的气密层设计适配无内胎真空轮胎，轮胎装配后可依靠胎唇与轮辋胎圈座的过盈压紧实现密封，相比带内胎的结构，高速行驶时的爆胎风险更低，即使出现扎钉也能缓慢泄压，提升行驶安全性。安装边界上，中心孔的定位台阶尺寸与轮毂轴承的轴头外径过盈配合，装配时可实现自动对中，避免高速行驶时车轮出现动平衡抖动；五个螺栓安装孔的位置度公差控制在0.1mm以内，保证螺栓受力均匀，不会出现单根螺栓过载断裂的问题；轮辋的偏距参数匹配对应车型的轮距设计，不会出现轮胎蹭翼子板、蹭刹车卡钳的问题，同时预留了常规改装卡钳的安装空间，满足后续轻度改装的需求。

　　结构细节上，轮辐与轮辋的连接位置采用大圆角过渡，避免直角连接带来的应力集中，所有外露表面都做了平滑处理，减少高速旋转时的空气紊流，降低风阻同时减少行车过程中的风噪；中心安装座的背面做了减重凹槽设计，在保证安装面强度的前提下尽可能降低簧下质量，簧下质量的降低可以有效提升悬挂系统的响应速度，改善车辆的操控性与乘坐舒适性。气门嘴安装孔设置在轮辐间隙对应的轮辋位置，方便后续充气、胎压监测传感器的安装与维护，不会被辐条遮挡操作空间。轮辋的胎圈座位置做了滚花处理，大扭矩输出时可以避免轮胎与轮辋之间出现相对滑动，保证动力传递的可靠性，尤其在急加速、紧急制动的工况下，不会出现胎唇移位导致的漏气问题。
