双轮同步带传动组件结构设计

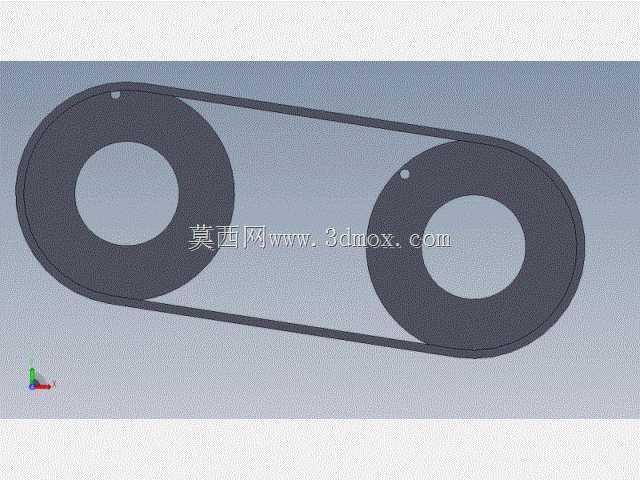

　　这套双轮带传动结构，是工业传动场景里应用极广的基础动力传递单元，日常在轻工输送线、小型检测设备、精密仪器进给机构里都能见到它的身影。不同于齿轮传动的硬啮合特性，带传动本身具备缓冲吸振的能力，运行时的噪音水平远低于直齿齿轮组，同时在过载场景下会出现带体打滑，能避免后端负载卡死时烧毁驱动电机，这也是很多小功率传动场景优先选用这类结构的核心原因。

　　设计这套结构的时候，首先要敲定的是两个带轮的中心距边界，中心距过小会导致带体包角不足，传动时容易出现打滑丢转，中心距过大则会让带体运行时出现横向颤振，尤其是高速运行工况下，颤振会直接影响传动精度，还会加速带体的疲劳损耗。两个带轮的轮槽型面需要做同轴度校验，轮槽的对称面偏差不能超过带体宽度的千分之二，不然带体运行时会持续向单侧偏移，出现啃边、掉屑的问题，大幅缩短带体的使用寿命。

　　从安装边界来看，两个带轮的安装轴需要保持严格平行，轴端的径向跳动量要控制在0.05mm以内，装配时需要先固定主动轮的位置，再调整从动轮的张紧行程——这套结构预留了足够的张紧调节余量，既可以通过调整从动轮的中心距来实现张紧，也能适配后续加装张紧轮的改造需求，不用重新加工安装基板。带轮的轮缘部分做了轻微的中高设计，也就是轮面中间位置比边缘高出0.1到0.2mm，这个细节能让带体在运行时自动保持在轮面中心位置，不用额外加装挡边结构就能避免带体跑偏，很多新手建模时容易忽略这个细节，做出来的模型装配后实际运行就会频繁出现掉带问题。

　　实际应用中，这类带传动结构常用来传递平行轴之间的回转动力，比如小型传送带的动力端、检测仪器的样品输送机构、办公设备的走纸机构，都大量采用这类双轮带传动布局。它不需要像链传动那样做定期润滑，维护成本极低，而且带体本身的弹性可以补偿一定的安装误差，对加工精度的容忍度比齿轮传动高不少，适合批量装配的民用、工业小型设备。设计时还要考虑带体的最小弯曲半径，小带轮的直径不能小于带体允许的最小弯曲直径，不然带体内部的抗拉层会因为反复弯折出现早期断裂，正常工况下小带轮的包角要保证不小于120度，要是空间限制实在达不到包角要求，就需要在松边加装张紧轮来增大包角，保证传动效率不出现明显下降。

　　从结构细节来看，带轮的轮毂部分根据安装轴的直径做了适配的壁厚设计，轮毂长度一般取轴径的1.2到1.5倍，保证和轴的配合长度足够，避免运行时出现轮体晃动。键槽的位置要和轮槽的对称面对齐，不然装配后会出现动平衡偏差，高速运行时会产生明显的振动。带体的选型要匹配传递的扭矩大小，功率小、转速高的场景选薄型平带，扭矩稍大的场景选V带或者同步带，这套结构的轮槽型面是平带适配的圆弧面，表面粗糙度控制在Ra1.6到Ra3.2之间，太粗糙会加速带体磨损，太光滑则会降低摩擦系数导致打滑。

　　很多做设备改造的工程师在选用这类结构时，经常会忽略带的预紧力控制，预紧力太松会打滑丢转，预紧力太紧则会增大轴和轴承的径向载荷，加速轴承磨损，还会让带体的拉伸疲劳加快。这套结构的从动轮安装位设计了长圆孔调节结构，装配时可以通过螺栓微调中心距，把预紧力调整到合适区间——用手指按压带体中部，下沉量为带体跨度的百分之二左右就是比较合适的预紧状态。另外在长期运行的场景下，还要考虑带体的蠕变伸长问题，所以调节行程要预留至少百分之五的中心距调整量，不用更换带体就能补偿长期运行后的伸长量，减少后期维护的工作量。
