Class150法兰连接涡街流量传感装置

　　在化工流体输送、市政供水管网、热力蒸汽输送、油气集输这类涉及封闭管道流体计量的场景里，涡街类流量检测装置的选型适配一直是管路设计环节里容易被忽略却直接影响计量精度的部分，这套适配ANSI B-16.5 Class150法兰标准的涡街流量检测结构，就是针对中低压工业管路的计量需求做的结构落地。

　　从实际工况适配来看，Class150的法兰等级对应的是公称压力2.0MPa等级的管路系统，适配的流体温度范围覆盖常规常温输水、180℃以下饱和蒸汽、低压洁净工艺气体等常见工业流体工况，法兰端的螺栓孔排布完全遵循美标150磅级法兰的尺寸规范，在做管路布局设计的时候，不需要额外做转接法兰的结构设计，直接可以和同压力等级的管路法兰配对安装，能减少管路的泄漏点，也能降低现场安装的施工难度。

　　整个装置的结构设计逻辑是围绕涡街检测的核心原理做的布局优化：主体测量管段采用直通式的流道设计，内部没有突出的阻流结构，压损比传统节流式流量计低40%左右，在长距离流体输送的管路上使用，能有效降低输送泵的扬程损耗，减少长期运行的能耗。涡街发生体设置在测量管段的中心流道位置，结构采用三角柱型的成熟设计，这种结构的斯特劳哈尔数在宽量程雷诺数范围内稳定性更好，不容易被流体里的微小杂质卡滞，适配轻度含杂的流体工况时，长期运行的精度保持性更优。

　　检测探头的安装位置做了引压管的冗余防护设计，从测量管段取压位置到变送表头之间的引压路径采用硬质金属管弯折成型，没有采用容易老化的柔性软管结构，在户外或者有轻度腐蚀的工业环境里，能避免管路老化开裂导致的检测失效。变送表头采用侧装的支架固定结构，支架和测量管段的外壁采用焊接加螺栓锁紧的双重固定方式，在有管道振动的工况下，能减少振动传递到表头内部的检测元件上，降低振动干扰带来的计量误差，表头的接线接口采用向下倾斜的布局，能避免露天安装时雨水顺着接线缆渗入表头内部造成电路故障。

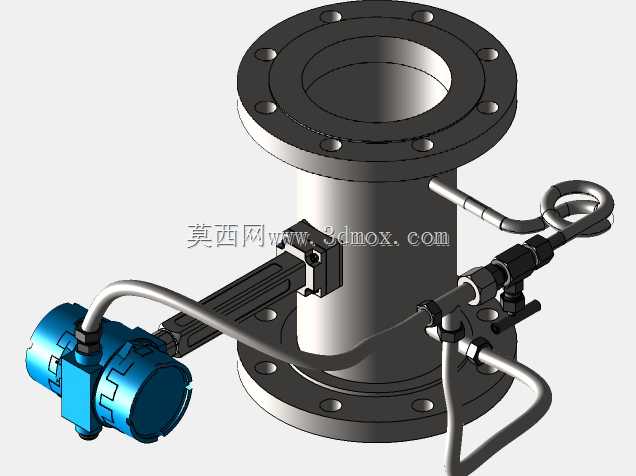

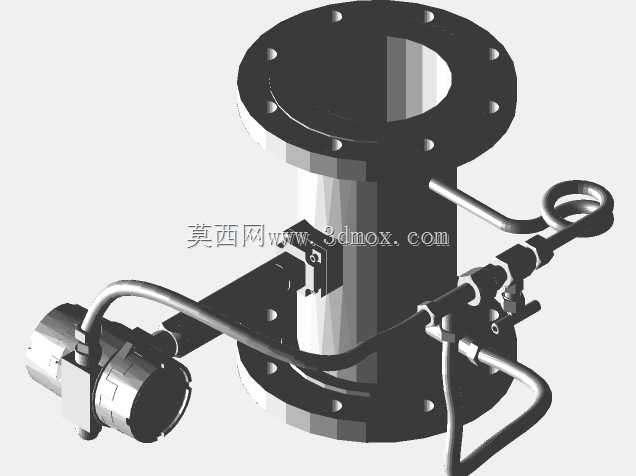

　　做三维结构设计的时候，安装边界的预留是需要重点考量的部分：这套装置的法兰端外径尺寸严格遵循Class150对应通径的法兰尺寸，安装时前后直管段的预留要求是前10倍管径、后5倍管径，建模的时候已经把前后需要预留的操作空间做了标注，在做管路三维布局的时候，可以直接把模型导入装配体，核对周边的阀门、弯管、泵体的位置，避免出现安装空间不足导致的现场施工改管。另外装置侧面的引压管和表头的外伸尺寸也做了结构校核，在做并排管路布局的时候，相邻管道的间距只要满足法兰安装的操作空间，就不会出现表头和相邻管路碰撞的问题。

　　从功能特性来看，这套结构的检测部分和变送部分做了可拆分的结构设计，后期现场维护的时候，不需要把整个测量管段从管路上拆下来，只需要松开探头的固定螺栓，就可以把检测探头和变送表头拆下来做校准或者更换，能大幅减少维护时的管路泄放工作量，尤其适合在连续运行的工艺管路上使用，减少停机维护的时间。测量管段的内壁做了光滑过渡的处理，法兰和管段的焊接位置做了内焊缝的磨平处理，避免流道内的凸起造成紊流，影响涡街发生的稳定性，这也是保证计量精度的关键细节，很多同类产品在加工时忽略内焊缝的处理，会导致小流量工况下的计量误差明显增大。

　　在实际选型适配的时候，这套结构可以直接替换同压力等级、同通径的传统孔板流量计，不需要改动原有管路的法兰接口，改造施工的成本更低，而且因为压损更小，在原有泵组扬程不变的情况下，能提升管路的实际输送能力。针对蒸汽计量的工况，引压管的结构设计也考虑了冷凝水的回流路径，引压管的倾斜角度可以让冷凝水自然流回测量管段，不需要额外加装冷凝罐，简化了现场的安装配件需求。

　　建模过程中对所有配合尺寸都做了公差适配的校核，法兰密封面的粗糙度、螺栓孔的位置度、探头安装孔的同轴度都按照工业仪表的加工公差要求做了标注，在做后续的工程图导出或者加工生产的时候，可以直接参考模型里的尺寸链做工艺设计，不需要重新核对各个部件的配合间隙。另外整个装置的重量分布也做了优化，重心落在测量管段的轴线上，在大口径管路上安装的时候，不需要额外做支撑支架，依靠法兰的连接强度就可以固定整个装置，减少现场安装的配件成本。
