三爪式轴承拔取拆卸工具结构设计

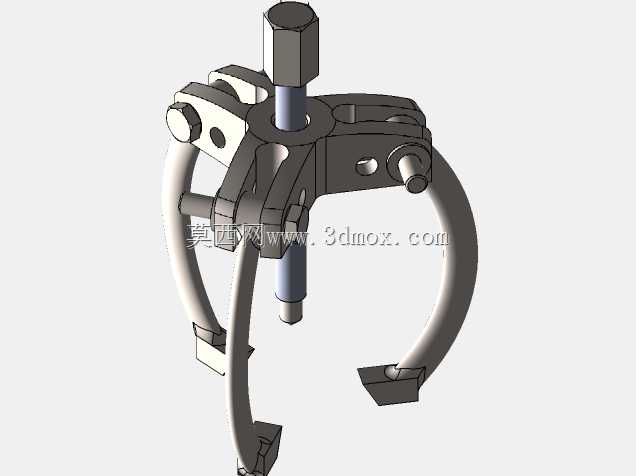

　　在设备运维、机械装配的现场场景里，过盈配合零部件的拆卸一直是考验工装适配性的环节，这款三爪式拔取工具就是针对轴类端装配件拆卸需求开发的手动工装，日常多用于轴承、皮带轮、联轴器、齿轮等带中心安装孔的盘套类零件从轴端拔出的作业场景，能避免传统撬砸、敲击拆卸带来的轴面损伤、零件变形问题，在机修班组、装配车间、设备维保站点都是高频使用的手动工具。从结构设计逻辑来看，这款工具采用中心顶杆配合三爪联动的布局，中心位置的六角头顶杆采用梯形传动螺纹，旋转时能提供稳定的轴向顶推力，顶杆端部做了圆弧过渡处理，顶持轴端中心孔时不会刮伤中心定位孔的内壁，也能避免顶持打滑的问题。三个卡爪采用铰接式连接在中心架体上，可根据被拆卸零件的外径尺寸调整张开角度，

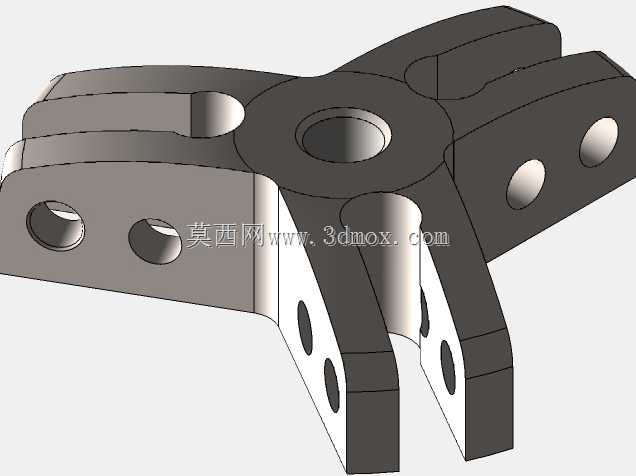

　　卡爪的勾头部位做了加厚处理，勾持面设计成与零件外缘贴合的直角结构，拉拔过程中受力均匀，不会出现单爪滑脱、受力偏载的情况。架体上的三个滑槽预留了足够的调节行程，可适配不同直径范围的盘套类零件，卡爪与架体的连接销轴采用间隙配合，转动灵活无卡滞，调整卡爪位置时不需要额外工具，手动即可扳动调整到位。从实际使用的受力角度考量，架体采用对称式三爪布局，相比两爪结构受力更均衡，拉拔过程中顶杆的轴向力能均匀分散到三个卡爪上，被拆卸零件不会出现偏斜卡滞，能有效保护轴与孔的配合面不受损伤。卡爪的弧形臂结构做了等强度设计，在保证足够抗拉强度的前提下，适当削减了非受力区域的材料厚度，整体重量控制在手动操作可轻松持握的范围，单人即可完成整套拆卸操作，

　　不需要额外辅助设备。考虑到现场使用的复杂工况，卡爪勾头的边缘做了小倒角处理，既方便卡入零件与轴肩的缝隙，也不会因为锐边割伤操作人员的手部。中心顶杆的六角头尺寸适配常规的活动扳手、套筒扳手，不需要配备专用的操作工具，现场取用常规维修工具即可操作。在安装边界与尺寸适配方面，这款工具的卡爪最大张开直径可覆盖常规中小型设备的轴承、皮带轮拆卸需求，最小收拢直径可适配小尺寸的微型轴承拆卸，顶杆的有效行程满足常规盘套类零件的拔出长度要求，不需要中途二次调整卡爪位置。顶杆的中心轴线与三个卡爪的勾持端面保持严格的垂直精度，拉拔过程中顶杆的推力方向与轴的轴线重合，不会对轴产生径向的掰扯力，避免轴被顶弯、零件被拉裂的问题。从结构细节来看，

　　架体与卡爪的铰接位置做了耐磨处理，长期反复使用也不会出现铰接孔磨大、间隙超标的问题，能长期保持卡爪的定位精度。顶杆的螺纹部位做了润滑防锈处理，长期存放也不会出现螺纹锈死、旋转卡滞的情况，适合车间现场复杂的存放环境。实际作业时，只需要将三个卡爪勾住被拆卸零件的背面端面，将中心顶杆对准轴端的中心孔，缓慢旋转顶杆的六角头，随着顶杆的轴向进给，卡爪就会带动被拆卸零件沿着轴的轴向平稳移出，整个过程施力平稳可控，相比传统的撬棍拆卸、锤子敲击的方式，不仅作业效率提升明显，还能完全避免零件损伤、轴面磕碰的问题，降低维修过程中的零件报废率。针对部分安装位置狭窄的场景，这款工具的卡爪外形做了收窄设计，可伸入间隙较小的安装空间内完成卡持，不需要额外拆解周边的其他零部件，能有效缩短设备维修的停机时间。在日常维护保养方面，这款工具没有复杂的密封件、易损件，只需要定期给中心螺纹、铰接销轴加注少量润滑脂，即可长期保持操作顺畅，使用寿命远高于普通的冲压成型简易拉马工具。
