多接口空气雾化喷嘴结构设计

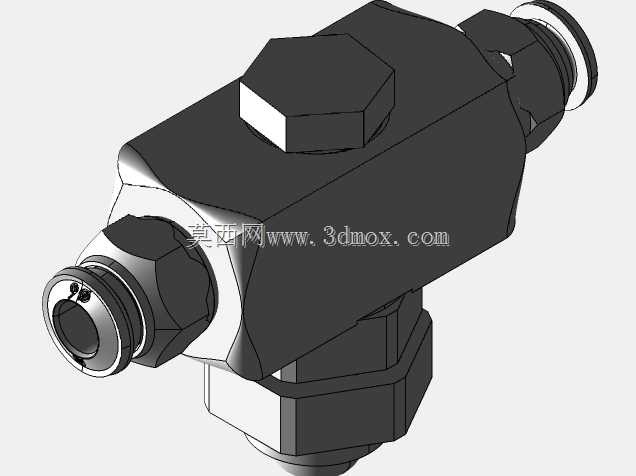

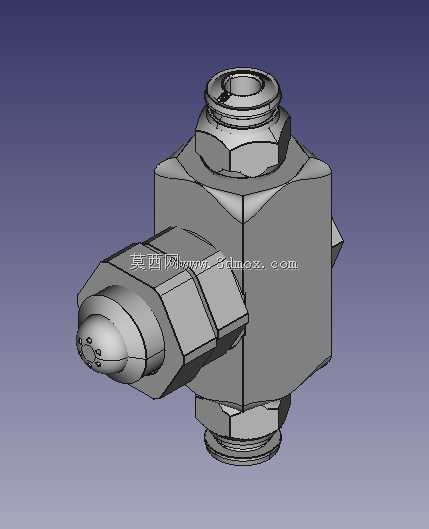

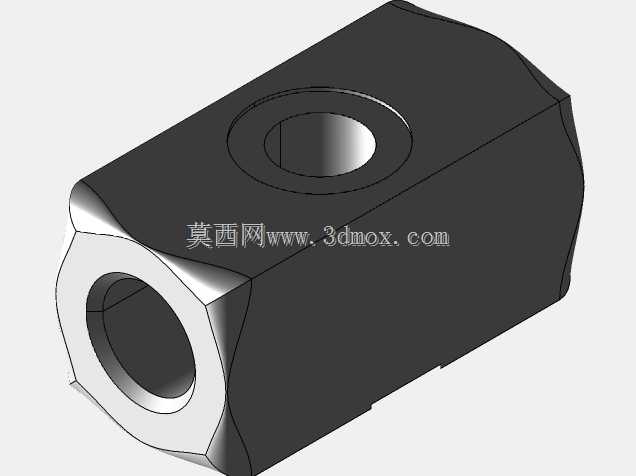

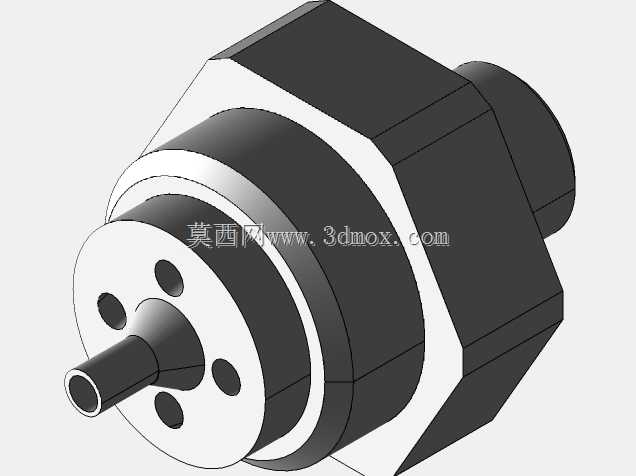

　　在工业喷涂、车间加湿、厂区降尘、药剂喷施这类需要精细雾化输出的工况里，空气雾化类喷嘴的结构合理性直接决定了整套喷雾系统的运行效果，本次呈现的多接口空气雾化结构，就是针对1/4j SS规格的空气雾化应用场景做的实体结构设计，完全适配压缩空气驱动的双流体雾化作业需求。从实际安装边界来看，该结构采用方体核心基座作为流道集成载体，三个方向预留标准外螺纹连接端口，上下两个同轴端口可分别接入压缩空气管路与待雾化介质管路，侧向伸出的喷嘴头为雾化输出端，整体安装时不需要额外加装转接块，可直接通过三个螺纹端口对接现场管路，基座的六面方体结构也方便现场使用扳手完成拧紧作业，不会出现圆柱结构拧装时打滑、力矩不足的问题，侧向喷嘴头的伸出长度经过适配，

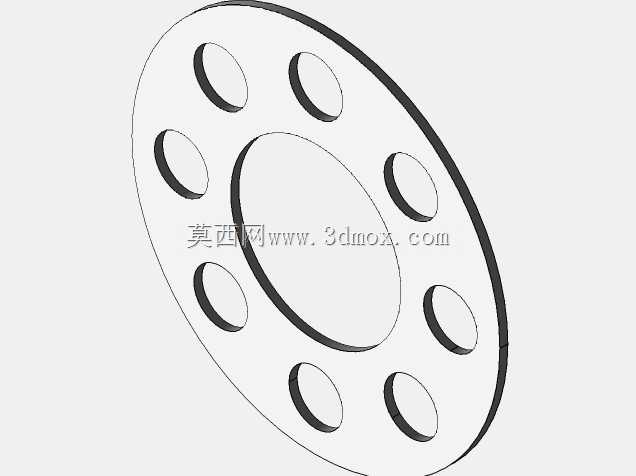

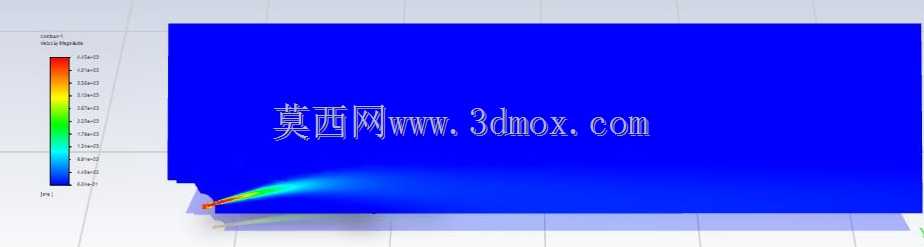

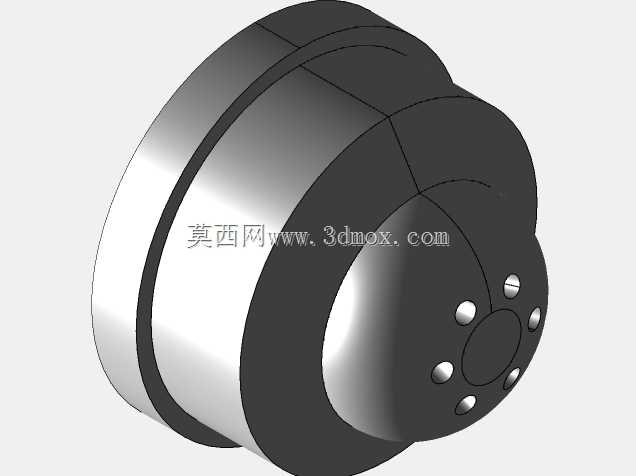

　　安装后不会与相邻管路、安装支架产生空间干涉，整体占用的安装空间紧凑，适合在排布密集的喷雾支管上密集布设。从功能特性来看，该结构内部集成了双流体混合腔，压缩空气从对应端口进入后会在混合腔内形成高速负压区，将另一侧端口接入的液体介质抽吸进入混合腔，通过气液两相的高速剪切作用将液体破碎为微米级雾滴，最终从侧向喷嘴头的喷孔处喷出，形成覆盖范围均匀的雾化场；喷嘴头端部的喷孔采用多微孔排布设计，可根据实际需求调整喷孔角度来改变喷雾覆盖锥角，适配不同的喷施距离要求，各接口处的六角结构都做了加厚处理，可承受常规工业管路的1.0MPa以内工作压力，不会出现接口开裂、螺纹滑牙的问题。从设计思路来看，整个结构优先考虑了现场装拆的便捷性，

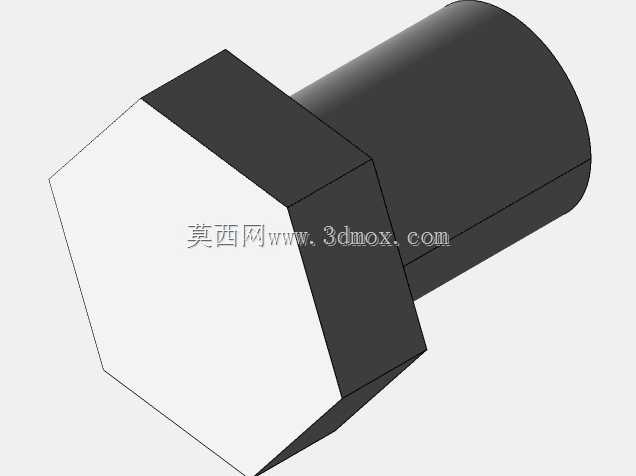

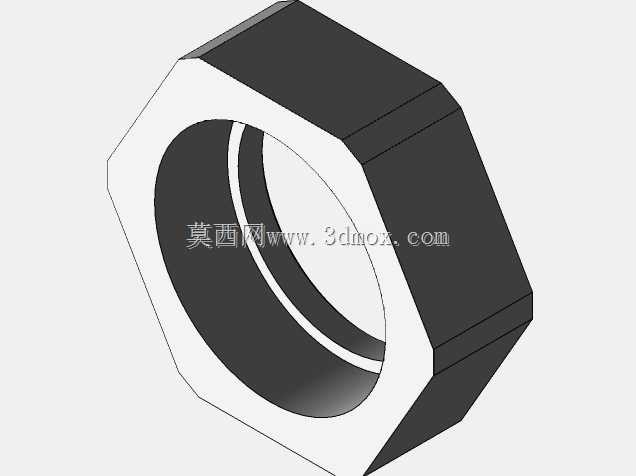

　　所有需要拧装受力的部位都设计了标准对边宽度的六角结构，不需要定制专用工装，使用常规活动扳手、开口扳手即可完成装拆维护；内部流道做了顺滑过渡处理，没有直角突变的流道结构，可减少流体在流道内的压损，同时避免液体介质中的细小杂质在流道拐角处沉积堵塞；喷嘴头与核心基座采用螺纹连接结构，后期可根据雾化粒径需求更换不同喷孔规格的喷嘴头，不需要更换整个基座部件，降低现场维护的备件成本。在实际工况应用中，这类结构可直接适配涂装生产线的表面喷涂工位，通过均匀的雾化输出在工件表面形成厚度一致的涂层；也可用于工业车间的干雾加湿场景，通过微米级雾滴快速蒸发实现车间湿度的精准调控，不会出现滴水打湿现场物料的问题；在矿山、砂石料场的降尘场景中，

　　该结构喷出的细雾可与空气中的悬浮粉尘充分结合，快速沉降粉尘，且耗水量远低于传统的喷淋降尘装置；在农业植保的喷施场景中，该结构也可用于药剂的雾化喷施，提升药剂的附着率，减少药剂的无效流失。整个结构的尺寸设计完全匹配常规工业管路的安装规范，各螺纹端口的尺寸精度满足密封要求，安装时配合常规生料带或密封垫圈即可实现可靠密封，不会出现气液渗漏的问题，核心基座的方体结构也可方便现场加装固定支架，在需要固定布设的场景中可直接通过抱箍、卡板将基座固定在支架上，不需要额外设计复杂的固定结构。
