大跨度屋面压型彩钢瓦构件三维设计

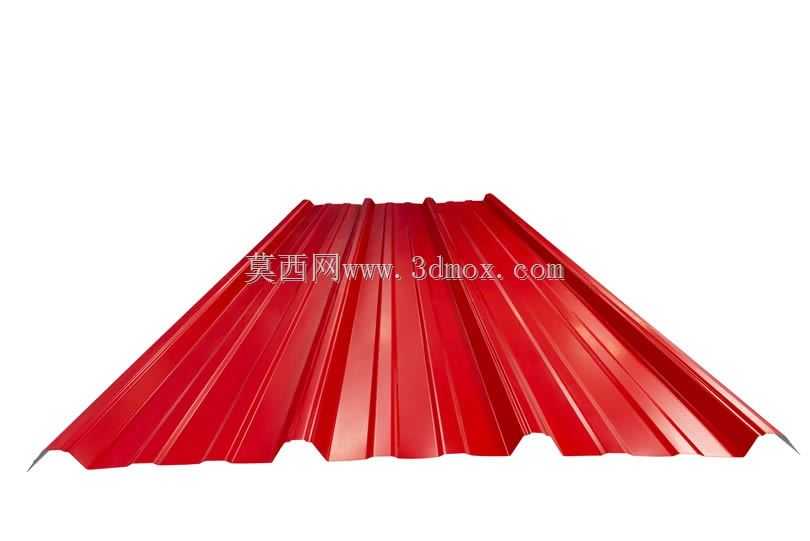

　　在工业厂房、仓储库房、临时搭建场馆、农贸交易棚这类大跨度屋面施工场景里，压型金属屋面板是兼顾施工效率、防水性能与结构强度的核心围护构件，本次设计的这款压型瓦构件，正是针对1米有效覆盖宽度、6米定尺长度的通用屋面铺装需求开发，适配常规轻钢结构屋面的檩条排布间距，能直接匹配市面上主流的彩钢瓦支架、防水堵头、密封胶条等配套辅件，不需要额外做非标定制加工，能大幅降低现场施工的物料准备成本。从实际使用场景来看，这类压型瓦除了常规的新建厂房屋面铺装，也常被用于老旧屋面的翻新改造、临时施工围挡的顶面遮雨、户外设备防护棚的顶盖搭建，甚至部分农业养殖大棚的屋面围护也会选用同版型构件，核心原因就是其波峰高度经过反复验证，

　　既能保证雨季快速排水不出现积水渗漏，又不会因为波峰过高导致板材弯折处应力集中，在运输和吊装过程中出现不可逆的变形。设计过程中首先确定的是版型的波距与波高参数，26mm的口径波谷尺寸，是经过多轮排水测试与结构受力仿真后确定的数值：波谷过窄会导致排水截面不足，暴雨天气下容易出现屋面积水倒灌，波谷过宽则会降低板材的纵向抗弯强度，在人员踩踏检修或者冬季积雪荷载下容易出现凹陷变形。板材的有效覆盖宽度设定为1000mm，是为了匹配常规檩条的排布模数，6米的定尺长度刚好适配单坡屋面的常规进深，安装时只需要在横向搭接处预留一个波峰的搭接量，纵向则根据屋面坡度调整搭接长度，不需要在现场做大量的裁切作业，能有效减少金属板材裁切后的防锈处理工作量。从结构设计逻辑来看，这款压型瓦的截面采用多道梯形肋与圆弧过渡结合的形式，相邻波峰之间的过渡圆弧半径经过反复调整，既避免了直角弯折处的应力集中问题，也能让辊压成型过程中板材的形变更加均匀，不会出现成型后板材翘曲、边部波浪形变形的问题。板材两端的裁切边做了微小的卷边处理，不是锋利的直切口，一方面能避免安装施工时划伤作业人员，另一方面也能减少裁切边的锈蚀起始点，延长构件的整体使用寿命。安装边界方面，这款构件适配的屋面坡度范围在5度到30度之间，坡度小于5度时需要在横向搭接处额外增加防水密封胶条，坡度大于30度时则需要在固定点位增加抗风夹，避免强风天气下板材被风掀动。固定点位的排布遵循波峰固定原则，

　　每块板材与檩条连接的自攻螺钉都设置在波峰位置，配合防水垫圈使用，能从根源上避免固定点处出现渗漏问题，横向搭接时相邻两块板的搭接方向要与当地常年主导风向一致，减少风灌入搭接缝的概率。在三维建模过程中，特意还原了辊压成型后的板材微小形变特征，不是完全理想化的平直板材，波峰位置的微小圆弧过渡、板材整体的轻微纵向挠度都做了对应呈现，方便结构设计人员在做屋面排布仿真时，能更准确地模拟板材安装后的实际状态，提前预判搭接缝的贴合度、固定点位的对齐精度等实际施工中会遇到的问题。不同于普通的平板类构件，压型瓦的三维模型需要准确还原每一道波肋的尺寸精度，因为现场安装时如果版型尺寸存在偏差，相邻板材的搭接缝就会出现缝隙，不仅防水性能下降，

　　还会影响整体屋面的平整度，甚至在风荷载作用下出现异响。另外，这款构件的版型也兼容屋面光伏支架的安装，常规的彩钢瓦光伏夹具可以直接卡在波峰位置，不需要穿透板材固定，能避免后期加装光伏时破坏屋面的防水结构，这也是在设计初期就考虑到的拓展使用场景，毕竟现在很多工业厂房屋面都会加装分布式光伏系统，预留对应的安装适配性，能大幅提升构件的适用范围。从材料适配性来看，这个版型不仅可以用彩色涂层钢板辊压成型，也可以适配铝合金板、不锈钢板等不同材质的辊压加工，只需要根据材料的屈服强度调整辊压轮的间隙参数即可，不需要修改版型的截面尺寸，能满足不同防腐等级、不同使用年限要求的项目需求。比如在沿海高盐雾区域，可以选用镀铝锌基板加氟碳涂层的板材加工这个版型，在普通内陆工业厂房则可以选用常规的镀锌彩涂板加工，版型的通用性不会因为材质变化而受影响。
