工业级PCB防护铝壳结构设计方案

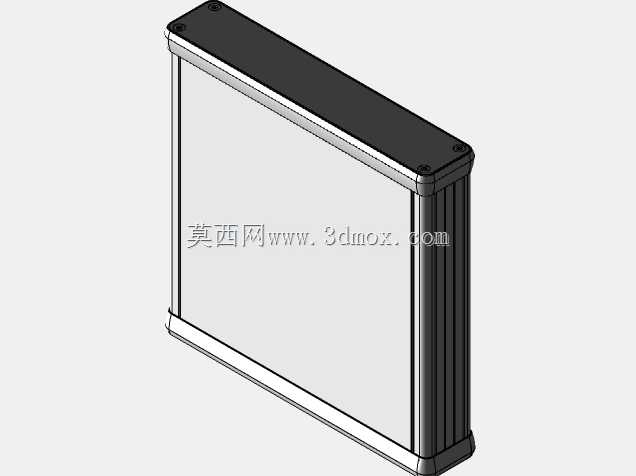

　　在工业控制、传感检测类设备的硬件集成环节，电路板的物理防护一直是结构设计中容易被忽略却直接影响设备运行稳定性的核心环节。这款PCB防护壳体采用铝型材拉伸成型搭配端盖封边的结构形式，主要针对嵌入式安装的传感类电路板、小型信号处理板做物理防护，解决现场布线、设备组装过程中电路板裸露带来的磕碰损伤、积灰短路、电磁干扰等实际问题。

　　从实际应用场景来看，这类壳体常被用在设备内部的信号采集模块、分布式传感节点、小型电源处理板的封装上，尤其是在存在金属碎屑、少量油污、温湿度波动较大的工业现场，裸露的PCB板焊点容易被腐蚀、引脚容易被外力碰歪，甚至会因为现场布线的拉扯导致元器件脱落，套入该壳体后可以将电路板完全封闭在金属腔体内部，仅通过端盖预留的接口位置引出接线，大幅提升板卡的环境耐受能力。

　　设计思路上，主体采用标准铝型材做主体框架，型材截面做了等距的散热筋结构，一方面可以增加壳体的整体结构强度，避免薄壁壳体受挤压变形，另一方面可以增大壳体的散热面积，当板卡上存在功率器件时，热量可以通过元器件与壳体内壁的导热垫传导到型材外壁，通过散热筋快速散出，不需要额外加装散热片就可以满足小功率板卡的散热需求。型材的两侧做了内嵌式的卡槽，端盖通过卡槽滑入后用螺丝锁紧，不需要额外做焊接或者粘接，组装时可以先将电路板固定在壳体内腔的安装柱上，完成接线调试后再封上端盖，后期维护时只需要拆下一端的端盖就可以抽出板卡检修，拆装效率远高于一体式注塑外壳。

　　安装边界方面，壳体的内腔宽度和深度按照常规工业传感板卡的通用尺寸做了适配，内腔预留了M3规格的铜柱安装位，可以直接固定厚度1.6mm或者2.0mm的标准PCB板，不需要额外做安装支架。壳体的外部没有突出的安装耳，既可以直接嵌入设备内部的预留卡槽里做嵌入式安装，也可以通过配套的卡扣固定在DIN导轨上，适配工业机柜内部的标准安装空间。壳体的边角做了R角过渡，没有尖锐的毛刺，组装过程中不会划伤操作人员的手，也不会刮破设备内部的连接线材。

　　功能特性上，全金属的铝质壳体本身具备良好的电磁屏蔽效果，当板卡处理的是弱模拟信号时，可以有效隔绝设备内部变频器、电机等强电部件产生的电磁干扰，避免信号传输出现杂波、数据采集不准的问题。端盖与型材的接触位置做了台阶式的止口设计，配合密封胶条使用时可以达到IP54左右的防护等级，能够阻挡日常的飞溅水滴和直径较大的粉尘进入壳体内部，满足一般工业现场的使用要求。壳体的表面做了阳极氧化处理，不会因为长时间使用出现氧化锈蚀、表层掉漆的问题，外观质感一致，适合用在对外可见的设备外露模块上。

　　在结构细节处理上，型材的内壁做了0.2mm的拔模斜度，铝型材拉伸成型后不需要额外做二次机加工就可以保证内腔的尺寸精度，电路板插入时不会出现卡滞。端盖上的螺丝孔做了沉头设计，锁紧螺丝后螺丝头不会突出端盖表面，不会影响壳体的平面安装。壳体的壁厚控制在1.5mm，既保证了足够的结构强度，在受到普通外力冲击时不会变形凹陷，又不会因为壁厚过大导致整体重量超标，单个壳体的重量控制在百克级别，不会给设备整体带来额外的负重。

　　实际选型使用时，需要提前确认待安装PCB板的外形尺寸，保证板卡的长宽尺寸小于内腔的有效安装尺寸，板卡上最高元器件的高度不超过内腔的深度，避免合盖时元器件顶住端盖。如果板卡上有接线端子、指示灯、操作按键等需要外露的部件，可以在端盖上对应位置开孔，因为端盖采用的是硬质铝合金材质，现场二次开孔加工非常方便，不需要特殊的加工设备就可以完成定制化修改。如果需要更高的散热能力，还可以在壳体的外壁额外粘贴导热硅胶片，将热量传导到设备的金属安装板上，进一步提升散热效率。
