工业卷绕机整机结构三维设计方案

　　在卷材加工、线材收放、薄膜生产等连续作业产线中，卷绕设备是衔接前后工序、保障物料规整收纳与稳定放料的核心单元，本次呈现的工业卷绕机结构，针对中幅宽卷材的恒张力卷收需求做了针对性的结构优化，可适配金属薄带、绝缘薄膜、复合线材等多种卷状物料的生产工序。从实际产线布局来看，该设备的安装边界充分考虑了车间常规通道与工位排布要求，底座采用整体式铸铁结构设计，底部预留了标准地脚螺栓安装孔位，可直接固定于混凝土地面或配套设备机架上，无需额外加工过渡安装板，两侧立式支撑板的间距经过精准核算，既保证了卷辊的支撑刚度，又预留了足够的物料穿绕、换卷操作空间，不会出现操作空间局促导致的换卷效率低下问题。设备的核心功能围绕稳定卷绕展开，

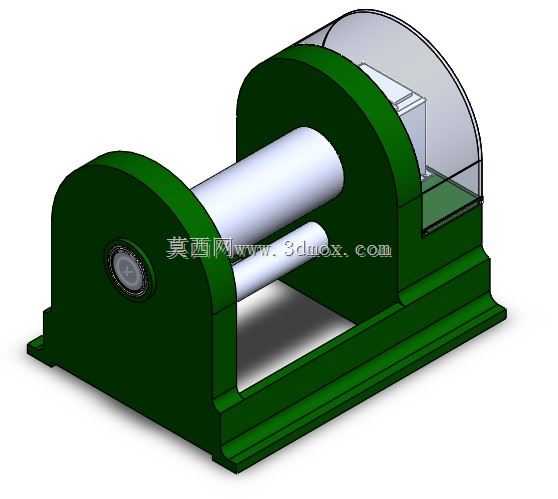

　　双辊平行排布的结构设计，可实现卷料过程中的张力自适应调节，主卷辊承担主要的卷收驱动力，副辊起到压料、导料的作用，避免卷绕过程中出现物料跑偏、层间褶皱、松紧不均等常见工艺问题；两侧支撑座内集成了轴承安装位与传动件容纳空间，传动链路做了全封闭防护设计，可阻挡生产车间内的粉尘、纤维碎屑进入传动副，延长轴承与齿轮件的维护周期，降低日常运维的工作量。设备一侧设置了半圆弧透明防护舱，既可以观察内部卷绕状态、及时排查断料、跑偏等异常，又能避免高速卷绕过程中物料断裂甩出引发的安全隐患，防护舱采用快拆式连接结构，日常清理内部碎屑、更换卷料时无需借助专用工具即可快速开启，操作便利性符合产线快节奏生产的需求。从设计思路层面，

　　该结构优先保障了运行稳定性与维护便捷性，整体机架采用对称式受力结构，卷绕过程中两侧支撑座的受力均匀，不会出现单侧偏载导致的轴承磨损加快、辊轴变形等问题；底座的加强筋布局经过受力仿真优化，在满卷最大负载工况下，底座的形变量控制在工艺允许范围内，不会因机架变形影响卷绕的同轴度。辊轴的轴端采用标准快拆结构，更换不同幅宽、不同直径的卷辊时，只需拆卸轴端固定件即可完成更换，无需拆解两侧支撑座，可快速适配不同规格物料的卷绕需求，适配多品种小批量的柔性生产场景。在实际应用中，该卷绕机可直接集成到连续涂布、分切、线材包覆等产线的末端，作为收卷单元使用，也可单独作为复卷设备，对不合格卷料进行重新规整卷收；设备的安装尺寸兼容现有多数产线的出料高度，

　　对接产线时无需额外调整原有设备的高度，可减少产线改造的工作量。支撑座上的轴承位采用阶梯孔设计，可适配不同规格的标准深沟球轴承，维护更换时无需定制非标轴承，降低备件采购成本；防护舱的透明材质选用耐冲击的工程塑料，长期接触生产环境中的油污、溶剂也不会出现开裂、透明度下降的问题，使用寿命满足工业场景长期连续运行的要求。整体结构没有冗余的设计，每个部件都承担明确的功能，从机架的受力传递到辊系的平行度保障，再到防护结构的安全冗余，都贴合工业现场的实际使用需求，既不会因结构过于复杂增加制造成本，也不会因结构简化牺牲运行稳定性与操作安全性，可直接作为同类卷绕设备设计的参考结构，也可根据具体的物料参数、卷绕速度要求，对辊径、支撑间距、传动配置做针对性调整，快速衍生出适配不同工艺场景的专用卷绕设备。
