盒式十速自行车卡带链轮三维设计

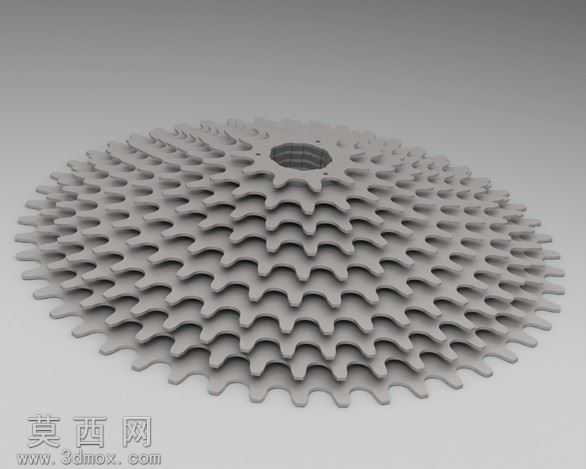

本模型为盒式十速自行车卡带链轮组件，采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循自行车传动系统的通用设计规范，还原了多层叠合式飞轮片的完整结构特征。建模初始阶段先完成单片链轮的齿形轮廓绘制，依据自行车链条的节距、滚子直径参数确定齿廓的渐开线与齿槽圆弧参数，保证齿形与标准链条的啮合精度，避免传动过程中出现跳齿、卡链问题。完成单片齿形建模后，按照十速变速系统的齿数梯度依次完成十片不同直径链轮的参数化生成，每片链轮的齿数差匹配公路自行车的变速齿比范围，兼顾平路高速巡航与爬坡低速发力的使用需求。多层链轮采用同轴叠合装配结构，中心设置统一的花键安装孔，匹配自行车后轮花鼓的卡式安装接口，孔位周边设置定位凸台保证各层链轮的同轴度，避免高速转动时出现偏摆晃动。每片链轮表面都设计有镂空减重结构，在保证轮片结构强度、抗扭性能的前提下，尽可能去除多余材料，降低组件整体重量，适配运动自行车的轻量化设计需求。齿片边缘做了倒角过渡处理，既可以减少链条换挡时的摩擦阻力，让变速动作更顺畅，也能避免尖锐棱边对链条造成额外磨损，延长传动组件的使用寿命。模型完成后对金属材质进行了渲染调整，还原了钢制链轮的哑光金属质感，对齿面、安装面的粗糙度做了区分设置，让渲染效果更贴近真实零件的加工质感。整体结构设计充分考虑了实际使用中的受力情况，大齿数链轮对应低速大扭矩爬坡工况，适当增加了轮片厚度提升抗形变能力，小齿数链轮对应高速巡航工况，做了更多镂空处理优化重量表现，各层链轮之间的间距严格匹配变速链条的宽度，保证换挡时链条可以在不同齿片间平稳切换，不会出现蹭链、掉链问题。该模型可用于自行车传动系统的结构教学、变速性能模拟，也可作为自行车配件定制设计的参考基础。
