nRF24L01无线收发通信模块结构设计

　　在嵌入式开发、物联网终端搭建、小型智能设备组网的实际工程场景里，短距离无线数据传输的硬件选型一直是结构设计与硬件适配的核心环节，nRF24L01这类射频收发模块，是目前Arduino、树莓派等开源硬件平台，以及各类小型工控传感节点里应用极广的通信组件。从实际使用的场景来看，这类模块常被部署在智能家居的传感节点、小型机器人的机间通信、工业现场的短距离数据采集终端、教学实验的无线组网项目里，替代传统的串口有线连接，省去布线的繁琐，同时能在低功耗前提下实现稳定的点对多点、多点对点数据传输。

　　从功能特性上看，这款模块集成了完整的2.4G射频收发链路，板载的晶振为射频电路提供稳定的时钟基准，PCB板载的蛇形走线天线经过阻抗匹配设计，不需要额外外接天线就能实现开阔场地数十米的有效通信距离，完全覆盖小型设备组网的传输需求。模块的排针引脚采用标准2.54mm间距设计，能直接插在面包板或者配套的转接板上，和主控板的IO口直连，不需要额外做引脚转接，硬件适配的门槛极低，这也是它能在开源硬件圈被广泛应用的重要设计点。

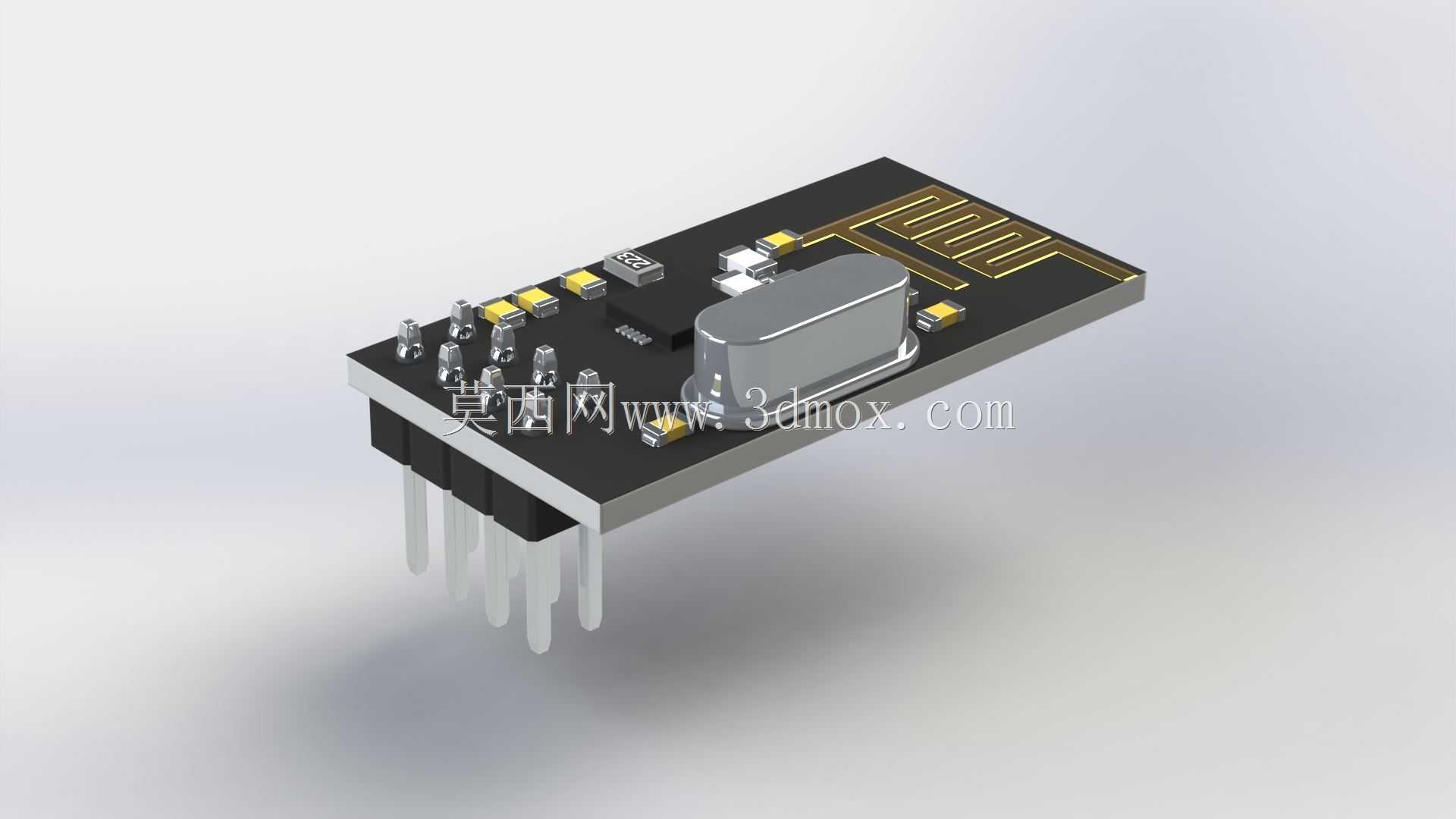

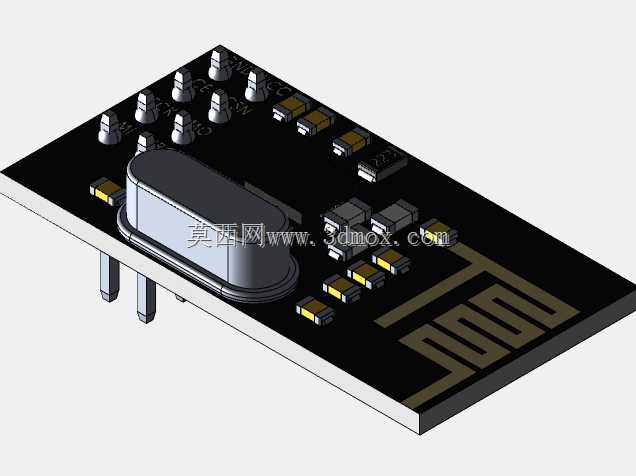

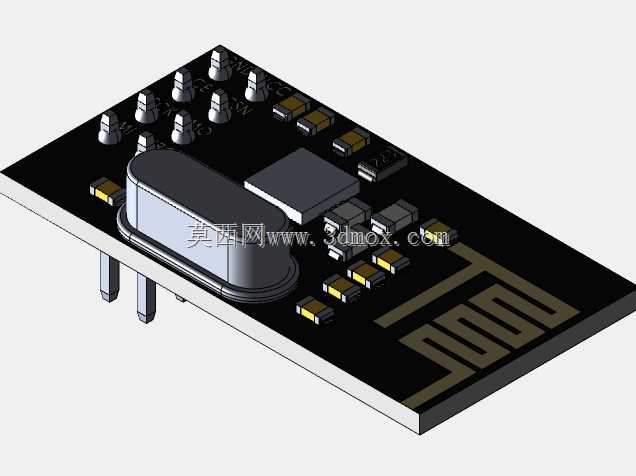

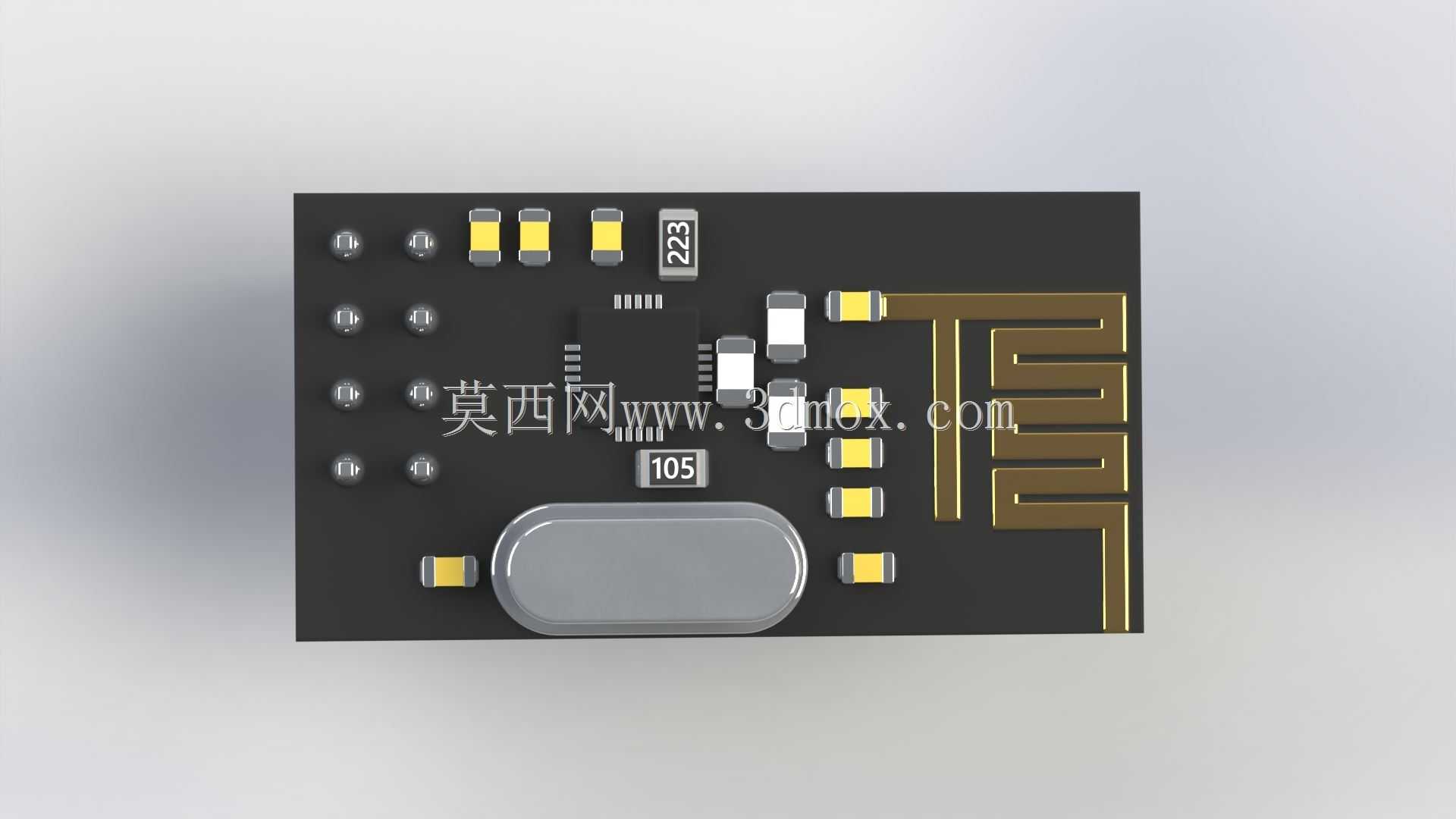

　　做这款模块的三维建模时，首先要把控的是整体的安装边界尺寸：模块主体PCB的长宽尺寸要和实际量产模块一致，厚度方向要覆盖PCB基材、板载元器件、背面排针的突出高度，避免在做整机结构装配时出现干涉。板载的元器件布局要完全还原实物的排布：晶振的金属屏蔽外壳尺寸、贴片阻容的大小位置、射频芯片的塑封本体轮廓、板载天线的走线形状，还有排针的插针长度、塑料定位座的位置，都要和实物一一对应，这样导出的三维模型才能直接用于整机的结构干涉检查，不用设计人员再二次核对尺寸。

　　设计思路上，建模时优先还原模块的外部装配特征，对于PCB内部的走线、芯片内部的结构不需要做冗余建模，只保留结构设计需要的外部轮廓、安装定位特征、接插件的配合尺寸。比如排针部分要准确做出插针的直径、间距、伸出长度，方便设计人员在做主板插座选型时直接匹配；板上最高的元器件是金属封装的晶振，建模时要准确标注它的顶面高度，避免在结构设计时和上方的外壳、其他板卡出现空间冲突；PCB边缘的倒角、板上的丝印标识位置也做了还原，方便装配时识别模块方向，不会出现插反的问题。

　　从实际安装的角度，这款模块既可以通过排针直插焊接在主控电路板上，也可以通过杜邦线连接实现悬空安装，建模时预留了两种安装方式的空间参考：直插时排针下方的焊接空间、模块本体和主控板之间的安全间隙都做了尺寸还原，悬空安装时模块本身的重量分布、外形轮廓也能给固定结构的设计提供参考，比如设计固定卡扣或者扎带固定位时，能直接参考模型的外形尺寸做匹配。

　　在工程应用里，这类射频模块的结构建模最容易出问题的点是天线区域的净空要求，建模时特意还原了板载天线周围的无元器件区域，提醒结构设计人员在做整机外壳设计时，天线区域不要覆盖金属材质，避免屏蔽射频信号影响通信距离，这也是很多新手结构设计容易忽略的细节——只看模块的实体尺寸，没考虑射频部分的电磁空间要求，最后做出来的设备通信距离大幅缩水，还要反复改模。另外模块的工作功耗很低，板上没有大的发热元器件，建模时不需要额外预留散热空间，只要保证基本的装配间隙即可，这也给整机的紧凑化设计提供了便利，能把模块布置在设备内部比较狭小的空间里，不用特意预留散热风道。

　　对于做智能小车、无线传感节点、小型物联网终端的结构设计人员来说，这个精准的三维模型能直接导入装配体，提前验证模块和周边结构件、电路板的配合关系，不用等实物样品回来再发现尺寸干涉问题，能大幅缩短样机开发的周期。尤其是在做多层板堆叠的设备设计时，准确的模块高度尺寸能帮助设计人员合理规划板间距，避免排针顶到上层板卡，或者元器件和上层板的焊点接触造成短路。
