多款不同结构自行车盘式制动组件设计

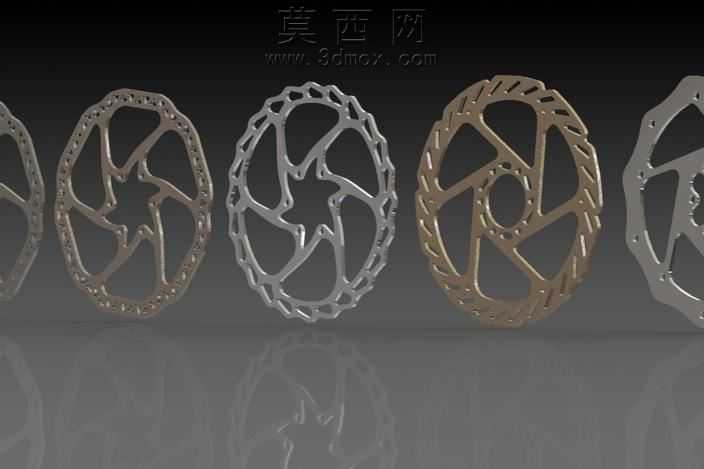

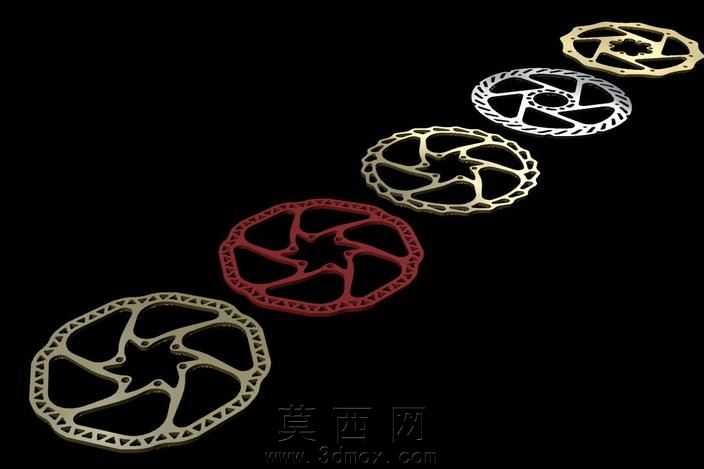

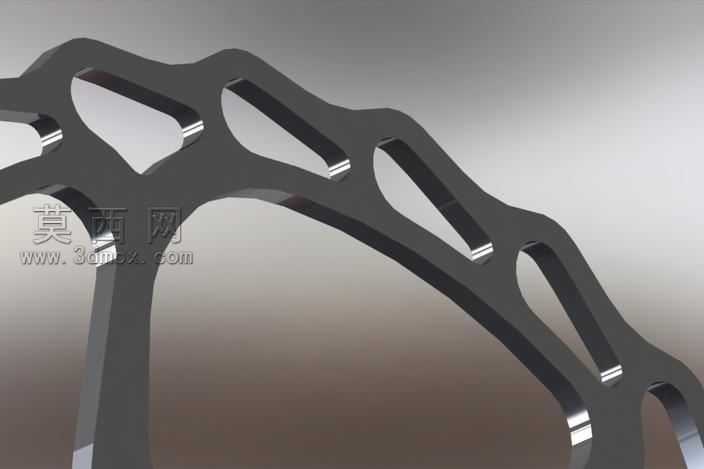

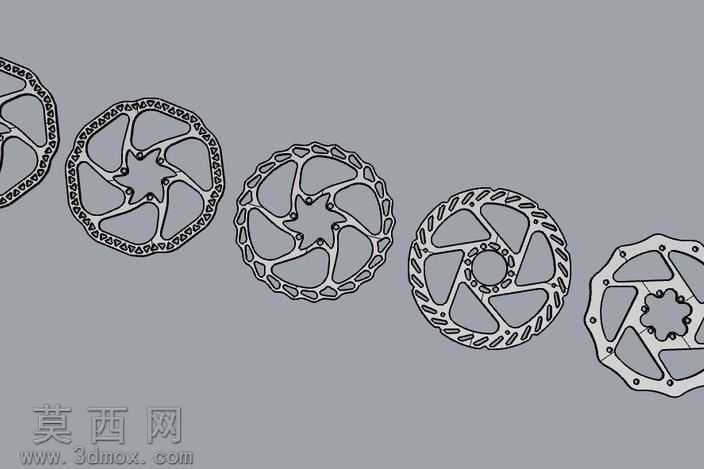

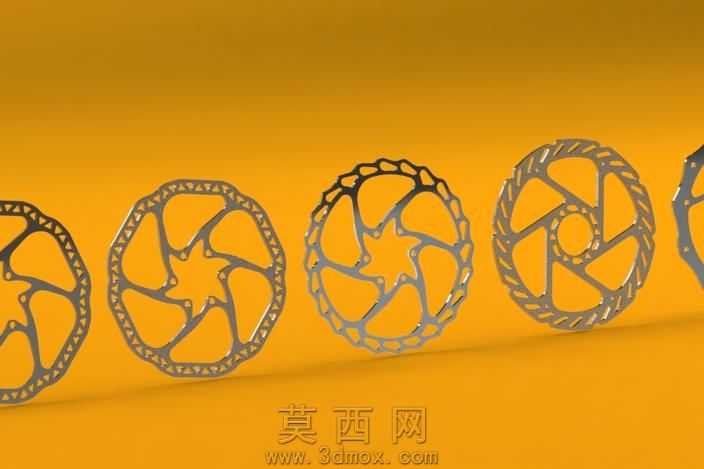

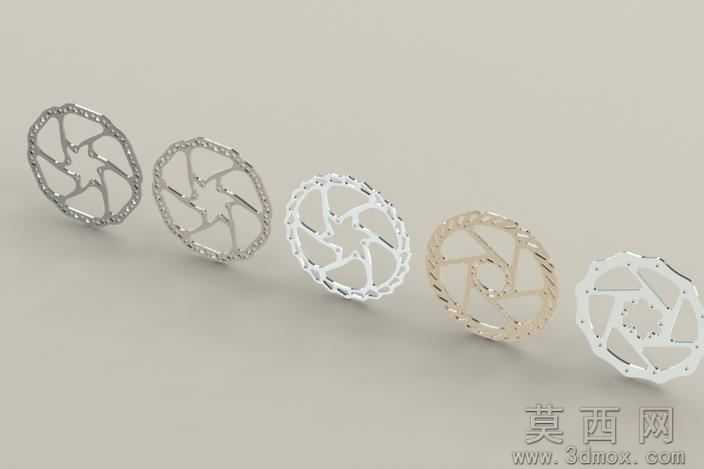

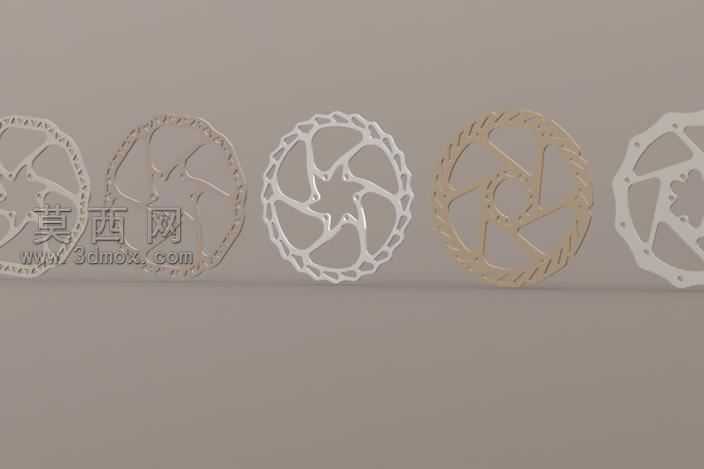

本套三维模型围绕自行车盘式制动器展开多方案设计，在主流三维建模软件环境中完成全参数化构建，所有结构尺寸均参考民用自行车通用安装标准设定，保证不同方案的制动器均可适配常规花鼓安装位，无需额外修改车架或轮组结构即可完成装配。建模过程中首先完成制动盘基体的轮廓绘制，针对不同使用场景设计差异化的散热镂空结构：偏向日常通勤的款式采用大弧度流线型镂空，在保证结构强度的同时降低转动风阻，镂空边缘做圆角过渡处理，避免应力集中导致的盘片变形；偏向越野骑行的款式增加了散热鳍片结构的建模，通过增加盘片与空气的接触面积，提升长距离下坡制动时的散热效率，避免高温导致的制动衰减。卡钳安装位的建模严格遵循国际通用的安装孔距标准，孔位周边做加厚处理，提升安装结构的抗冲击性能。材质渲染阶段针对不同部件做了区分设置：制动盘主体赋予不锈钢金属材质，调整表面粗糙度参数模拟真实金属的哑光磨砂质感，散热边缘区域做轻微的高光处理，还原金属切削加工后的细腻纹理；摩擦接触面区域赋予高粗糙度的耐磨材质，模拟刹车皮长期摩擦后的使用质感；安装固定位赋予镀锌金属材质，呈现亮银色的防锈处理效果。结构设计上覆盖了多种常见的自行车盘刹规格，包含六钉锁死、中央锁死等不同安装结构的盘片方案，部分方案还设计了轻量化的镂空减重结构，在保证制动强度符合安全标准的前提下，尽可能降低盘片自身重量，减少轮组转动惯量提升骑行操控性。每款制动器的摩擦接触面均做了平面度的参数化约束，保证制动时刹车皮可以完全贴合盘片表面，避免出现偏磨、制动异响等问题，盘片外缘做倒角处理，防止安装或使用过程中锐边划伤。整体设计兼顾了实用性与外观美感，不同款式的盘片造型各有设计特点，既满足不同骑行场景的功能需求，也可作为整车外观搭配的个性化选择。
