三爪拉马拆卸工具结构设计模型

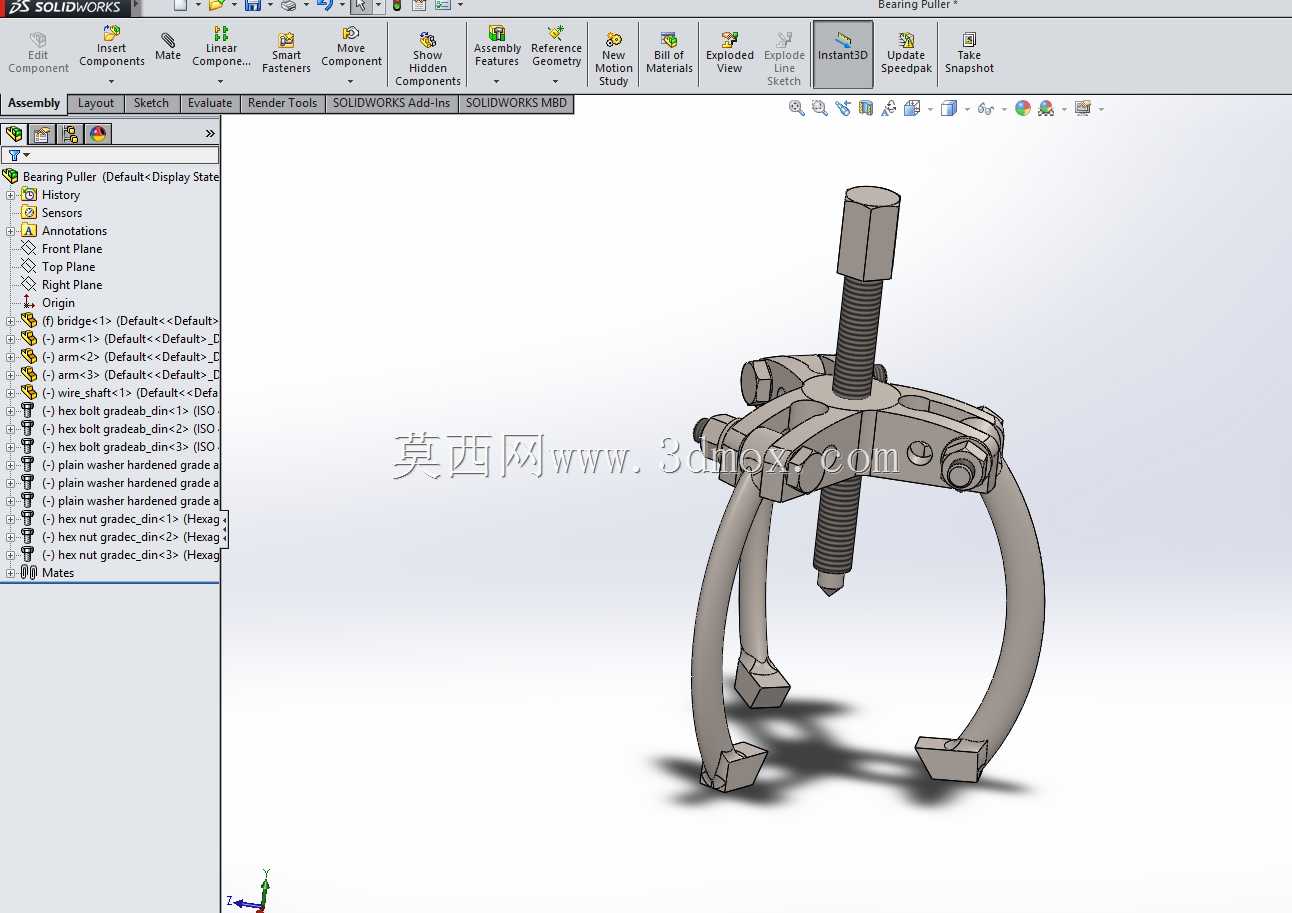

　　在设备运维、机械装配的现场场景里，轴系部件的拆卸一直是高频且考验工装适配性的环节，三爪拉马作为手动拆卸作业里的核心工装，主要用于完成轴承、皮带轮、齿轮、联轴器等过盈配合装配件的拔卸作业，避免拆卸过程中通过敲击、撬动损伤轴体或配合零件的配合面。这套三爪拉马的结构采用中心螺杆施压、三爪同步勾拉的经典受力布局，作业时三个卡爪可根据被拆卸零件的外径尺寸调整张开幅度，卡爪端部的勾型结构可牢牢卡在被拆卸零件的端面后侧，中心螺杆的顶尖对准轴端中心孔，旋转螺杆时，轴向推力作用在轴端，反向拉力通过三个均匀分布的卡爪传递到被拆零件上，平稳将零件从轴上拉出，整个受力过程沿轴的中心轴线对称分布，不会产生偏载力矩，能有效避免轴被顶弯、零件被拉裂的问题。

　　从结构设计细节来看，卡爪与中心架的连接采用铰接式结构，每个卡爪可绕铰接销轴转动一定角度，适配不同直径的被拆卸零件，同时卡爪的爪身采用弧形截面设计，既保证了足够的抗拉强度，又能在收拢时缩小整体外径，适配空间局促的拆卸场景；中心螺杆采用梯形传动螺纹，具备良好的自锁性能，旋转施力时不会出现回退，螺纹牙型的强度足以承受拆卸时的大拉力，螺杆端部的顶尖经过淬火处理，硬度较高，顶在轴端中心孔时不会出现变形、打滑的情况；中心架上的三个铰接座沿圆周120度均匀分布，保证三个卡爪的受力完全一致，避免拆卸过程中零件偏斜卡滞。

　　在实际应用中，这类三爪拉马覆盖的作业场景非常广泛，从小型电机的轴承更换、减速机的齿轮拆卸，到机加工车间的工装夹具零件拆换、汽修场景的皮带轮拔卸，都能看到这类工具的身影。设计时需要重点考虑几个边界参数：首先是卡爪的最大张开直径，决定了工具能拆卸的零件最大外径，收拢后的最小直径则决定了可适配的最小零件尺寸；其次是中心螺杆的有效行程，决定了一次操作能将零件拉出的轴向距离，避免行程不足需要反复调整卡爪位置；另外是卡爪的勾边厚度，要能伸入零件与安装基准面之间的缝隙，很多现场拆卸失败的情况就是卡爪勾边太厚，无法卡到零件的受力端面。

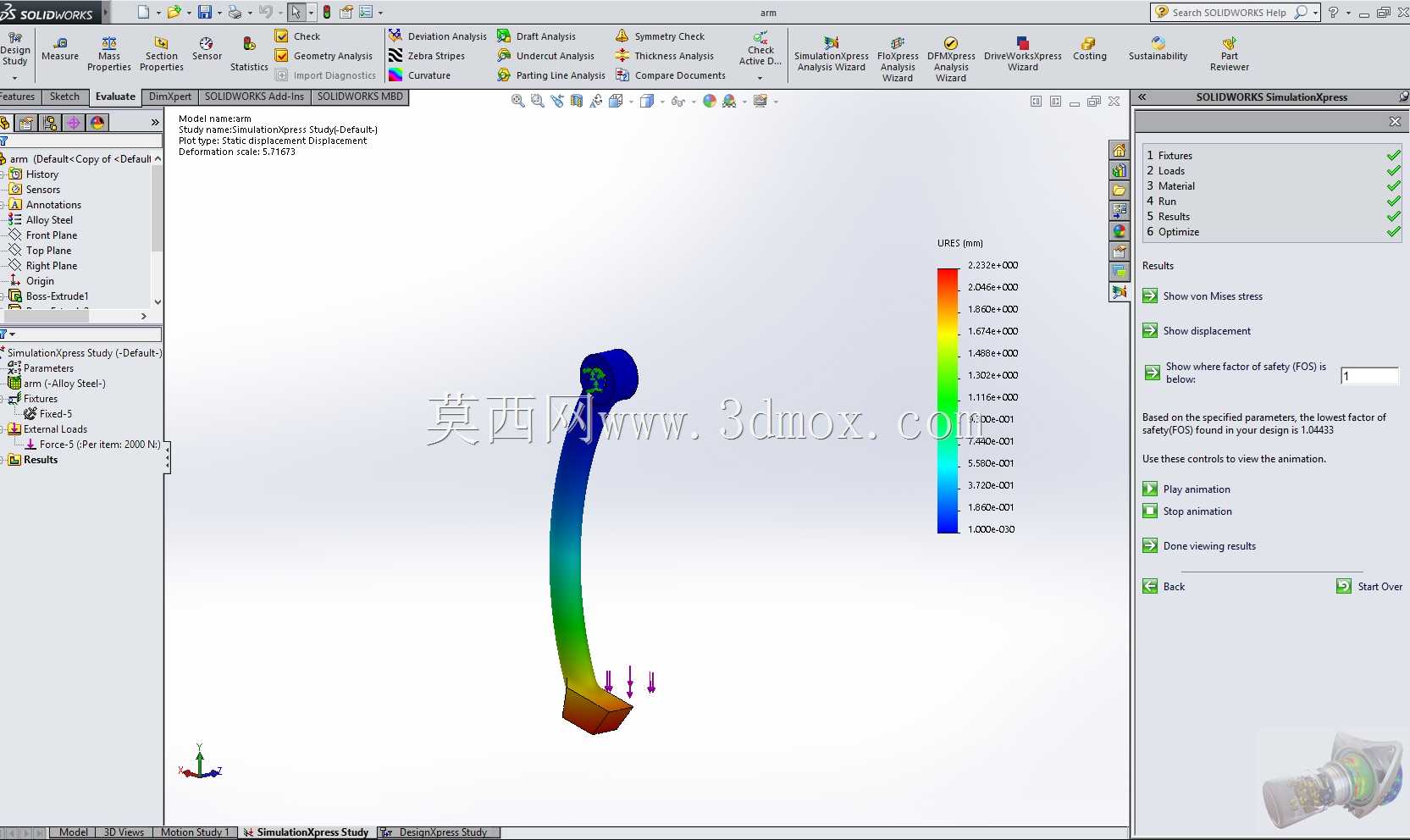

　　建模过程中需要重点还原各铰接部位的配合间隙，卡爪与铰接座之间要保留合理的转动间隙，模拟实际工装的活动自由度，中心螺杆与中心架的螺纹配合要符合传动螺纹的配合公差，避免出现干涉；卡爪的受力截面要做等强度优化，在铰接孔、勾头这些应力集中的位置做圆角过渡，减少应力集中带来的断裂风险，实际生产中这类卡爪一般采用中碳钢锻造后调质处理，表面做发黑防锈处理，兼顾强度与耐用性。

　　不同于液压拉马的大吨位适配场景，这种手动三爪拉马更适合中小型零件的拆卸作业，整体重量轻，携带方便，不需要额外的动力源，在没有气源、电源的野外维修场景也能正常使用。设计时还要考虑操作的便利性，中心螺杆的尾部设计有四方头，可以配套棘轮扳手或者加力杆旋转，在拆卸过盈量较大的零件时，能通过加力杆放大输入扭矩，获得更大的拆卸拉力；三个卡爪的侧面可以设计防滑齿纹，调整卡爪位置时不容易打滑，作业时卡爪不会因为受力向外滑脱。

　　从安装边界来看，这类拉马作业时不需要额外的固定基准，完全依靠自身的结构受力，作业时只需要保证中心螺杆与轴的轴线重合，三个卡爪均匀勾住零件端面即可，不需要在周边预留大量的操作空间，相比两爪拉马，三爪的对中性更好，对操作人员的经验要求更低，新手也能快速上手完成拆卸作业，不会因为受力偏斜损坏零件。在建模装配时，要验证卡爪在最大张开角度、最小收拢位置时的运动干涉情况，确保整个行程范围内卡爪都能灵活转动，没有卡滞点，同时要校核中心螺杆在最大拉力下的压杆稳定性，避免螺杆受压弯曲变形，影响工具的使用寿命。
