双旋钮可调式杆轴夹持固定座

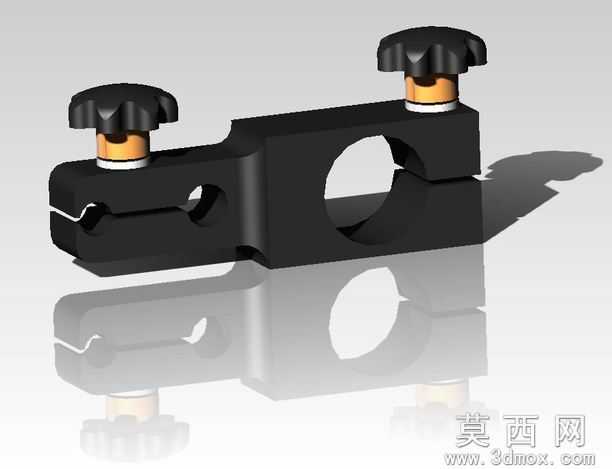

本作品为双旋钮可调式杆轴夹持固定座，整体采用三维参数化建模方式完成，建模阶段优先梳理功能结构逻辑，先绘制主体基座的二维轮廓草图，通过拉伸特征生成基座的基础实体，再针对夹持开口、轴孔安装位做切除特征处理，保证各结构的尺寸公差符合机械装配的通用标准。建模过程中对两个锁紧旋钮的结构做了细节还原，旋钮顶部的防滑滚花采用圆周阵列特征生成，旋钮下方的铜质衬套、限位垫片都按照实际装配层级逐一建模，各部件的配合间隙预留合理，可直接用于后续的装配干涉校验。渲染阶段采用哑光黑色金属材质作为基座主体材质，调整材质的粗糙度参数模拟金属件表面氧化发黑的处理效果，旋钮部分采用哑光硬质塑料材质，衬套部分做黄铜金属质感处理，区分不同部件的材质属性；场景采用柔和的顶光加侧补光方案，投射出自然的软阴影，同时添加地面反射效果提升整体渲染的真实感，清晰展现各结构的衔接关系。结构设计上，基座一侧为开口式夹持槽，可适配不同直径的杆件进行快速装夹，另一侧为贯通式圆孔用于穿装固定轴，两个旋钮分别对应两处夹持位的锁紧，拧紧旋钮即可通过挤压开口的形变实现抱紧固定，松开即可快速调整夹持位置，整体结构紧凑，装夹操作便捷，无需额外辅助工具即可完成松紧调节，可广泛应用于光学实验支架、工业设备杆件定位、工装夹具搭建等场景的杆件固定需求，设计时充分考虑了使用的通用性，夹持范围预留了足够的调节余量，开口处的应力槽设计可避免锁紧时基座出现开裂问题，整体结构强度满足常规工业场景的使用要求。
