带伐木收割头的林区原木转运拖车

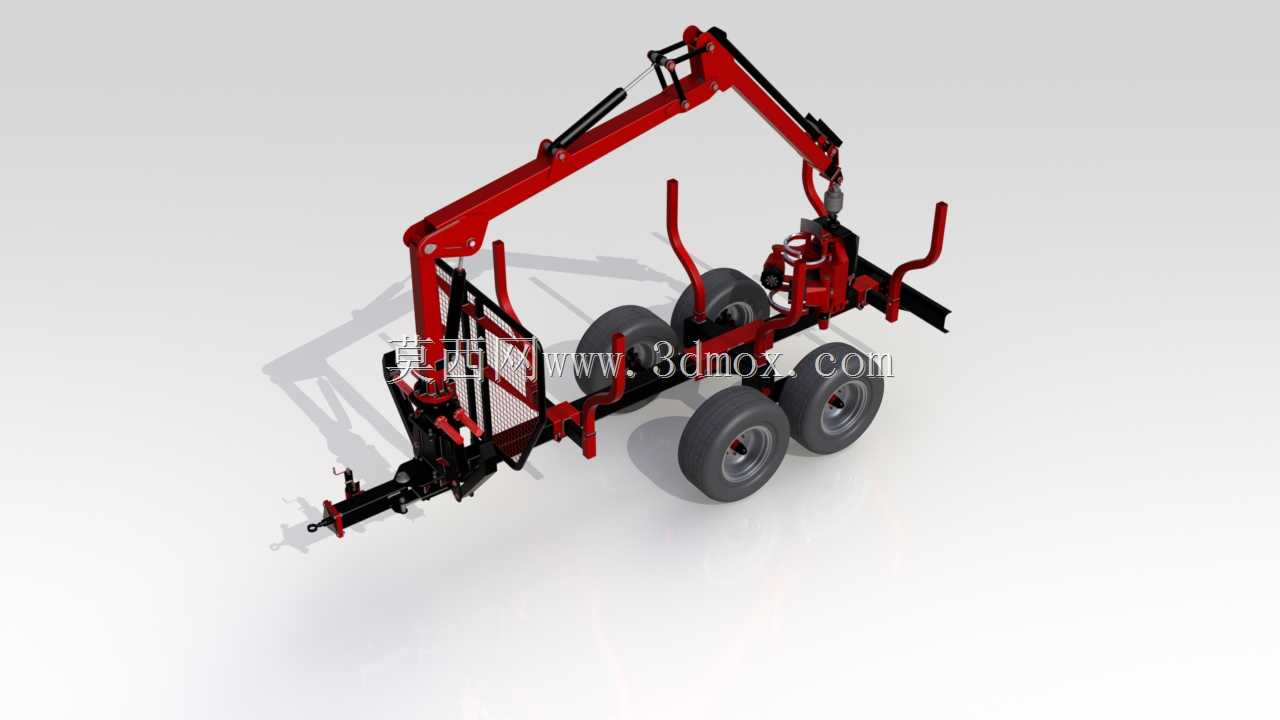

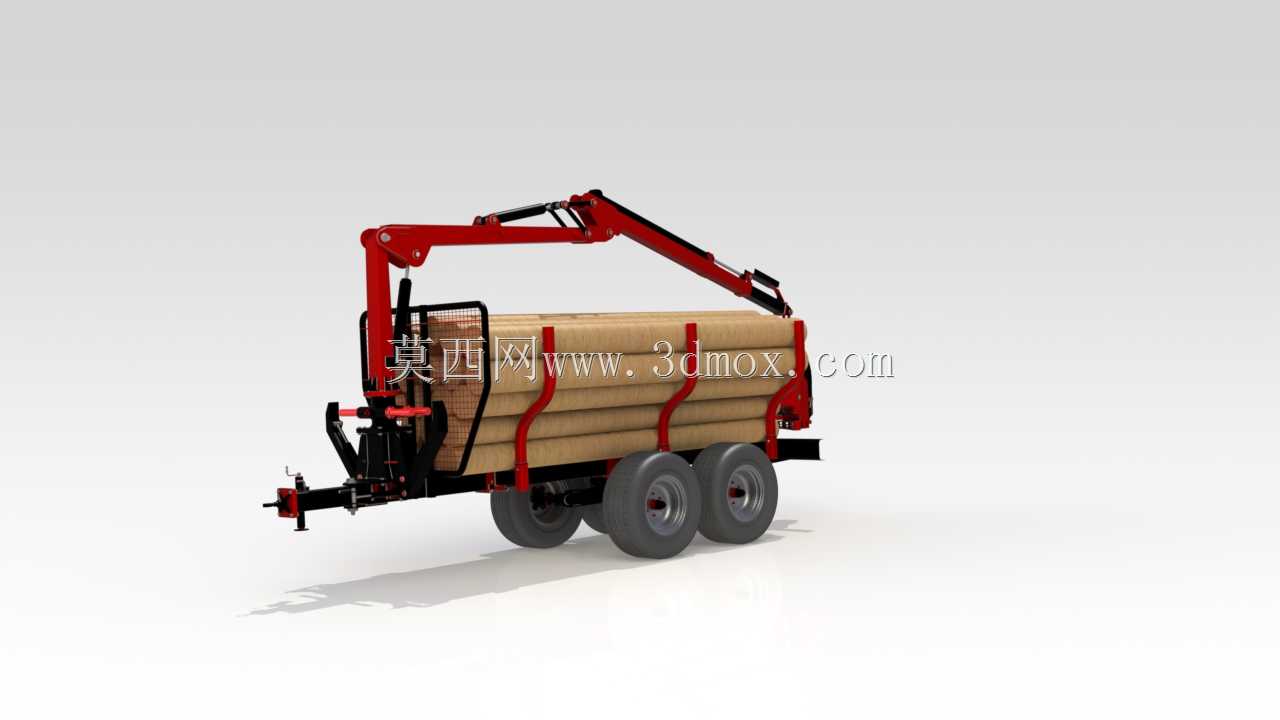

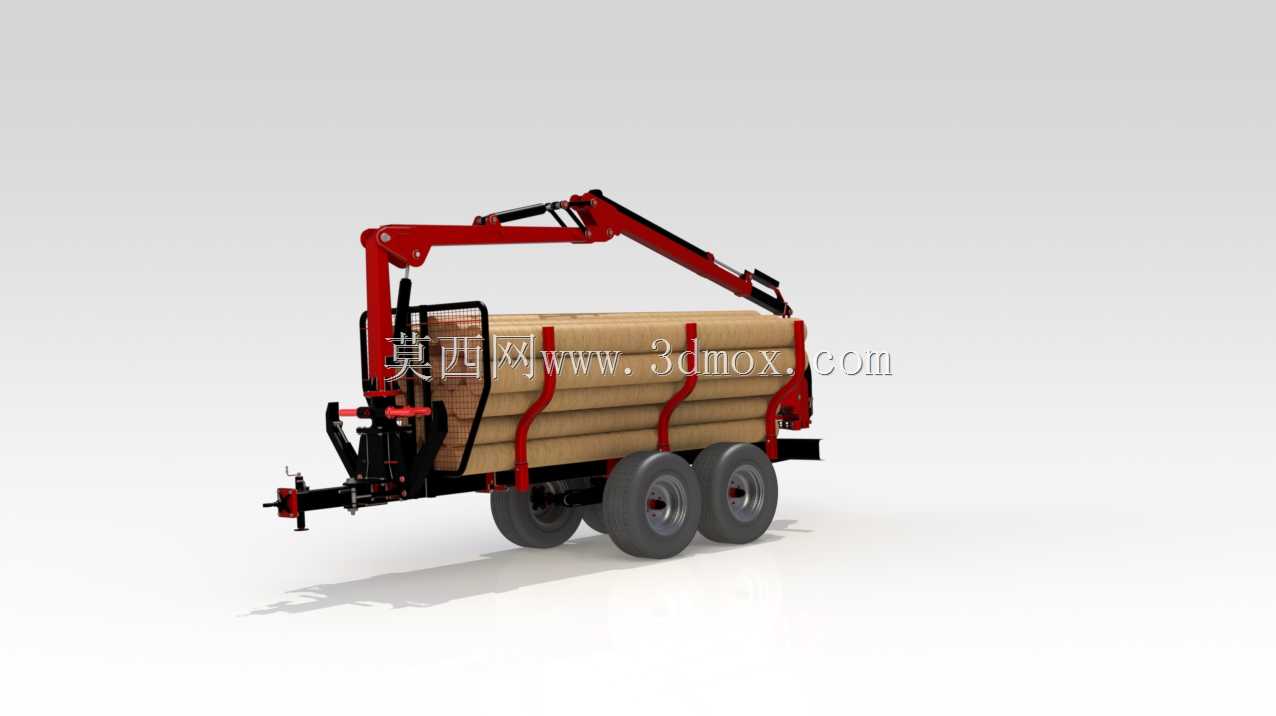

　　这款带收割头的林区作业拖车，主要面向山地林区的原木集材、短距离转运作业场景，适配南方人工林、北方天然次生林的小规模伐木作业需求，可配套轮式拖拉机作为牵引动力，解决林区窄路、无铺装路面下原木从伐区到林间集材点的转运难题，相比传统人工抬运、简易缆索集材，作业效率提升明显，同时能降低作业人员的劳动强度，减少陡坡、复杂地形下的作业安全风险。设备整体采用拖挂式结构，核心功能模块包含承载货台、折臂式起重抓取机构、末端伐木收割头、行走轮组、牵引连接机构几个部分，其中承载货台采用栏架式结构，两侧设置竖向挡杆与横向绑缚挂点，可容纳多根不同径级的原木堆叠放置，货台底板采用防滑花纹钢板设计，避免原木在坡道运输时出现滑移，货台前端设置配重安装位，

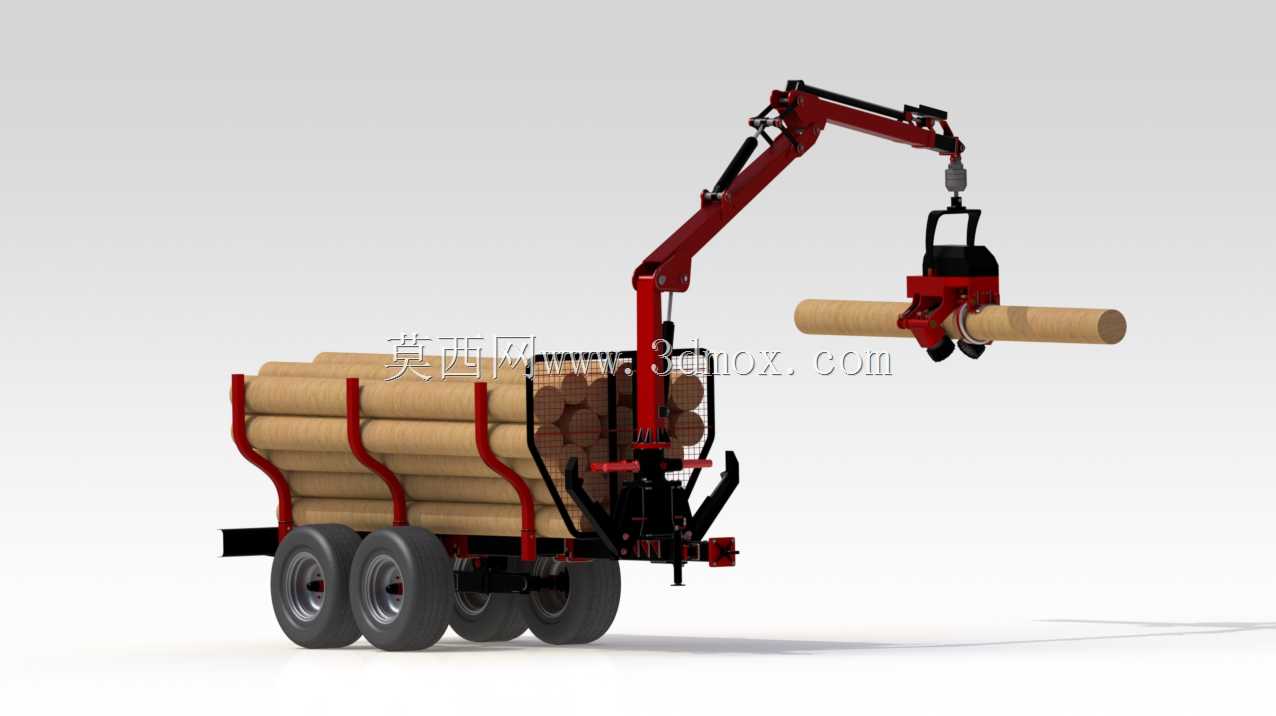

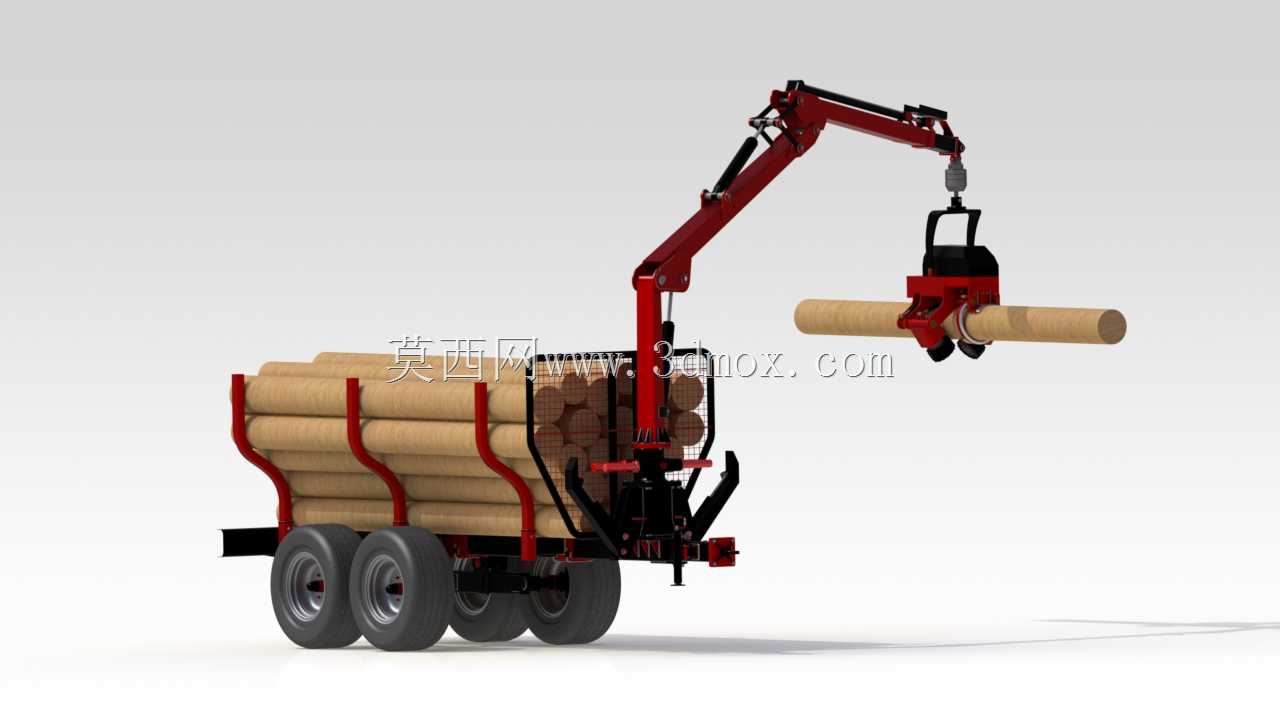

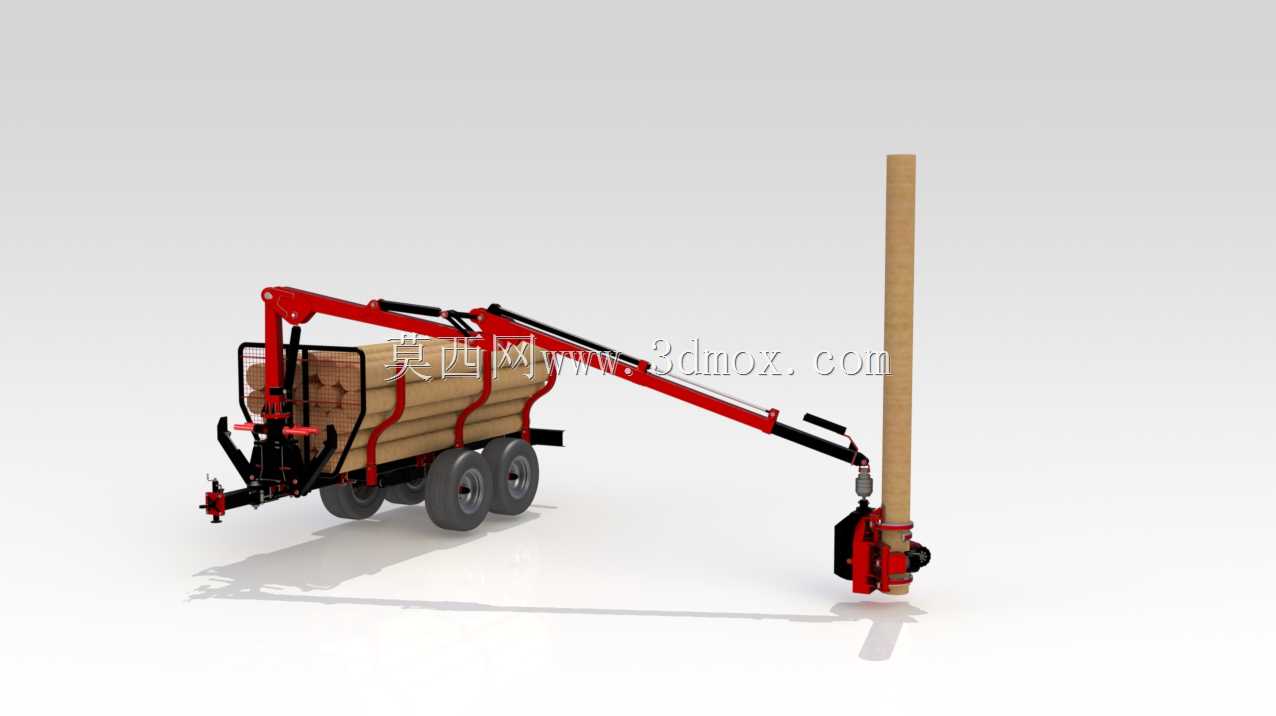

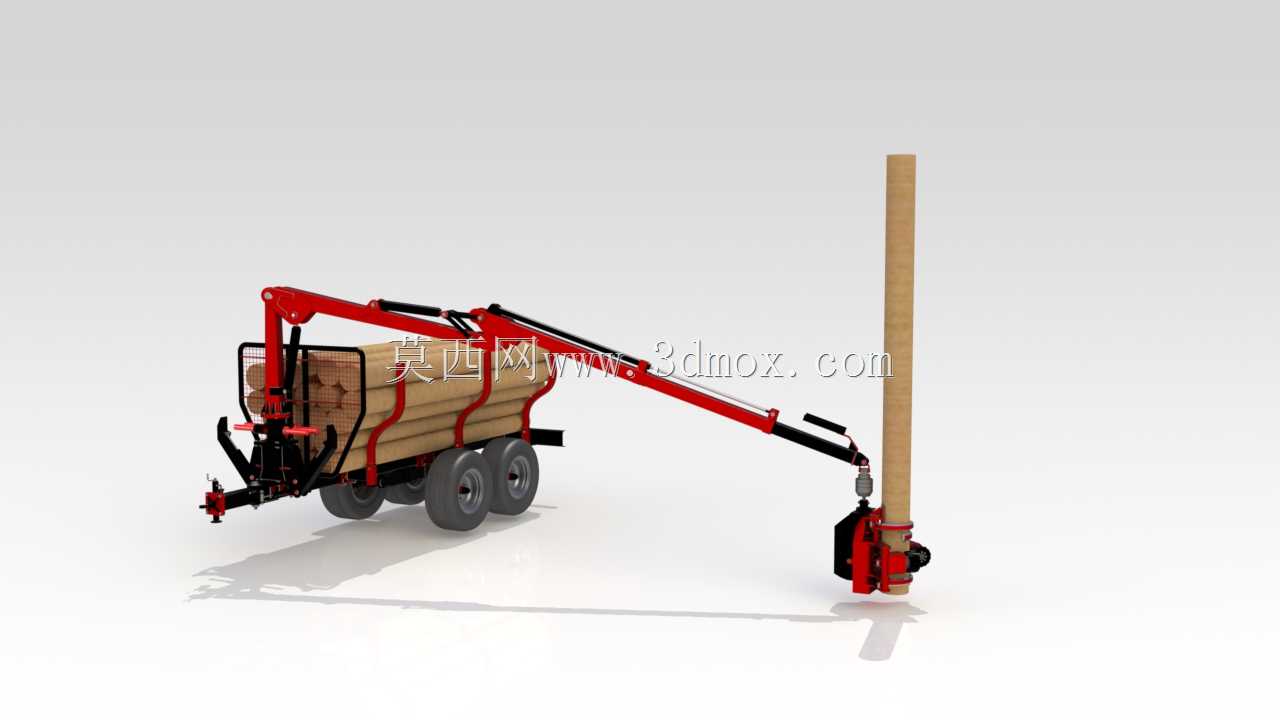

　　在起重臂全伸抓取原木时可平衡倾覆力矩，保证设备作业时的稳定性。折臂式起重机构采用多节铰接臂结构，各臂节之间通过液压油缸驱动俯仰与回转，臂架末端集成旋转接头，可带动收割头实现360度连续回转，适配不同角度的立木抓取、伐木作业需求，臂架的管路全部采用内置式排布，避免林区作业时树枝剐蹭液压管路造成损坏，铰接点处设置防尘密封套，减少林间尘土、木屑进入铰接轴承造成的磨损，延长部件使用寿命。末端收割头集成了抱夹、锯切两个核心功能，抱夹机构采用对开式弧形夹爪，内侧设置防滑尖齿，可牢固抱紧不同径级的树干，夹爪的开合通过液压油缸驱动，夹紧力可根据树干材质调整，避免夹伤韧皮部造成原木损伤，或是夹紧力不足导致树干脱落；锯切模块采用高速链锯结构，

　　设置在抱夹下方，在抱夹锁紧树干后即可完成立木的截断作业，锯切位置设置挡屑板，避免木屑飞溅影响液压部件与操作人员视线，锯切完成后可直接通过臂架将原木吊运到货台摆放，无需额外的吊装设备配合，减少伐区作业的设备投入。行走轮组采用双轴双排轮胎设计，选用大花纹越野轮胎，接地比压小，可在林区松软腐殖土、泥泞路面、缓坡地形顺利通行，轮组采用钢板弹簧悬架结构，可缓冲林区颠簸路面的冲击，避免车架出现应力集中开裂，牵引连接机构采用标准拖拉机牵引销结构，可匹配多数农用轮式拖拉机的后牵引装置，牵引架上设置液压管路快插接头，可快速连接拖拉机的液压输出接口，为起重臂、收割头的液压系统提供动力，无需额外配置独立动力单元，降低设备的整体制造成本与维护难度。

　　设计过程中重点考虑了林区作业的通过性需求，整车宽度控制在2.2米以内，可适配林区3米宽的简易作业道通行，起重臂全伸最大作业半径可达6米，可覆盖拖车侧面3到6米范围内的立木作业，无需频繁移动拖车位置即可完成一片区域的伐木、集材作业，收割头可适配的树干最大径级为40厘米，覆盖多数人工商品林的采伐径级需求；安装边界方面，牵引架的牵引销中心高度设置为40厘米，匹配多数50到100马力轮式拖拉机的后牵引点高度，液压系统工作压力设定为16兆帕，与普通农用拖拉机的液压输出压力匹配，无需额外调整拖拉机的液压系统参数即可直接配套使用，货台的额定承载能力为8吨，可满足单次集材8到10根原木的转运需求，折臂在全伸最大作业半径时的额定起重量为300公斤，可轻松抓取单根截断后的原木，不会出现过载倾翻的问题。设备的结构件全部采用低合金高强度钢焊接制作，关键受力位置如臂架铰接点、货台牵引梁、轮组安装座处都做了加强筋处理，焊接后整体做抛丸除锈与喷塑处理，可适应林区高湿度、多腐殖质的作业环境，减少结构件锈蚀的概率，日常维护时仅需定期检查铰接点润滑、液压油液位、链锯磨损情况即可，维护难度低，适合林区一线作业人员操作使用，无需专业的设备维护技能即可完成日常保养工作。
