小型旋转弯曲疲劳性能测试试验装置

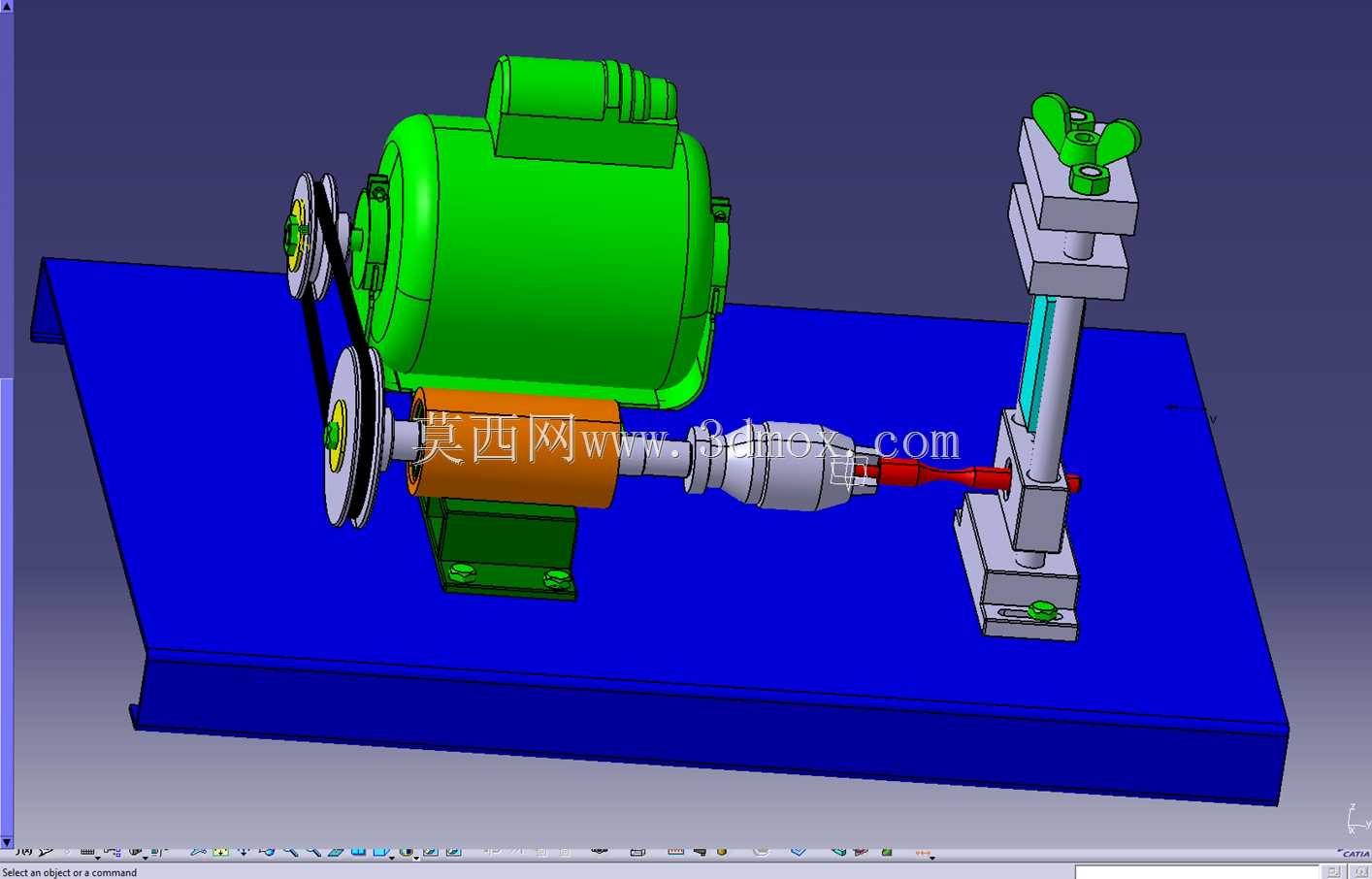

　　这套试验装置主要面向金属材料、小型结构件的旋转弯曲疲劳性能检测场景，在高校材料力学实验室、金属材料研发部门、零部件质检工位都有广泛应用，核心用途是对标准试样或小型成品件施加恒定幅值的旋转弯曲载荷，记录试样在循环载荷下的失效循环次数，以此获取材料的疲劳极限、S-N曲线等关键力学参数，为材料选型、结构强度校核、工艺优化提供实测数据支撑。从结构布局来看，装置采用卧式安装布局，整体固定在一体化铸造的平台底座上，底座预留了通用安装槽孔，可直接固定在标准试验台架上，整体安装边界的长宽尺寸适配常规实验室操作台的预留空间，不需要额外定制大型安装基础，搬运和移位都比较方便。动力输入端采用标准工业电机作为动力源，通过带轮传动结构将动力传递至主轴系统，

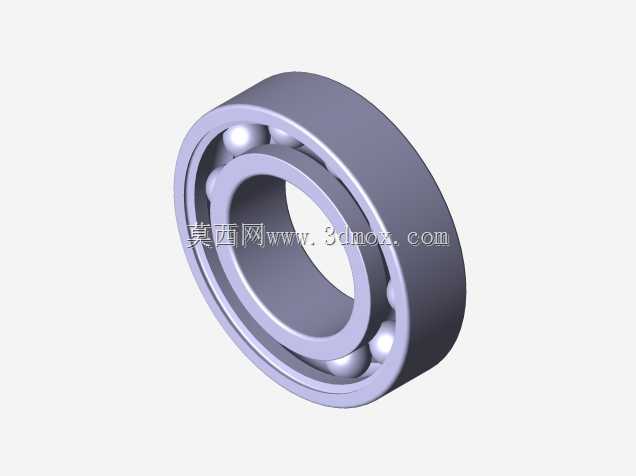

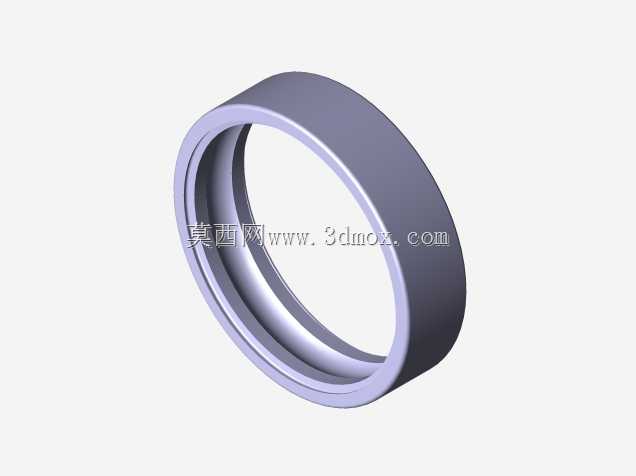

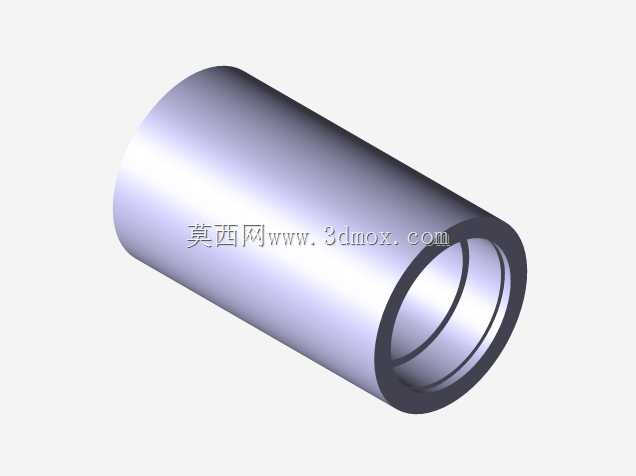

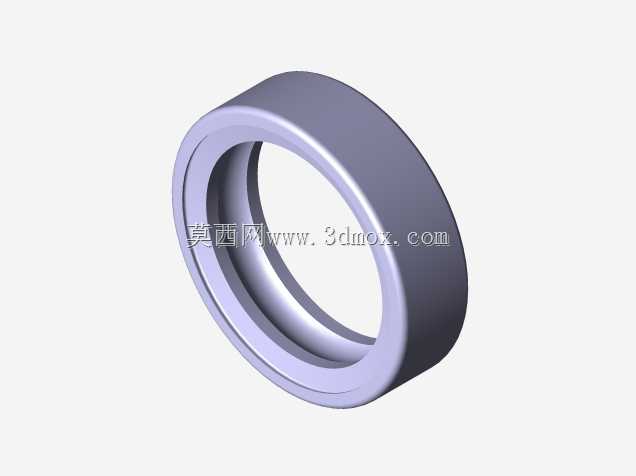

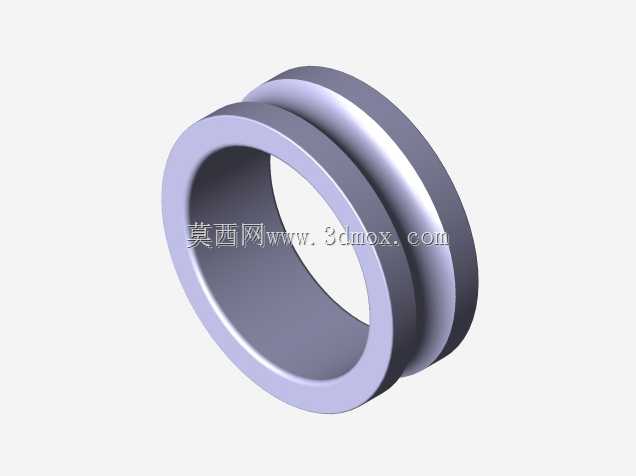

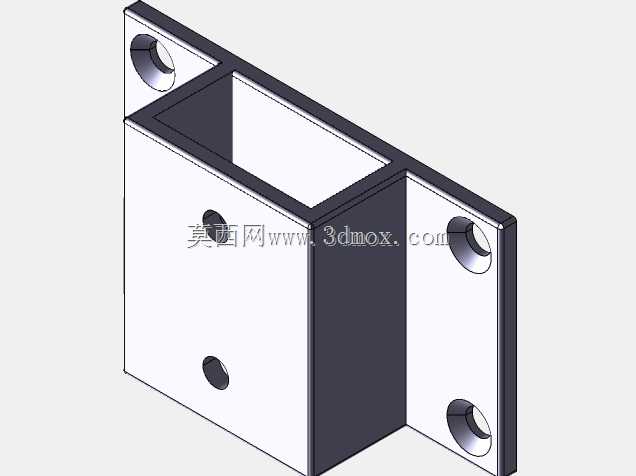

　　带传动的设计一方面可以实现转速的匹配调整，另一方面也能起到过载缓冲的作用，避免试样卡滞时直接损坏电机或主轴部件；主轴系统采用高精度轴承支撑，保证旋转过程的同轴度，减少径向跳动对试验载荷精度的影响，主轴端部设计有标准试样装夹接口，可快速更换不同规格的标准疲劳试样，也可通过定制转接夹具装夹小型异形结构件。载荷施加端采用立式可调支撑结构，支撑柱上设计有刻度标识，可根据试样长度、试验所需的力臂长度快速调整装夹高度，顶端的压紧结构采用蝶形螺母锁紧，不需要额外工具就能完成试样的装夹与拆卸，压头位置配备了载荷传递组件，可将恒定的弯曲载荷稳定施加在试样的测试段，保证试验过程中载荷幅值不发生偏移。

　　设计过程中重点考虑了试验操作的便捷性与测试数据的稳定性：首先是传动系统的动平衡调校，所有旋转部件都做了动平衡处理，避免高速旋转时产生的振动影响载荷施加精度，也能降低试验过程中的运行噪音；其次是装夹结构的对中设计，主轴装夹端与尾端支撑的同轴度公差控制在0.02mm以内，避免附加的偏心载荷导致测试结果出现偏差；另外在装置的危险运动部位都预留了安全防护的安装位置，用户可根据使用需求加装透明防护罩，防止试样断裂时碎屑飞出造成安全隐患。从实际使用的角度来看，这套装置不需要复杂的外接管路，仅需接通电源即可开展试验，维护成本较低，日常仅需定期检查带轮张紧度、给轴承部位补充润滑脂即可长期稳定运行；针对不同的测试需求，

　　可通过更换不同直径的带轮调整主轴转速，适配不同材料的疲劳测试标准要求，支撑结构的可调行程覆盖了常规标准疲劳试样的长度范围，也可通过调整装夹位置实现不同力臂下的载荷施加，满足不同应力水平的测试需求。整个装置的结构紧凑，没有冗余的设计部件，所有结构都围绕旋转弯曲疲劳测试的核心需求设计，既保证了测试精度，也控制了整体的制造成本，适合中小型实验室、企业质检部门开展常规疲劳性能测试使用，建模过程中所有配合部位都按照实际加工公差进行了装配校验，不存在干涉问题，可直接用于结构参考、教学演示或二次优化设计。
