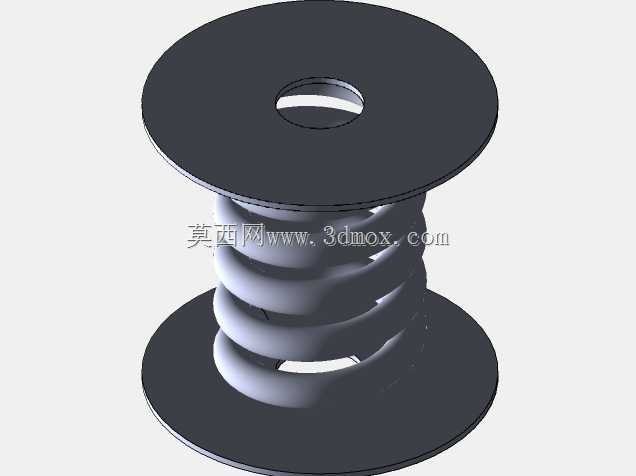

带上下安装板的圆柱螺旋压缩弹性组件

　　在各类需要缓冲、复位、预紧的机械结构场景中，这类带上下平行安装板的圆柱螺旋压缩结构是非常常见的功能单元，不同于无安装基准的裸弹簧，两端的圆盘结构直接解决了常规弹簧安装时易偏移、端面贴合度差的痛点。日常做结构设计时，很多新手会直接调用标准弹簧模型，忽略安装端面的适配设计，最后实际装配时经常出现弹簧侧滑、端面受力不均导致的偏磨问题，这个结构的设计思路恰恰是把弹簧和两端的安装支撑做成一体化的组件，省去了装配时额外加装弹簧座的工序，也能保证弹簧受力时的同轴度。

　　从实际应用场景来看，这类组件常被用在小型检测设备的触点缓冲结构、工装夹具的压紧复位单元、小型电子设备的减震支撑位，还有一些气动元件的复位结构里。比如在接触式位移检测的工装里，上端板可以直接和检测触头的基座贴合，下端板固定在工装底板上，当触头接触工件产生位移时，弹簧提供稳定的回弹力，两端的平板结构能保证弹簧压缩过程中不会出现径向窜动，避免检测数据因为弹簧偏移出现误差。还有在小型翻盖设备的阻尼结构里，这种带安装板的弹簧组件可以直接通过平板上的孔位锁附在壳体上，不需要额外设计弹簧卡槽，大幅降低壳体的注塑或机加工难度。

　　从功能特性上看，两端的圆盘中心都开有同轴的通孔，这个设计不是冗余结构，一方面可以穿装导向轴，进一步约束弹簧的压缩轨迹，在大行程压缩的场景下，配合导向轴使用可以完全避免弹簧出现侧弯失稳的问题；另一方面通孔也可以作为定位孔，装配时直接套在预装的定位销上，能快速完成组件的定位安装，提升装配效率。弹簧的节距设计均匀，两端和圆盘的连接位置做了并圈贴合处理，保证弹簧端面和圆盘平面完全贴合，受力时每一圈弹簧的变形量均匀，不会出现局部应力集中的情况，能有效提升组件的疲劳使用寿命。

　　做这类结构的三维建模时，首先要确定的是安装边界尺寸：上下圆盘的外径要比弹簧的外径大出足够的余量，一般单边留3-5mm的宽度，保证弹簧压缩到极限位置时，弹簧圈不会超出圆盘的边缘，避免和周边的结构件发生干涉；圆盘的厚度要根据实际承受的最大载荷来计算，不能过薄，否则当弹簧受最大压缩力时，圆盘会出现翘曲变形，导致弹簧端面受力倾斜，一般小载荷场景下圆盘厚度取2-3mm即可，大载荷场景需要适当加厚并做加强筋处理。中心孔的尺寸要和适配的导向轴或者定位销做间隙配合，一般孔径比轴径大0.1-0.2mm，既保证安装顺畅，又不会因为间隙过大导致同轴度偏差。弹簧的参数选择要匹配实际的载荷需求，有效圈数、线径、中径的组合要满足工作行程内的弹力曲线要求，同时要保证弹簧压缩到最大工作行程时，圈与圈之间还留有一定的间隙，避免并圈冲击产生噪音和额外的应力。

　　在实际选型应用时，还要注意安装面的平面度要求，因为两端都是平板结构，如果安装的基座平面度太差，会导致圆盘倾斜，同样会让弹簧出现偏载，所以对应的安装位一般要求平面度公差在0.1mm以内。如果是用在有震动的场景下，还可以在圆盘和安装基座之间加装薄橡胶垫，既可以吸收微幅震动，也能弥补安装面的微小平面度误差。这类一体化的弹性组件相比单独采购弹簧再加工安装座的方式，在批量应用时能大幅降低装配工时，也能减少因为零件公差累积导致的装配不良问题，在小型自动化设备、检测仪器、消费电子结构里的应用占比正在逐年提升。很多做非标设备的工程师在做结构方案时，更倾向于选用这类集成化的弹性组件，因为不需要单独考虑弹簧座的设计和加工公差，只需要预留好对应的安装空间和锁附孔位即可，能有效缩短设计周期，降低结构出问题的概率。建模过程中还要注意弹簧两端并圈的处理，要保证并圈的端面和圆盘平面完全贴合，不能有缝隙，否则实际受力时第一圈弹簧会出现应力集中，很容易在循环载荷下出现断裂。另外圆盘的边角要做小倒角处理，避免锐边割伤安装人员，也能减少应力集中，提升圆盘的结构强度。
