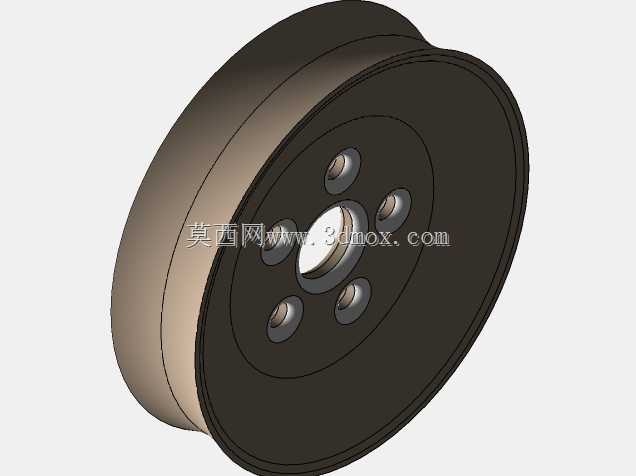

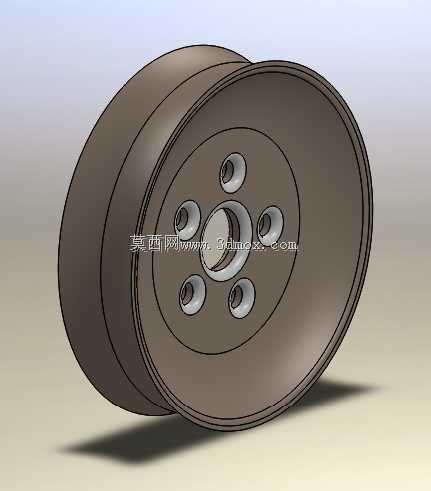

多安装孔双槽导向滑轮结构设计

　　在轻载起重作业、小型输送线、户外索道导向、康复辅具传动等场景中，这类双槽结构的滑轮是承担绳索导向、载荷传递的核心部件，区别于单槽滑轮，双槽设计可同时容纳两根独立绳索，或是单根绳索的双段折返走线，能在不额外增加安装座数量的前提下，拓展走线布局的灵活性，在空间受限的设备内部走线场景中优势尤为明显。从结构设计逻辑来看，该滑轮采用轮体与轮毂一体化的成型思路，轮缘位置加工出两道深度一致的圆弧绳槽，绳槽的圆弧半径适配常规直径的钢丝绳、尼龙绳或是编织传动带，槽壁做了小角度的倾斜过渡，避免绳索在槽内出现卡滞、偏磨的问题，同时能在绳索受拉产生小幅偏摆时，始终将绳索约束在槽体中心区域，降低绳索脱槽的风险。轮毂中心设置了贯穿的中心安装孔，

　　孔壁的加工精度满足与转轴、轴承外圈的过渡配合要求，可根据实际安装需求选配深沟球轴承或是滑动轴套，适配不同转速、不同载荷等级的使用场景；围绕中心孔均匀分布的六个贯通安装孔，并非用于穿设绳索，而是用于滑轮与端盖、连接法兰的锁紧固定，六个孔的位置度公差经过严格校核，保证安装后轮体的径向跳动量控制在合理范围内，避免高速转动时出现偏心抖动的问题。轮体的辐板部分采用等厚度设计，在保证整体结构强度的前提下，尽可能去除非必要的冗余材料，降低轮体自身的转动惯量，让滑轮在绳索带动下能更灵敏地响应传动动作，减少启动、换向过程中的能量损耗。从安装边界来看，该滑轮的轴向总厚度适配常规的悬臂式安装座或是双支撑式安装架，轮缘的最大外径决定了绳索的最小弯曲半径，

　　选型时需要匹配所用绳索的直径，避免绳索弯曲半径过小导致内部纤维、钢丝出现疲劳断裂，缩短绳索的使用寿命；中心安装孔的孔径与配套转轴的尺寸直接对应，周边的六个安装孔的孔距与通用的连接法兰孔距匹配，不需要额外加工转接板即可完成快速装配。在实际使用过程中，这类滑轮的受力主要集中在绳槽与绳索接触的区域，以及轮毂与转轴配合的接触面，因此设计时对这两个区域的壁厚做了针对性加强，避免长期受载后出现槽体变形、轮毂开裂的问题；轮体的两个端面做了倒角处理，既可以去除加工过程中产生的毛刺，避免安装时划伤操作人员，也能减少轮体转动过程中与周边安装架的摩擦阻力。不同于重型起重设备使用的大直径铸钢滑轮，这类中等尺寸的滑轮更多应用在载荷不大但对安装空间、

　　传动灵活性有要求的场景，比如小型吊机的臂端导向、自动化生产线的物料牵引走线、康复训练设备的力传递路径、门窗电动启闭机构的绳索传动等，在这些场景中，滑轮不需要承受过大的冲击载荷，但需要保证转动顺畅、长期使用无明显卡滞，因此设计时除了结构强度的校核，也重点考虑了转动副的润滑空间，中心孔与轴承配合的位置预留了润滑脂的存储间隙，可在长期使用过程中持续为配合面提供润滑，降低磨损速率。在三维建模过程中，这类零件的建模需要重点关注绳槽的轮廓精度，以及六个安装孔的位置度约束，通常先绘制轮体的回转截面草图，通过回转命令生成基础轮体，再通过阵列命令生成均匀分布的安装孔，最后对所有锐边做倒角、圆角处理，还原真实加工后的零件状态；建模时需要严格控制各部分的尺寸比例，保证模型导入装配体后，能与配套的转轴、轴承、安装座、绳索实现无干涉装配，为后续的工程图输出、运动仿真提供准确的模型基础。
