仙人掌造型饼干压切成型模具结构设计

　　在烘焙食品加工的小批量定制生产场景中，这类造型压切模具是手工烘焙、私房甜品制作环节里的核心工装部件，区别于工业量产的辊压裁切设备，这类小型手持模切件更适配家庭烘焙、工作室小批量制作曲奇、翻糖饼干的作业需求，不需要配套复杂的动力传动结构，仅靠手动施压就能完成面片的裁切成型，作业门槛低，成型一致性好，能有效降低手工塑形的时间成本。

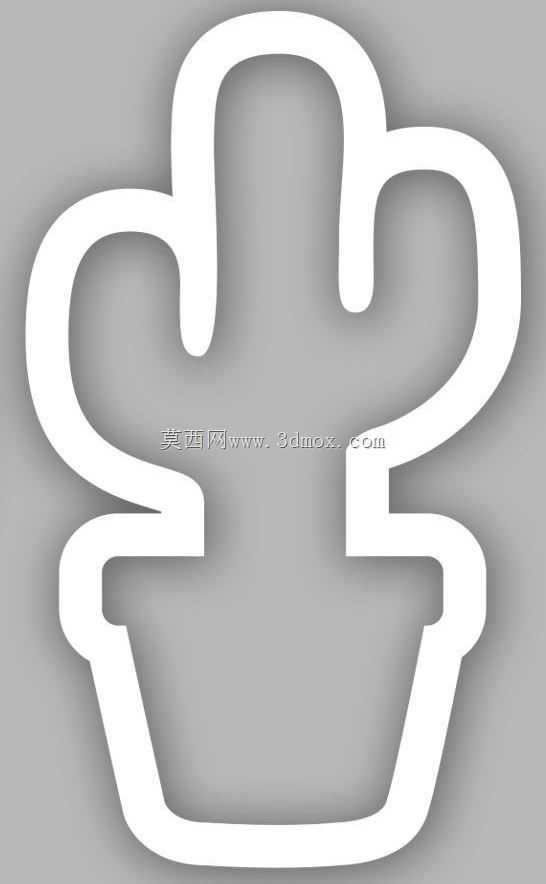

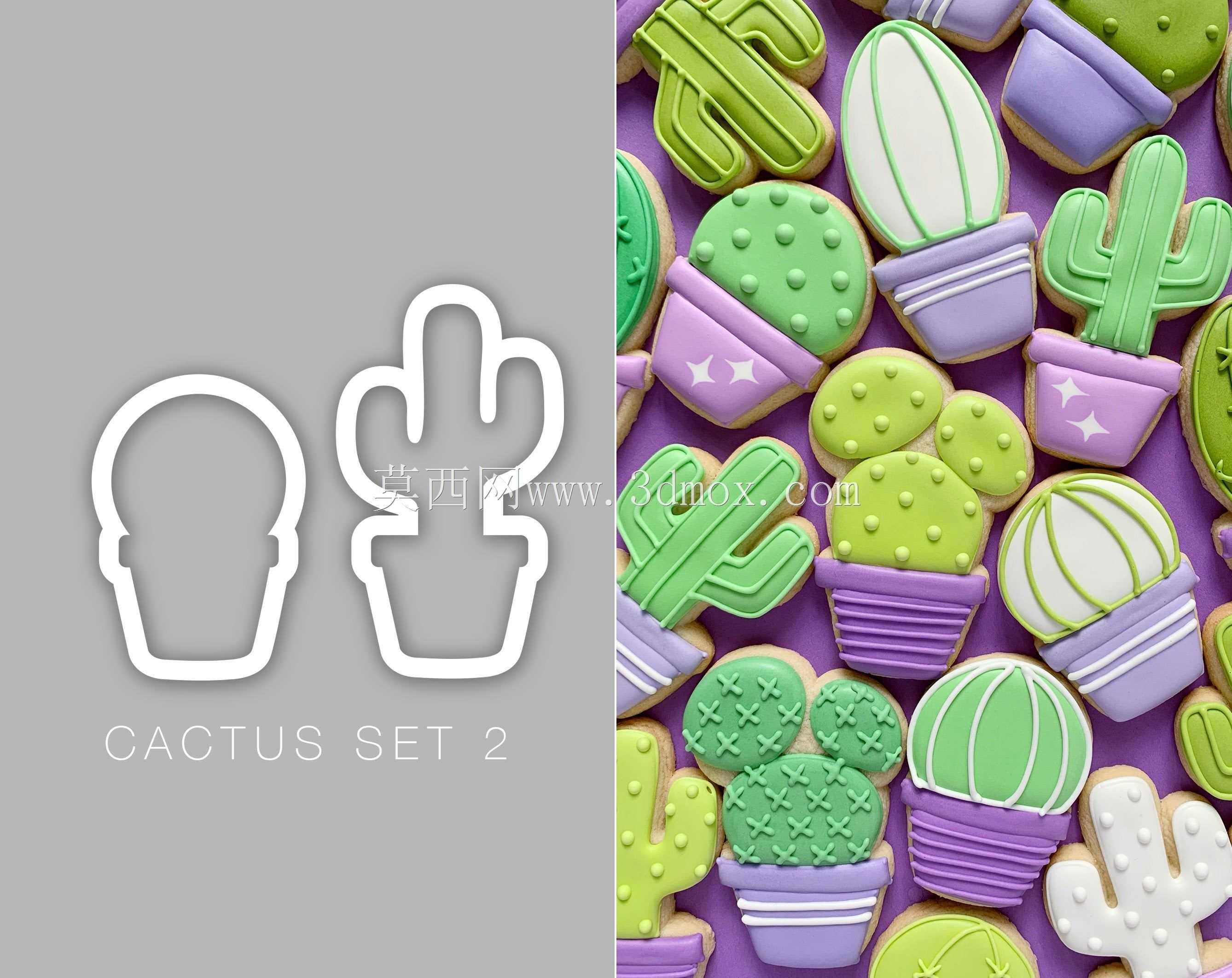

　　从实际功能特性来看，这套模切组件采用分体式双造型设计，分别对应圆肚盆栽仙人掌、双掌带盆栽仙人掌两种形态，刃口采用连续闭合的轮廓结构，裁切时刃口垂直压入擀平的面片，能一次性切出完整的造型轮廓，不会出现边角粘连、轮廓毛边的问题，模具的刃口做了圆弧过渡处理，既保证裁切时的切入效率，也避免使用过程中划伤操作人员的手部，适配厚度在3毫米到8毫米之间的曲奇面片、翻糖皮、软陶泥等多种软质成型材料，除了食品烘焙场景，也能用于手工黏土造型、儿童手工DIY等非食品类的软材裁切作业。

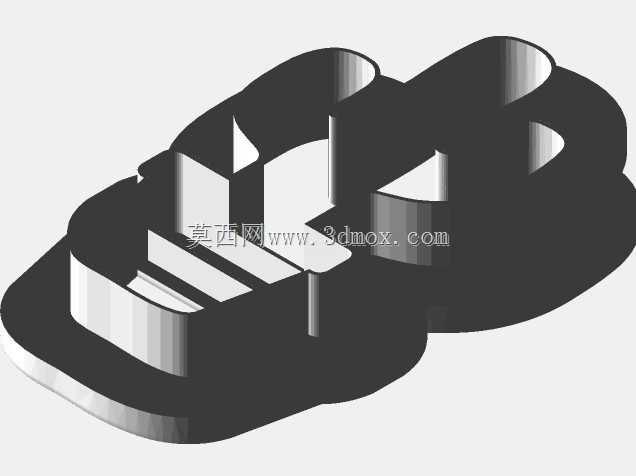

　　设计思路上，这套模具没有采用复杂的拼接结构，整体为一体式轮廓成型结构，建模时先提取仙人掌盆栽的简化外轮廓，将所有尖角位置做R1以上的圆角处理，避免应力集中导致的模具变形，同时也防止裁切后饼干坯的尖角位置在烘烤过程中出现焦糊问题；轮廓的裁切刃边做了0.2毫米的薄壁延伸，施压时刃边能快速切入面片，模具主体的握持区域做了1.5毫米的壁厚加厚处理，保证手动施压时的结构强度，不会因为反复按压出现形变，两个造型的轮廓间距做了合理排布，使用时不会出现相邻模具干涉的问题，收纳时也能叠放节省空间。

　　从安装与使用的边界尺寸来看，整套模具组合后的最大宽度为60.7毫米，最大长度为96.8毫米，整体高度为15毫米，这个尺寸刚好适配常规家用擀面杖擀出的面片幅面，单次按压就能完成单个造型的裁切，不需要调整角度二次补切；模具的刃口突出高度为5毫米，刚好能切透常规厚度的饼干面片，不会因为切入过深粘黏操作台面，也不会因为切入深度不足导致面片轮廓未完全切断；握持面的宽度预留了10毫米以上的平面区域，手指按压时受力均匀，长时间操作也不会出现局部压痛的问题。

　　在实际使用的适配性上，这套模具的轮廓没有设置细小的凸起或狭窄缝隙，裁切后残留的面屑很容易清理，清水冲洗就能完成清洁，不会出现面屑卡入缝隙发霉的问题，材质适配食品级PLA3D打印加工，也可以通过不锈钢蚀刻、亚克力激光切割的方式加工生产，不同加工方式都能保证轮廓精度，成型后的饼干坯轮廓清晰，烘烤后变形量小，能完整呈现仙人掌盆栽的造型特征，适配糖霜装饰、翻糖贴面等后续精加工工序，制作出的成品造型辨识度高，能满足主题甜品台、节日创意点心的制作需求。

　　从结构设计的工程角度考量，这类小型模切工装的设计核心是平衡裁切效率、使用安全性与易清洁性三个核心需求，不需要追求过高的尺寸精度，只要轮廓连续、刃口平整就能满足使用要求，建模过程中需要重点关注轮廓的闭合性，所有曲线做连续相切处理，避免出现折线拐点导致的裁切毛边，同时壁厚设置要兼顾强度与轻量化，过重的模具会增加操作负担，过薄的壁厚又容易在反复施压过程中出现断裂，1.5毫米的主体壁厚搭配0.2毫米的刃口薄壁，刚好能平衡两者的需求，15毫米的整体高度也符合手持操作的人机工程学要求，握持时手指不会碰到台面的面片，操作过程更加顺手。
