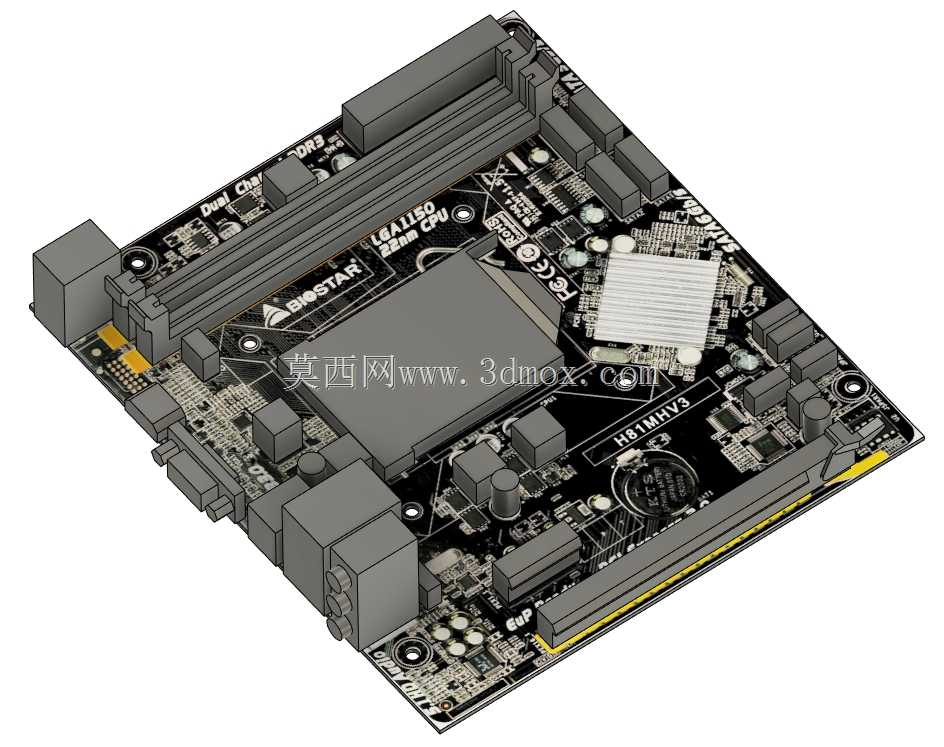

映泰H81MHV3电脑主板精细三维结构

　　在桌面级计算机硬件装配、小型工控机搭建、老旧办公设备升级改造的场景中，MATX规格主板的结构适配性一直是结构工程师选型时的核心考量点，这款H81芯片组主板的三维建模，完全围绕实际装机的干涉校验、结构适配需求展开。建模过程中针对板载核心部件的安装边界做了精准还原，CPU插槽区域的压杆结构、卡扣定位尺寸完全参照实物0.1mm精度测绘，确保散热器扣具安装、CPU放置的空间预留完全匹配实际装配逻辑，不会出现虚拟装配时的穿模、间隙不符问题。内存插槽的卡扣开合角度、插槽深度、相邻插槽的间距都做了等比例还原，能直观校验双内存安装时的空间冲突，尤其是带散热马甲的内存，在建模中可以直接模拟插拔过程，确认与CPU散热器、

　　机箱走线位的距离是否符合装机要求。PCIe插槽的位置、固定卡扣的结构、插槽尾部与主板边缘的距离，都严格按照实物尺寸还原，方便用户在做机箱布局、扩展卡选型时直接校验，比如半高显卡、PCIe扩展网卡、采集卡的安装空间，都能通过这个三维模型提前确认适配性，避免实际采购后出现尺寸不兼容的问题。主板后置I/O区域的接口布局，从PS/2键鼠接口、VGA视频接口、USB接口到RJ45网口、音频接口，每个接口的凸起高度、接口间距、挡板贴合面的尺寸都做了精细还原，能直接匹配机箱后置挡板的开孔定位，不需要二次调整开孔位置。板载的供电模块散热片、电容、电感、接插件的高度都做了逐一测绘，尤其是CPU供电区域的元件高度，直接关系到下压式散热器的安装兼容性，

　　建模时把每个元件的顶部高度差都做了标注，方便选型时确认散热器是否会压到板载元件。SATA接口的朝向、接口与主板边缘的距离，也完全还原实物布局，能模拟硬盘走线的弯折半径，确认SATA线插拔时不会和显卡、其他扩展卡产生干涉。主板的固定孔位完全遵循MATX板型的标准孔位布局，每个孔位的中心距、孔位直径、孔位周边的禁布区高度都做了还原，安装到机箱铜柱上时可以直接对齐，不会出现孔位偏移、铜柱顶到板载元件的问题。板载的CMOS电池、前置面板插针、USB扩展插针、音频插针的位置和高度也都做了精准还原，方便做机箱内部走线规划时，确认线材长度、走线路径是否合理，避免线材遮挡散热风道或者被风扇打到。从设计思路上来说，这个建模没有做不必要的简化，

　　所有影响装配的结构细节都保留了下来，比如主板边缘的定位缺口、插槽周边的加固焊点凸起、散热片的卡扣结构，都按照实物形态还原，能满足结构干涉检查、装配流程模拟、产品展示等多场景的使用需求。在小型办公主机的结构设计中，这款主板的三维模型可以直接导入整机装配体，配合机箱、电源、硬盘、散热器的模型做整体布局校验，确认各个部件之间的安全间隙，尤其是小机箱内部空间紧凑，提前通过三维模型排查干涉点，能大幅减少实际打样、装机时的调整成本。对于硬件改装、定制机箱的从业者来说，精准的主板模型是设计定制机箱内部支架、开孔定位的核心参考，不需要反复拆解实物测量尺寸，直接从模型中提取参数就能完成结构设计，提升设计效率。建模时还考虑了主板的厚度、PCB板边缘的倒角细节，在模拟主板装入机箱的过程中，能准确还原主板滑入机箱导轨的过程，确认导轨的宽度、限位结构是否匹配主板厚度，避免出现主板卡滞、装不到位的问题。板载的音频区域分隔线、PCB表面的丝印标识也做了对应还原，在做产品展示、装配指导时，能更直观地对应实物部件，方便操作人员快速识别各个接口和元件的位置。
