宾利BR2径向旋转航空动力装置结构

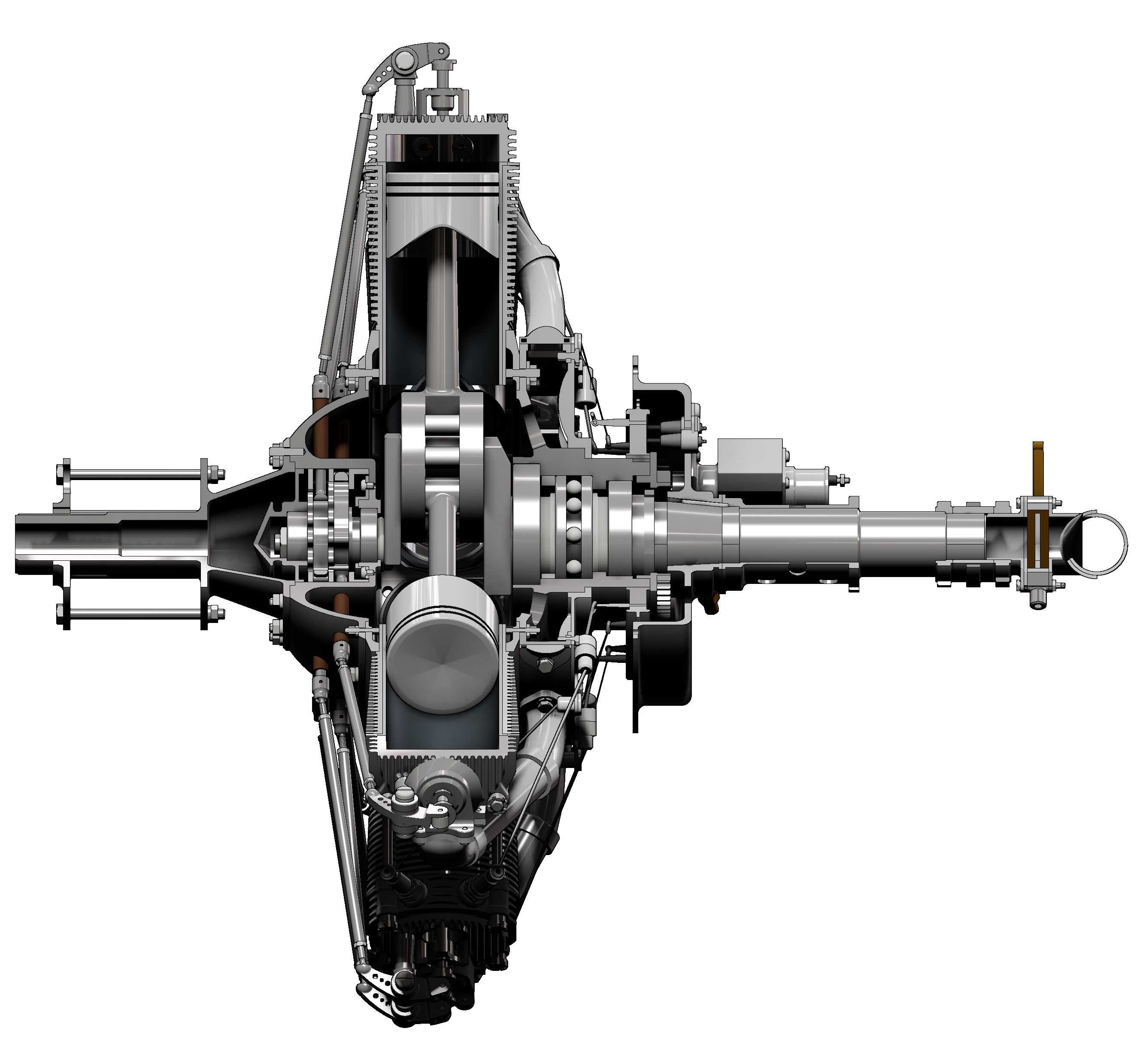

　　在早期航空动力装备的结构选型场景中，径向旋转发动机凭借独特的运动逻辑，曾在轻型航空器动力领域占据重要应用位置，本次拆解的宾利BR2动力结构，完全遵循径向旋转发动机的核心运动原理，和常规往复式内燃机的运动逻辑形成本质区别。常规内燃机运行过程中，曲轴作为动力输出端持续旋转，缸体、气缸盖等主体结构固定在机架上，活塞在气缸套内做往复直线运动，通过连杆将动力传递给曲轴完成扭矩输出；而该型动力装置的运动逻辑完全相反，曲轴作为固定端安装在航空器的机架承力结构上，不产生旋转动作，整套发动机主体，包括环形排布的气缸、缸体散热结构、气门驱动组件、螺旋桨安装座，全部围绕固定的曲轴做整周旋转，活塞的往复运动直接转化为缸体的旋转扭矩，直接驱动前端的螺旋桨完成动力输出，省去了常规内燃机中曲轴输出端的减速、换向传动结构，大幅降低了动力传递路径上的机械损耗。

　　从实际应用场景来看，这类结构的动力装置在早期低空低速轻型航空器上适配性极强，整周旋转的缸体自带风冷散热效果，不需要额外设置水冷循环管路、散热风扇、冷却液储液腔等附属结构，整套动力装置的自重更低，在早期航空动力自重控制要求极高的场景下，这种结构优势非常明显。旋转的缸体相当于一个自带的离心式风扇，飞行过程中迎面而来的气流叠加缸体旋转产生的离心气流，能够快速带走气缸燃烧产生的热量，即使在夏季低空大推力工况下，也不会出现常规固定缸体发动机容易出现的局部过热、气缸热变形等问题，大幅降低了空中动力故障的概率。

　　从产品功能特性来看，该型动力装置的气缸采用环形等距排布方式，所有气缸的中心线交汇于曲轴的固定中心点，每一个气缸对应的连杆都直接连接在曲轴的固定曲柄销上，不存在常规直列、V型发动机的多曲拐错落结构，曲轴的结构形式非常简单，仅需要设置单个曲柄销即可完成所有气缸的动力传递，加工难度大幅降低，不需要复杂的曲拐角度铣削、动平衡校准工序。缸体旋转过程中，每一个气缸的工作行程依次错开，旋转一周的过程中所有气缸依次完成进气、压缩、做功、排气的完整循环，动力输出的平顺性优于同缸数的固定缸体发动机，不需要额外设置大质量的飞轮来稳定转速，进一步降低了整套动力装置的自重。

　　从设计思路层面来看，该结构的核心设计逻辑是通过运动关系的倒置，简化动力传递路径，同时利用自身旋转动作解决散热需求，在早期材料工业、加工工艺水平有限的条件下，这种设计能够在有限的加工精度、材料强度基础上，实现更高的功重比。设计过程中需要重点解决旋转缸体的动平衡问题，所有气缸的重量差需要控制在极小的公差范围内，环形排布的角度误差需要控制在分级以内，避免高速旋转过程中产生偏心振动，影响航空器的飞行稳定性；同时，旋转部位的密封结构设计也是核心难点，燃油管路、润滑管路需要从固定的曲轴中心通入旋转的缸体内部，需要设置多道旋转密封结构，避免燃油、润滑油在高速旋转过程中出现泄漏，同时防止外界的粉尘、水汽进入油路造成部件磨损。

　　从外形尺寸与安装边界来看，该型动力装置整体为正圆柱形结构，外径尺寸由气缸的排布数量和单缸排量决定，轴向尺寸紧凑，安装端面设置在曲轴的固定端，通过法兰结构直接和航空器的机头承力框架连接，安装孔位采用环形等距排布，能够承受旋转过程中产生的轴向拉力和径向振动载荷。前端的螺旋桨安装座直接集成在旋转缸体的前端面，和缸体同步旋转，不需要额外设置传动连接法兰，安装螺旋桨时仅需要匹配安装座的孔位尺寸即可完成装配，不需要额外调整传动同轴度。需要注意的是，由于整套缸体处于旋转状态，发动机外围不能布置突出的管路、结构件，需要预留足够的旋转安全间隙，避免缸体旋转过程中和周边结构发生剐蹭，同时旋转区域需要设置防护结构，避免地面维护过程中人员接触旋转部件造成安全事故。

　　在日常维护场景中，这类结构的动力装置拆装逻辑和常规发动机存在明显区别，由于曲轴固定、缸体旋转，检查气缸压缩状态、气门间隙时，不需要盘动曲轴，只需要转动缸体即可依次完成所有气缸的检测作业，维护效率更高；但润滑系统的维护要求更高，因为缸体旋转过程中润滑油会在离心力作用下向气缸外侧甩动，需要设计专门的润滑油回流通道，保证润滑油能够顺利回流到曲轴箱内部，避免出现润滑油消耗过快、气缸积碳等问题。
