RASSOR转鼓

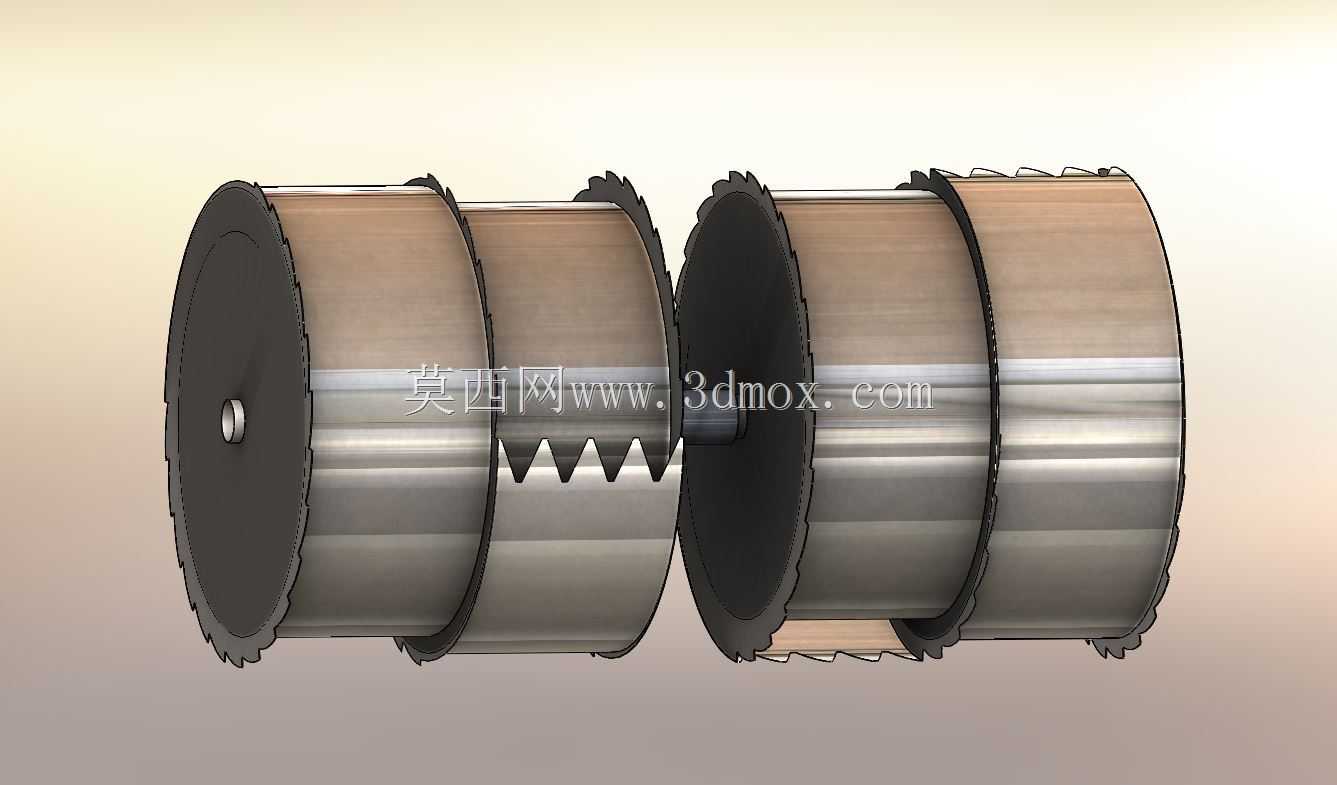

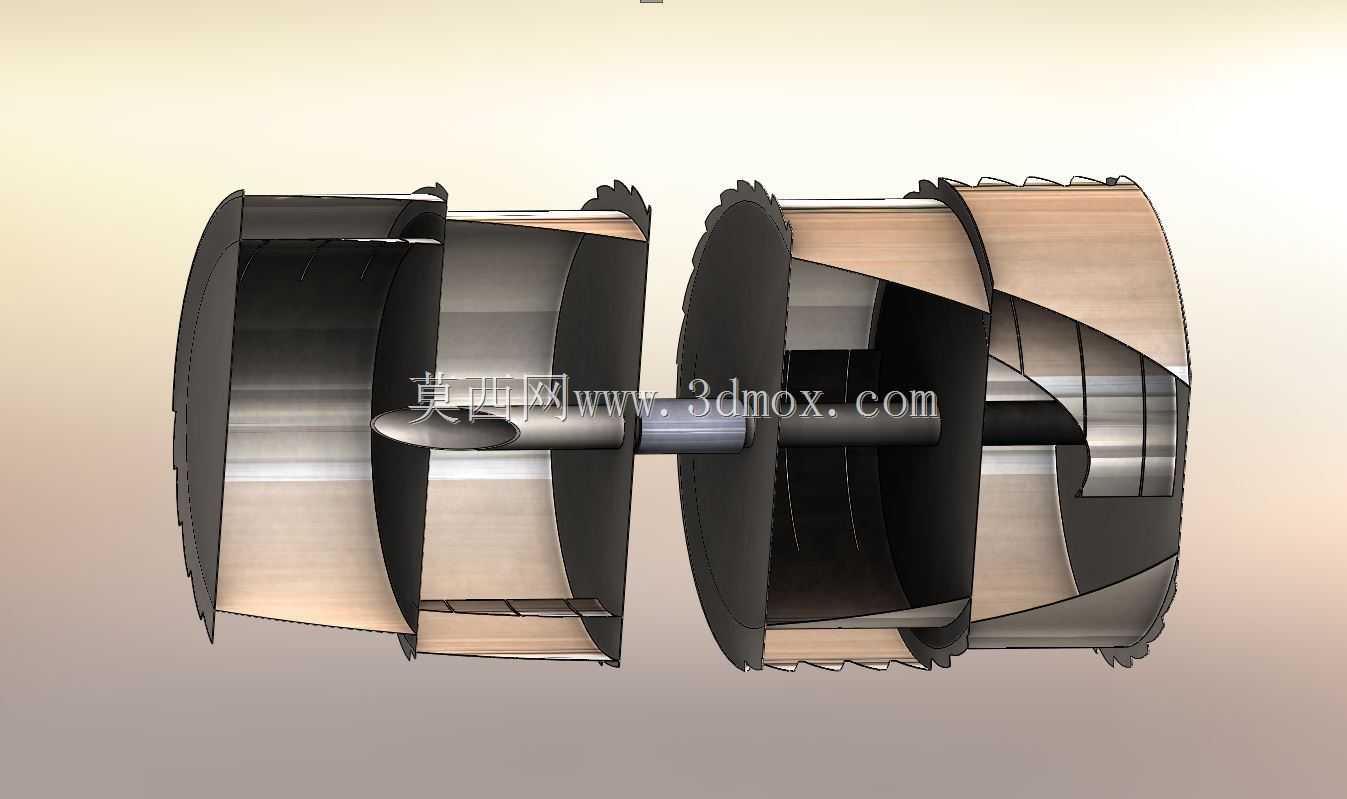

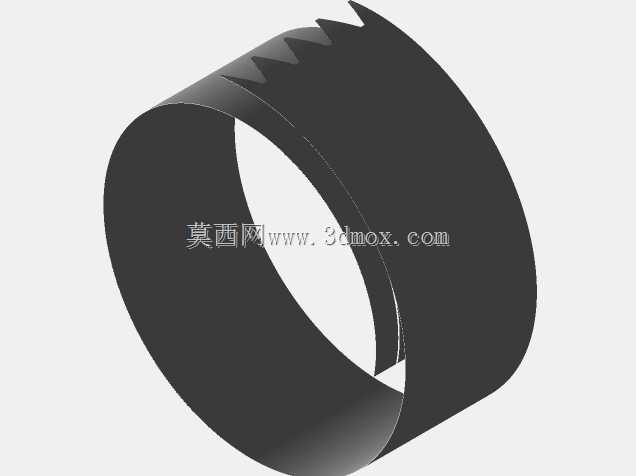

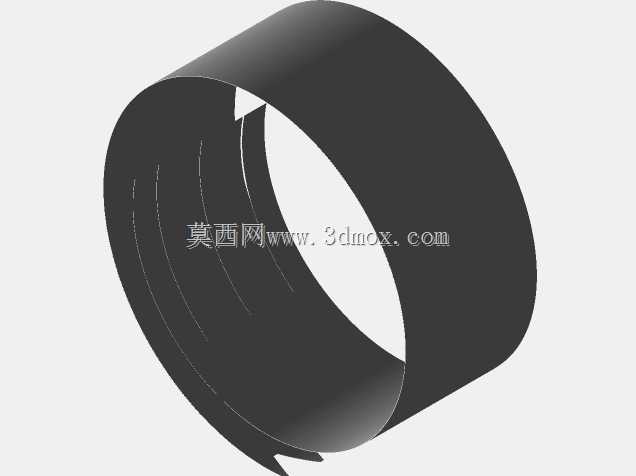

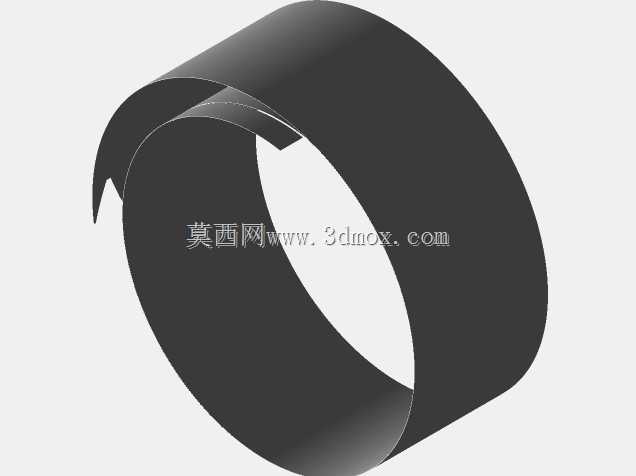

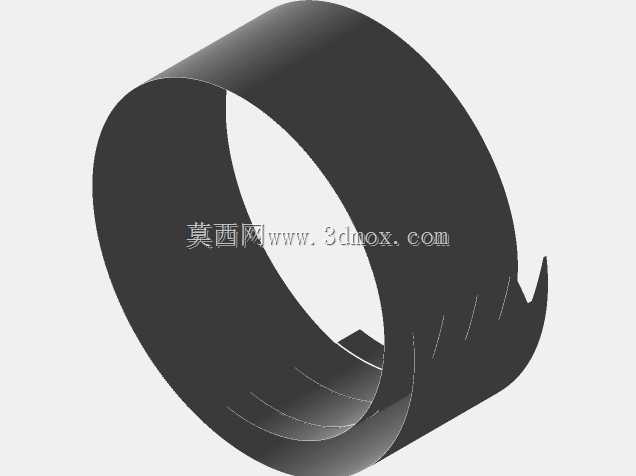

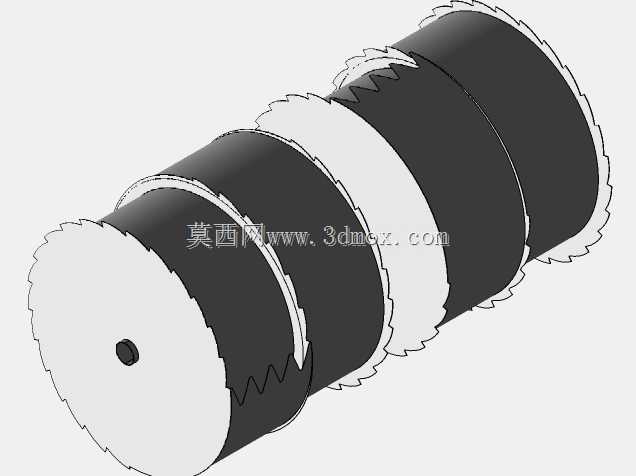

RASSOR滚筒结构简单、可靠、重量轻，具有足够的韧性，可在恶劣和多尘环境下正常工作。由轴、侧面、隔板和螺旋涂层组成。材料：我会使用碳耐磨钢。一个旋转鼓它有两个螺旋段，入口段旋转180度。两个滚筒都安装在轴上，入口之间呈90度角。根据初始半径的不同，最佳螺旋结构可以旋转1,2–1,3圈。注意该参数的精度对设备的效率有显著影响，另一个比例无效。它的内壁被切割成螺旋形。色带振动小，防止输入和输出通道堵塞。入口管道两侧有壁，防止材料滑落。滚筒的入口开口具有与进料通道相同的横截面，并且位于同一条线上，这大大减少了捡拾物料时施加在滚筒和机器臂上的力。横截面输入通道给定截面宽度和爬升螺旋。螺旋的螺距必须根据待加工材料的比例进行优化。为所有刀具提供齿是有利的。齿槽有助于侧断面下沉到材料中。计算机模拟和输入数据一样完美。这项任务的解决方案并不简单。只有没有实际测试的理论模型是不够的！通过对器件模型和材料的实际测试，验证了上述说法。可生产性和功能性在附带的视频真实模型上进行了说明。一个卷筒的技术参数：符合要求的最大值。在任何给定时间接合的勺子的最大总宽度：175 mm最大桶鼓质量：5 kg最大桶鼓直径：450 mm最大桶鼓长度：360 mm捕获的表土最小体积：17.6升一个桶实现的参数：桶鼓质量：4,98 kg桶鼓直径：450 mm桶鼓长度：360 mm最小体积在螺旋滚筒外壳设计1,25圈中捕获：理论体积-38升材料，当穿过地形时，滚筒的实际最终含量（65-68%）和部分材料损失将为24,7-25,8升材料。注意效率在较低的引力下降低，在较高的引力下提高。20转/分时的预计转鼓填充时间：1-3分钟-取决于入口的大小（螺距）和材料分数。20转/分时汽包的预计排空时间：0.5-2.5分钟-取决于入口的大小（螺距）和材料分数。可以通过改变滚筒或总秤的相关部分来修改目标参数。滚筒半径越小，能耗越低。真诚地，Luděkěechura LC–机械设计，ludekcechura@gmail.com
