便携框架式2T动力离心泵结构设计

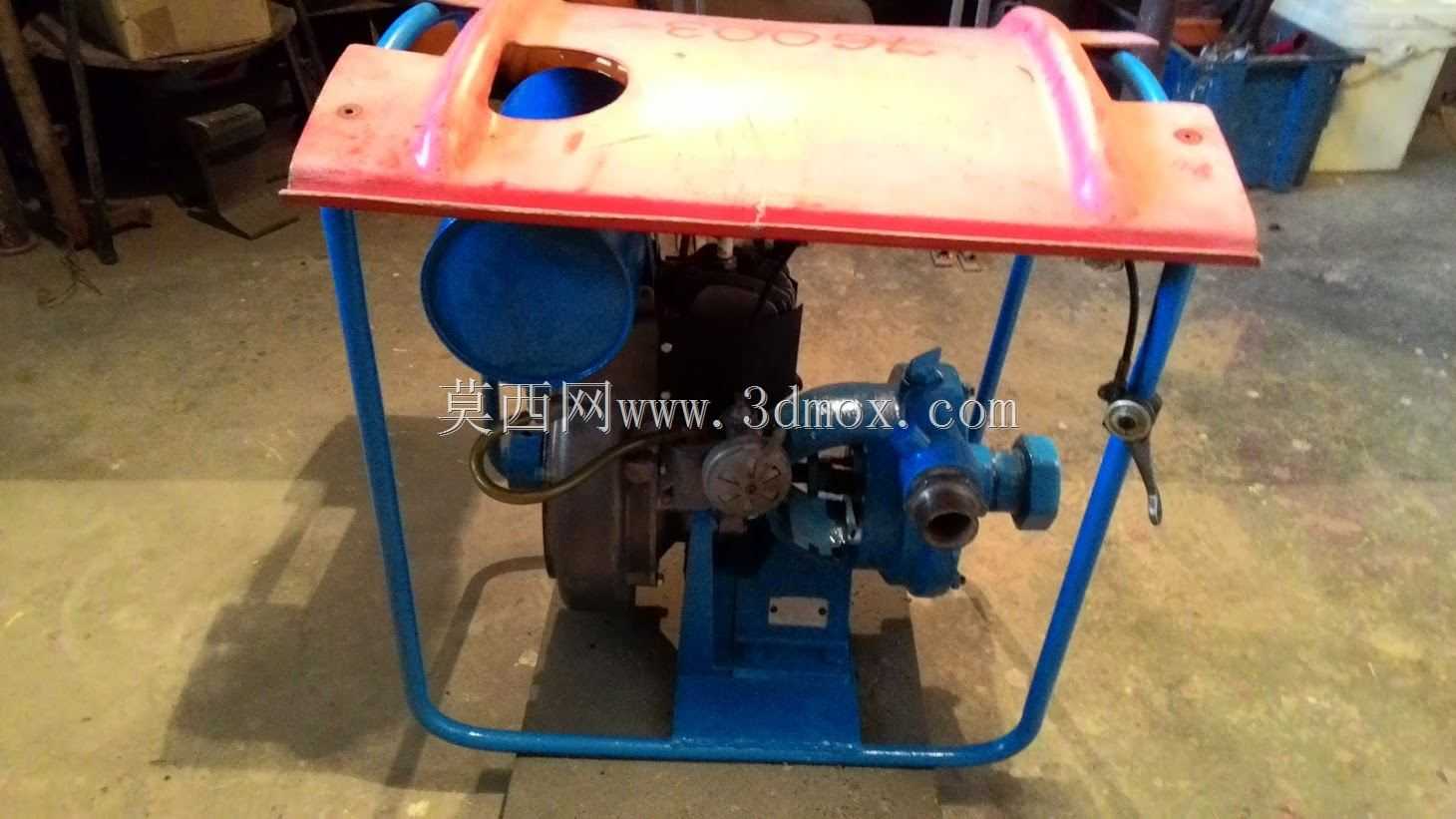

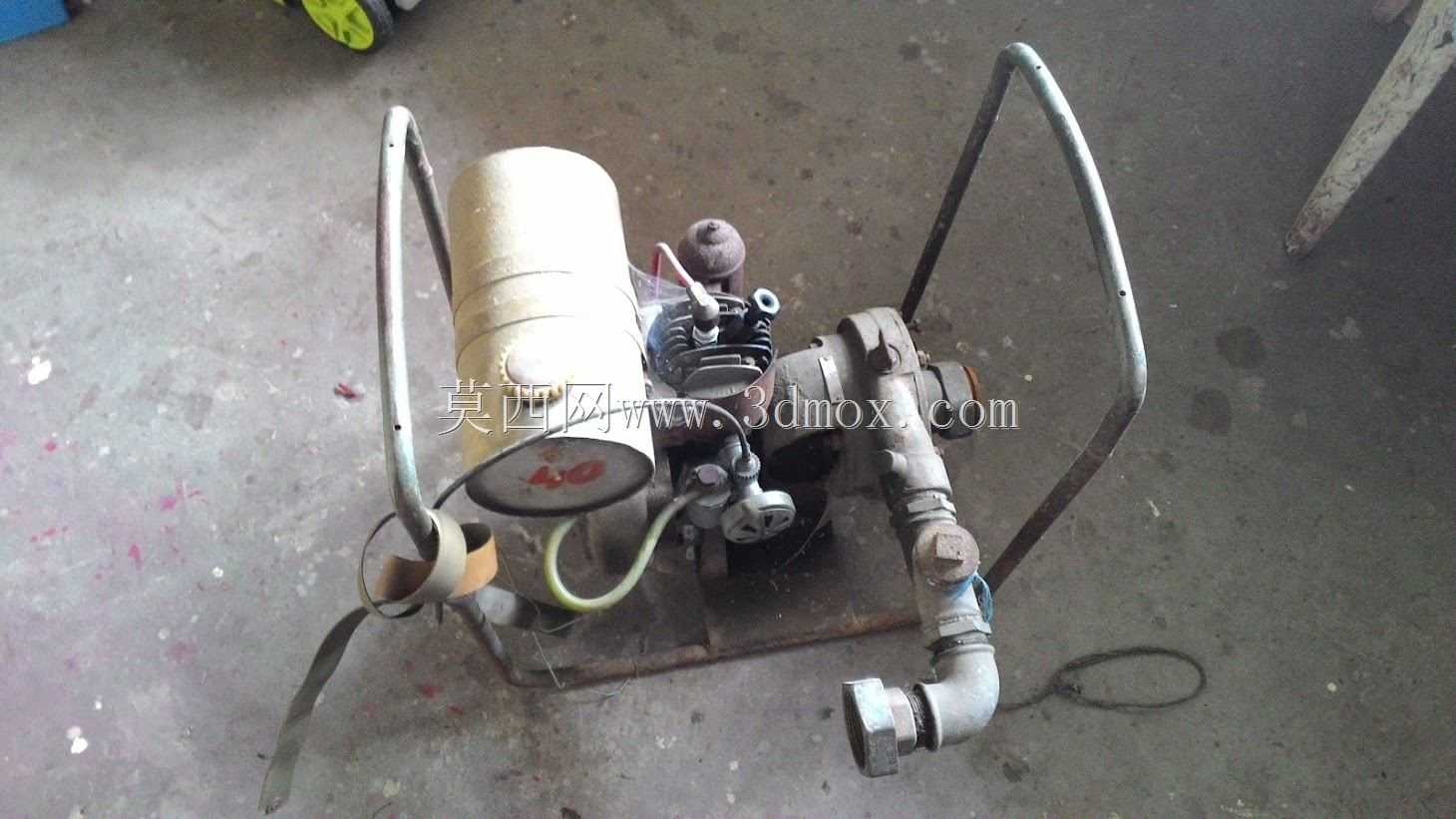

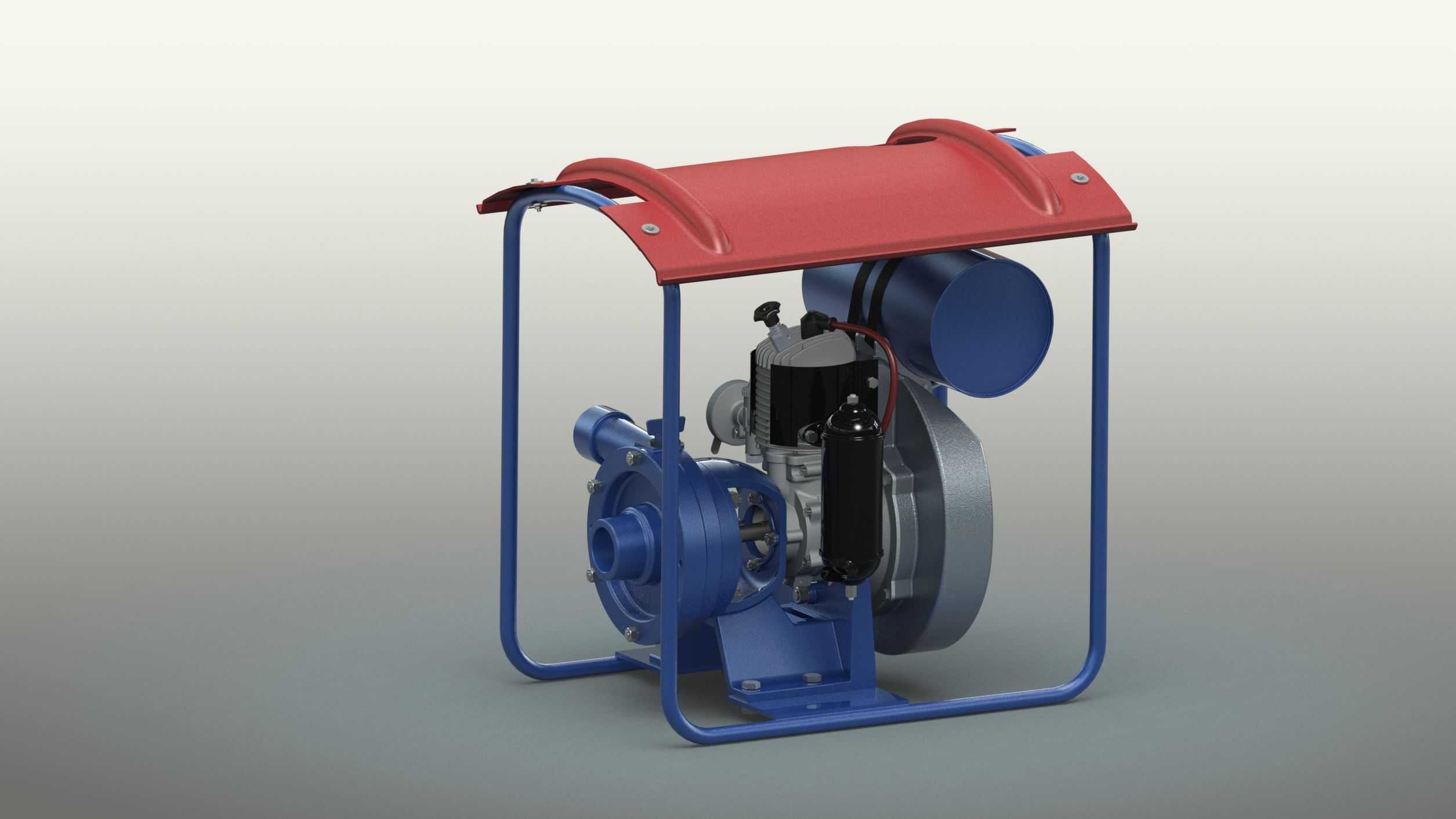

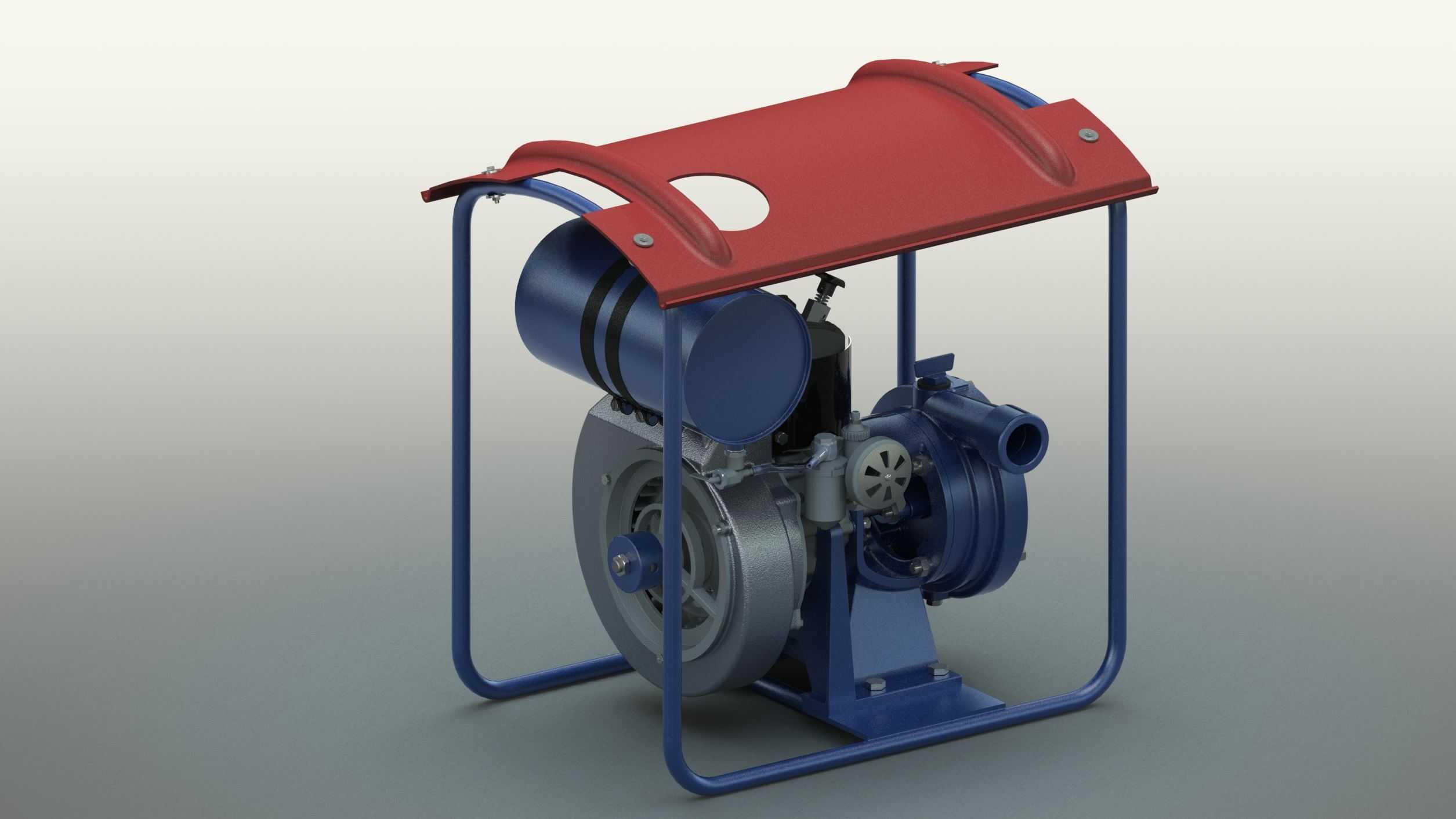

　　这款带动力集成的离心泵，主要面向无固定供电的野外作业场景设计，常见于农林灌溉、工地临时排水、应急防汛抽排、小型工程输水等作业环境，区别于市电驱动的固定安装泵组，它将动力单元与泵体集成在同一承载框架内，不需要额外配套电机与安装基座，转场时可直接通过框架抬运或借助小型运载工具转移，作业时仅需固定进水管路与出水管路即可启动运行，大幅降低了临时输水作业的前期准备工作量。从结构布局来看，整机采用管式弯焊框架作为承载主体，框架顶部设置冲压成型的弧形护罩，既可以避免作业过程中杂物掉落磕碰动力单元的散热结构与燃油系统，也能在雨天作业时阻挡直落的雨水溅入高压点火部件，减少户外作业的故障概率；框架的支腿底部预留了平整的安装贴合面，

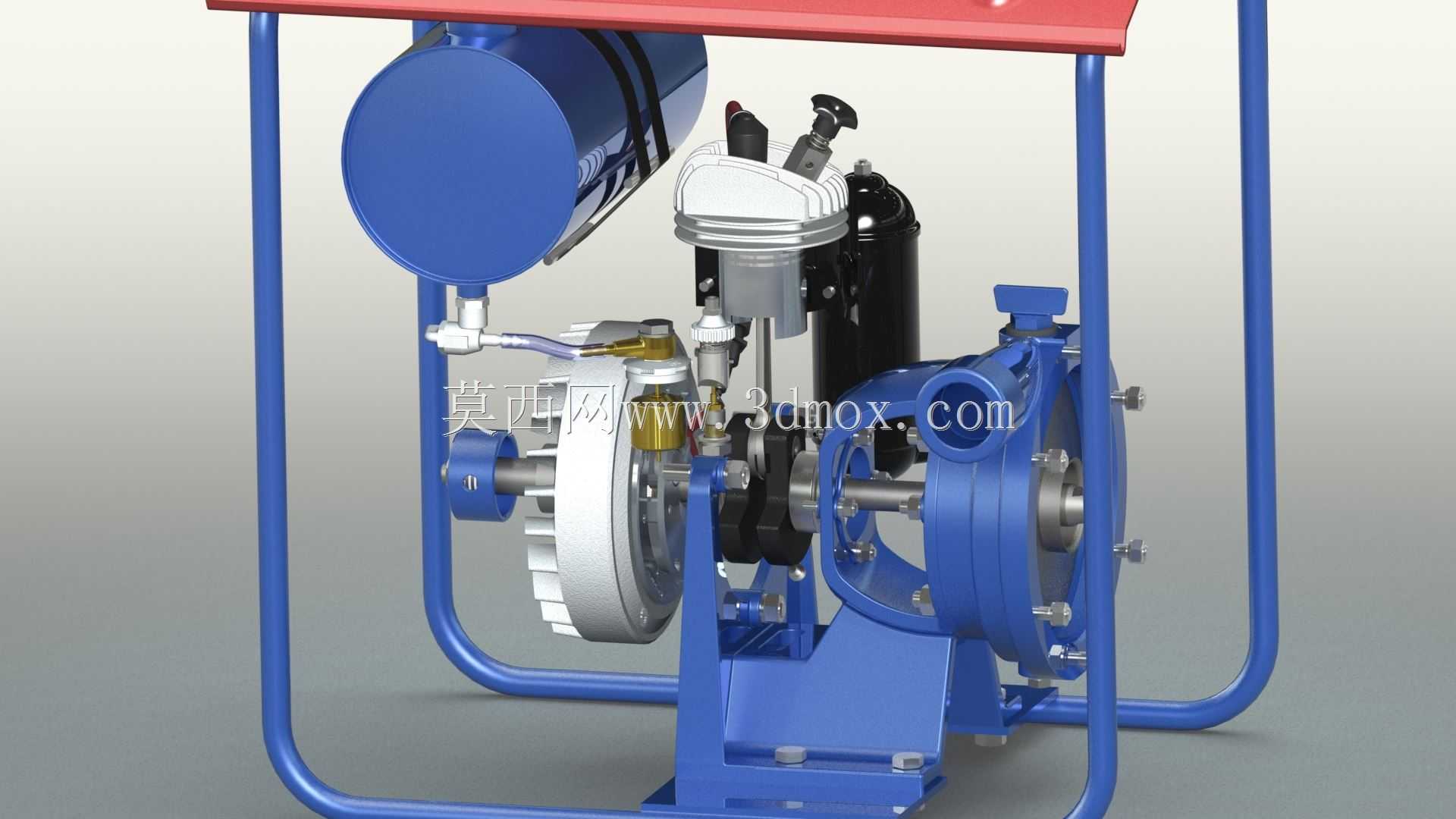

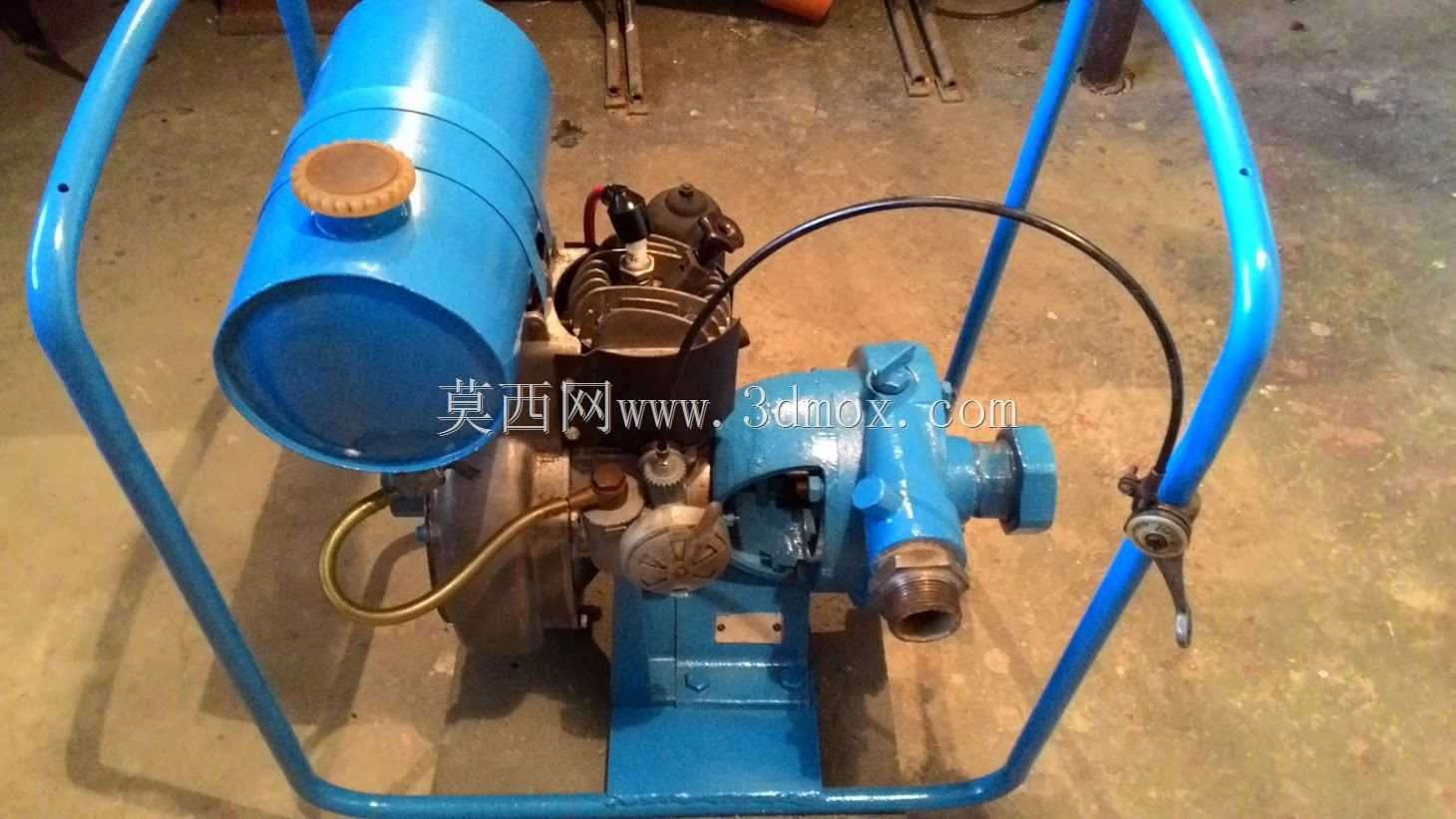

　　作业时可通过膨胀螺栓或压重块将整机固定在硬质地面上，抵消泵体运行时产生的振动偏移，不需要额外浇筑混凝土安装基础，适配野外复杂的地面条件。泵体部分采用单级离心式结构，进水口采用轴向直入设计，出水口为侧向上出结构，流道经过顺滑过渡处理，减少流体在泵腔内部的涡流损失，叶轮采用闭式结构设计，适配清水或含少量微小固体颗粒的水体输送，泵壳与动力单元的连接端设置了独立的机械密封腔，避免输送介质渗入动力输出轴的轴承部位，延长连续作业的无故障运行时长。动力单元采用单缸内燃结构，与泵体通过直连法兰同轴装配，省去了皮带传动或齿轮减速的中间传动环节，既减少了传动过程的功率损耗，也缩小了整机的横向安装尺寸，动力单元的燃油箱布置在缸体侧上方，

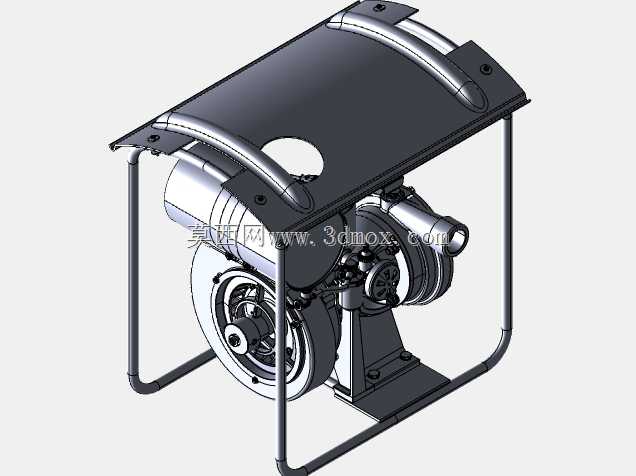

　　油箱容积匹配连续4小时以上的作业时长，排气侧设置了导流式消音结构，将排气方向导向框架外侧，避免高温气流直吹泵体或进水管路造成功率损耗。整机的安装边界控制在紧凑范围内，框架的长宽尺寸适配普通小型货运三轮车的货箱承载空间，整机重心落在框架几何中心偏下位置，抬运转场时不会出现明显的倾翻趋势，所有管路接口都采用标准通用的管螺纹规格，可直接适配市面上常见的输水软管与硬管接头，不需要额外加工转换接头。建模过程中对框架的弯管曲率、护罩的冲压折弯角度、泵体与动力单元的连接同轴度都做了装配干涉校验，所有焊接部位的预留焊接收缩量都按照实际钣金加工与焊接工艺要求设置，泵体流道的壁厚按照1.6倍额定工作压力的强度要求取值，框架管材的壁厚满足1.

　　5倍整机重量的吊装强度要求，确保模型结构可直接对接生产加工环节。日常维护层面，模型中预留了火花塞更换、机油加注、空滤拆卸、泵腔排水堵头的操作空间，不需要拆解框架即可完成常规的保养作业，泵体底部的放水堵头设置在流道最低位置，冬季作业结束后可排空泵腔内的存水，避免低温冻裂泵壳。
