PET瓶灌装线用冲水针结构设计

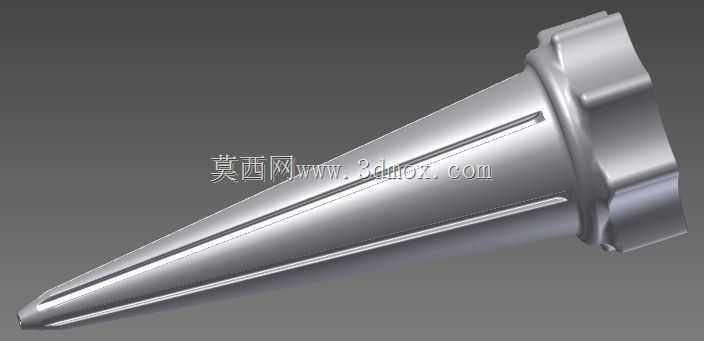

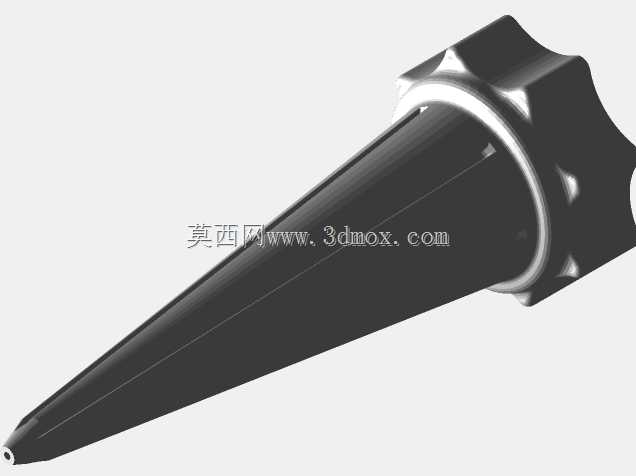

　　在含气饮料、瓶装饮用水、果汁饮品的高速灌装生产线上，冲瓶工位是整线卫生管控的核心环节，冲水针作为该工位直接接触瓶体内壁的执行构件，其结构合理性直接决定冲瓶效率、清洗覆盖率与后续灌装的卫生达标率。这款冲水针的整体构型采用锥状流线型主体设计，从根部的安装基座到顶端的喷口端平滑收窄，锥度匹配主流PET瓶的瓶口内径与瓶身内腔斜率，在冲瓶工位的升降机构带动下，可顺畅穿过PET瓶瓶口进入瓶腔内部，避免进针过程中剐蹭瓶口螺纹或瓶胚内壁，减少PET瓶身刮花、瓶口变形的不良品产生。

　　从功能实现逻辑来看，这款冲水针的根部设计有带防滑棱边的六角安装基座，基座边缘做了圆弧过渡处理，既可以配合快装卡箍或锁紧螺母实现快速装夹定位，保证冲水针在高压水流冲击下不会出现周向转动或轴向窜动，也能避免安装过程中尖锐棱角划伤操作人员的防护手套。安装基座与锥状主体的衔接处设计有环形密封槽，可嵌入食品级硅胶密封圈，当冲水针接入冲瓶机的供水分配器时，能够保证0.3-0.8MPa的高压清洗水不会从安装衔接处泄漏，避免冲瓶工位出现溅水、水压不足导致的清洗死角问题。

　　冲水针的内部流道采用等变径平滑过渡设计，从进水端的大直径流道逐步收窄到顶端的喷口，流道内壁全程做抛光处理，没有直角拐点或滞留死角，一方面可以减少高压水流的沿程压力损失，保证喷口出水压力稳定，另一方面也能避免清洗水中的微量杂质在流道内部沉积，防止长期使用后出现流道堵塞、喷口出水偏斜的问题。顶端喷口采用多向微喷孔布局，并非单一的直喷孔，可在高压水通入时形成伞状喷射面，覆盖PET瓶的内壁全周，包括瓶底的凹陷区域、瓶肩的圆弧过渡区域，保证360度无死角冲洗，将瓶胚在吹制过程中残留的微量塑料碎屑、储运过程中落入的灰尘完全冲刷排出，满足食品灌装的卫生要求。

　　从安装边界维度考量，这款冲水针的主体长度适配500ml-2L容量的常规PET瓶型，安装基座的外径尺寸匹配主流冲瓶机的工位安装孔位公差，不需要对现有冲瓶设备的分配器结构做额外改造，可直接替换同规格的老旧冲水针，降低产线配件更换的适配成本。锥状主体的最大外径小于常规PET瓶瓶口的最小通径，在升降机构的行程范围内，进针和退针过程中与瓶口的单边间隙保持在1.5mm以上，即使在产线高速运行、瓶身存在微小定位偏差的情况下，也不会出现撞针、卡瓶的故障，适配每小时24000瓶的高速灌装线运行节奏。

　　在实际工况适配性上，这款冲水针的主体材质选用符合食品接触标准的不锈钢材质，表面做钝化处理，可耐受灌装生产中常用的二氧化氯、过氧乙酸等消毒清洗剂的腐蚀，长期使用不会出现生锈、表面剥落的问题，不会对瓶内造成二次污染。锥状主体的外表面做低粗糙度抛光处理，冲洗过程中溅落到针体外表面的水会快速形成水膜滑落，不会在针体表面残留水珠，避免退针过程中水珠滴落到瓶身外壁，影响后续的贴标工序粘结牢度。

　　从结构设计的细节优化点来看，这款冲水针的喷口端做了圆弧钝边处理，没有尖锐的边缘，即使在进针过程中出现意外碰撞瓶身的情况，也不会戳穿PET瓶壁或在瓶内壁留下划痕，减少冲瓶工序的不良损耗。安装基座的防滑棱边采用等距六方设计，可配合普通开口扳手实现快速拆装，不需要定制专用的拆装工具，方便产线维护人员在日常检修时快速更换磨损的冲水针，减少产线停机维护的时间。另外，针体的锥度设计充分考虑了不同瓶型的兼容性，在针对小口径的350ml迷你PET瓶或大口径的1.5L广口PET瓶时，仅需更换对应喷口规格的同系列冲水针，安装基座尺寸保持一致，不需要调整升降机构的行程参数，提升了产线换型的效率。
