便携玻璃瓶装淡香水外观结构设计

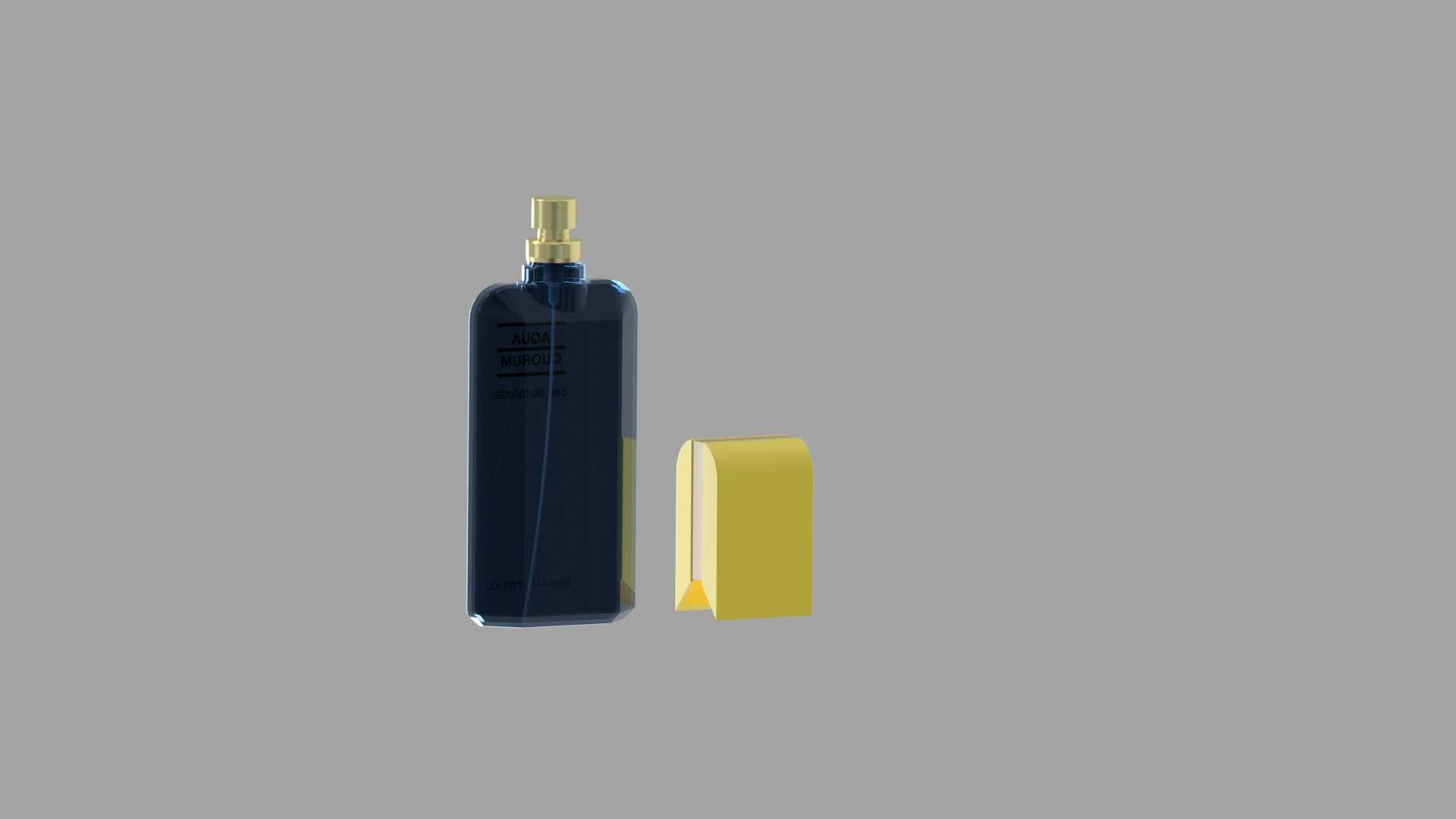

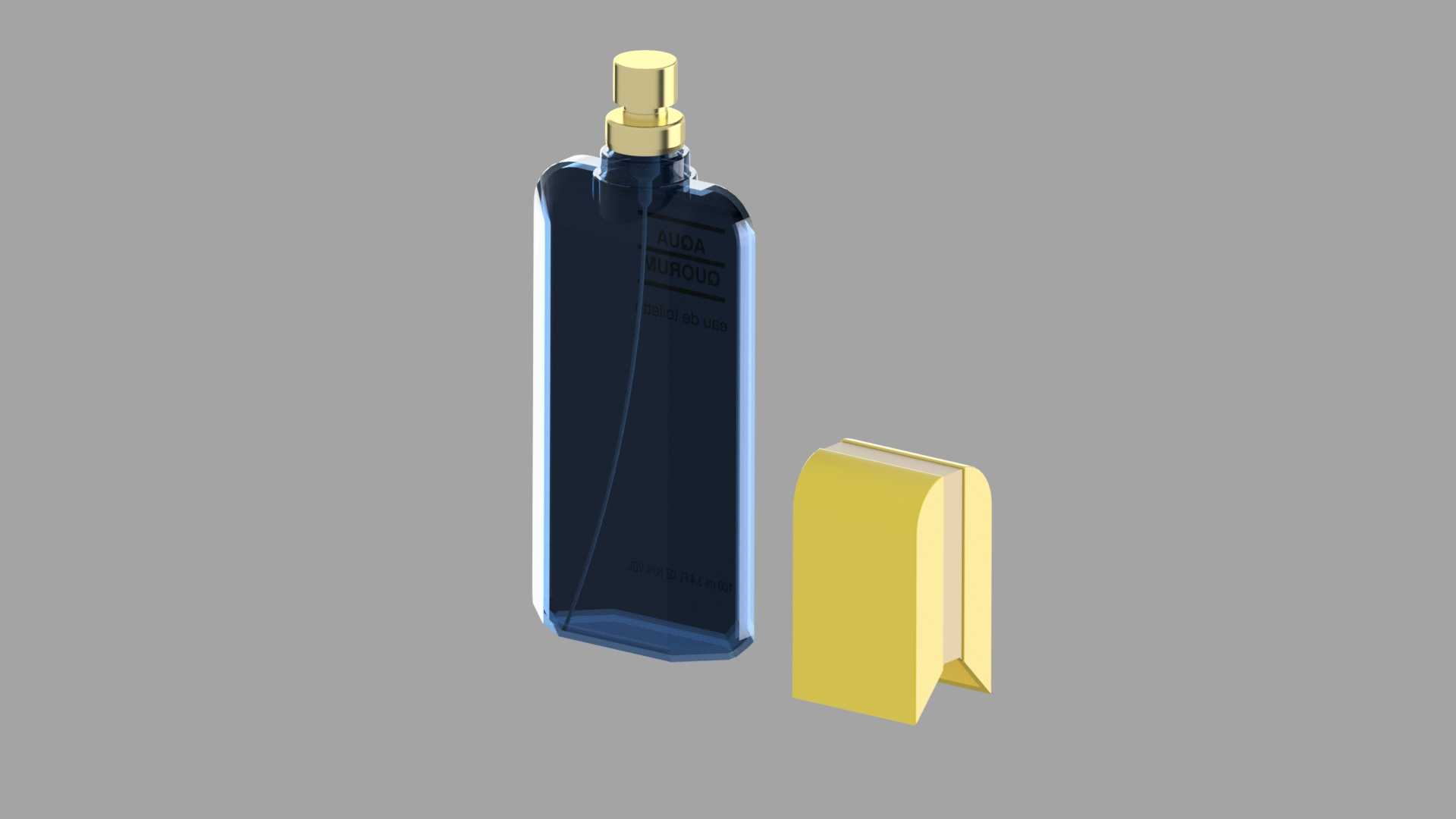

　　本次呈现的香水瓶三维结构，核心面向日化快消品的包装设计落地场景，可直接对接香氛产品的包装开模、结构验证、展示渲染全流程环节。日常做日化包装结构设计时，这类便携款香水瓶的边界约束非常多，首先要兼顾手持握持的手感，瓶身主体采用扁长型的切角长方体构型，整体宽度控制在35mm左右，厚度18mm，不含喷头的瓶身高度为110mm，刚好适配成年用户单手握持的尺寸区间，放在随身小包、牛仔裤口袋里也不会出现突兀的凸起，日常携带的剐蹭风险也能通过边角的大圆弧过渡降到最低。瓶身主体选用透明钠钙玻璃材质，壁厚控制在2.2mm，这个厚度是经过反复验证的——既可以保证玻璃成型时的流动性，避免吹制过程中出现壁厚不均、冷纹等缺陷，又能控制整体瓶身重量，

　　整瓶满装状态下重量不超过120g，符合便携产品的重量控制要求。瓶身内部的储液腔做了等距偏移设计，底部预留3mm的沉台，一方面可以提升瓶身放置时的稳定性，避免放置在光滑台面出现滑坠，另一方面也能给吸管末端预留足够的余量，保证瓶内香水剩余量不足5ml时依然可以正常抽吸，不会出现最后一点液体无法吸出的浪费问题。顶部的喷雾泵头采用标准的15mm口径卡口结构，和玻璃瓶口的配合过盈量控制在0.15mm，装配时不需要额外涂胶，依靠卡口的弹性变形就能实现密封，泵头的按压行程设计为4mm，按压力度控制在15N左右，每次按压的出液量稳定在0.12ml±0.02ml，刚好是单次使用香氛的合理剂量，不会出现按压过重喷量过多、或者按压过轻出液不足的问题。

　　泵头外部的金色装饰罩采用ABS材质表面真空镀金色工艺，和瓶身的深蓝色半透明质感形成视觉对比，装饰罩和泵头的配合采用周向3个均匀分布的卡扣定位，装配后没有松动旷量，同时也方便后续生产环节的快速拆装，不需要额外的紧固件。配套的保护外盖采用和装饰罩同色系的浅黄色ABS材质，盖身做了微弧的收腰设计，内壁设置一圈1mm高的凸筋，和泵头颈部的凹槽配合，扣合时会有清晰的卡位反馈，盖合后可以完全罩住喷雾嘴，避免日常携带过程中误触按压导致香水漏液，外盖和瓶身的配合间隙控制在0.3mm，既不会因为间隙过大出现晃动异响，也不会因为间隙过小导致开盖困难。做这类结构设计的时候，还要重点考虑装配工艺的可行性，玻璃瓶身的瓶口平面度要求控制在0.05mm以内，

　　保证和泵头的密封垫片完全贴合，避免长期存放出现挥发渗漏的问题；所有塑料件的拔模斜度统一设置为1.5度，既可以满足注塑生产的脱模要求，又不会在外观面留下明显的拔模痕迹，影响产品的视觉质感。另外在结构验证阶段，还要模拟1.2米高度自由跌落至水泥地面的工况，瓶身的边角圆弧R3设计可以分散跌落时的冲击力，避免玻璃出现碎裂；泵头的弹簧采用304不锈钢材质，耐香水中的酒精、香精成分腐蚀，保证整瓶产品在三年保质期内的喷雾功能正常，不会出现弹簧锈蚀导致的按压卡顿问题。这类结构模型在实际项目中，既可以作为香氛产品的结构原型做快速改型，调整瓶身长度、宽度、容量参数适配不同规格的产品，也可以用于产品宣传的渲染素材制作，不需要重新搭建基础结构，只需要调整材质、配色参数就能快速输出不同风格的展示效果，大幅缩短日化包装产品的开发周期。
