卡车轻量化金属板低速防护梁结构设计

　　商用车低速防护结构是整车被动安全体系里容易被忽略的组成部分，日常运营场景里，低速剐蹭、停车场挪车碰撞、园区内低速工况下的异物撞击，都需要这类防护结构承担第一道缓冲与阻隔作用，避免外力直接侵入车架、油箱、管线等核心底盘部件，减少小事故带来的维修成本与停运损失。这套防护结构的设计核心逻辑，是在满足低速防护刚度要求的前提下，尽可能压缩整体重量，毕竟商用车每一公斤的自重降低，都能直接转化为长期运营的载荷空间与燃油经济性收益。

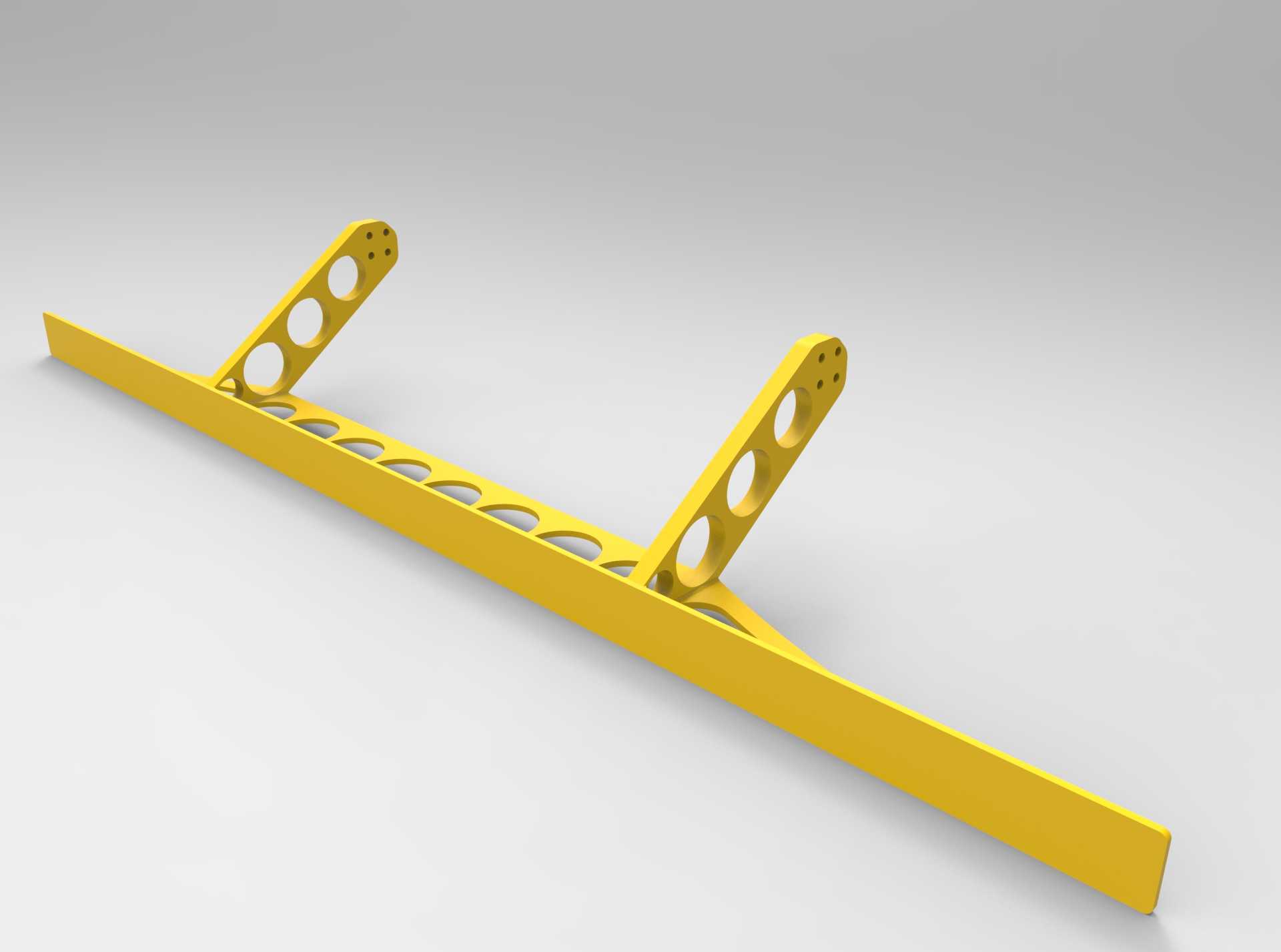

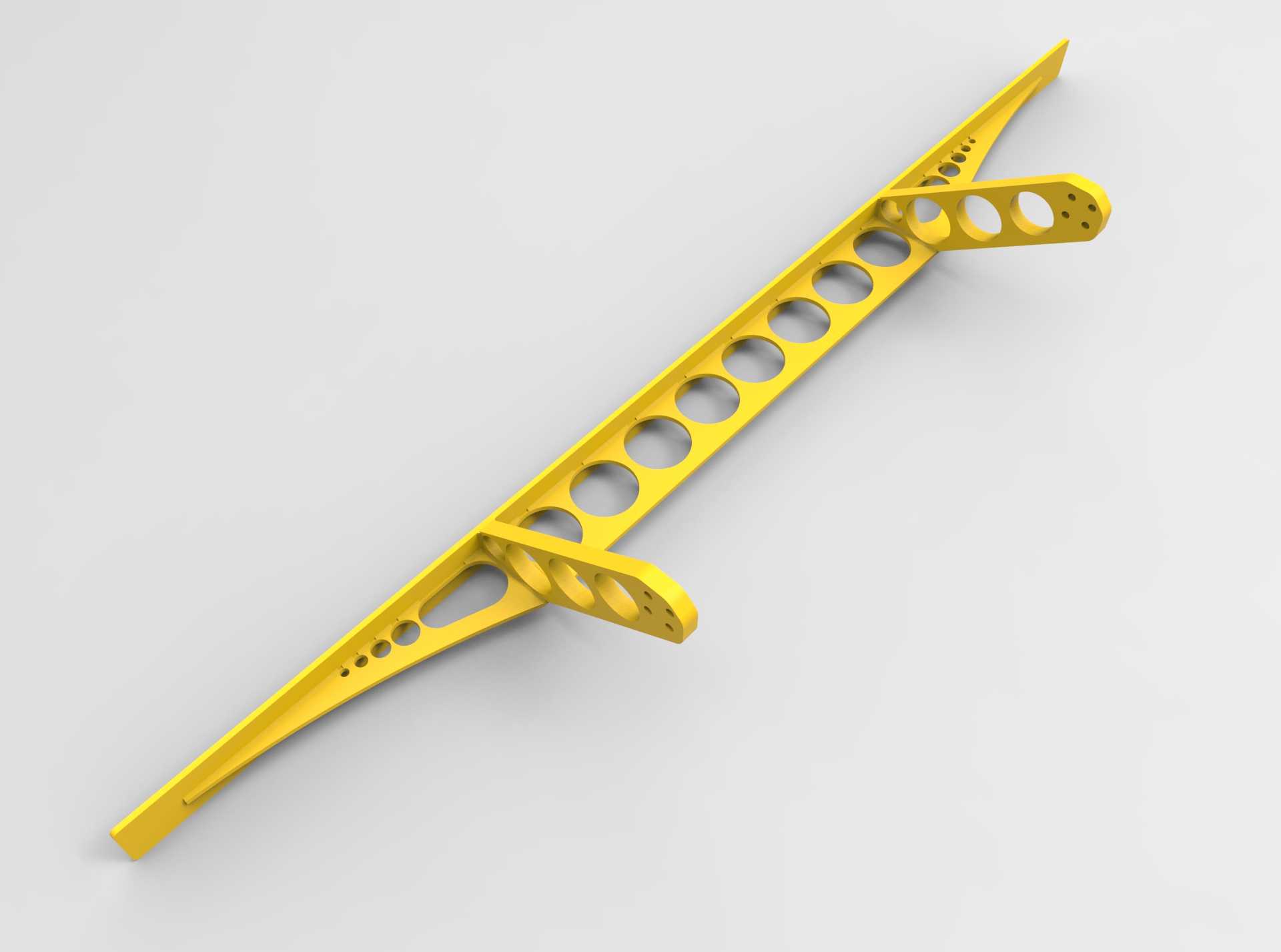

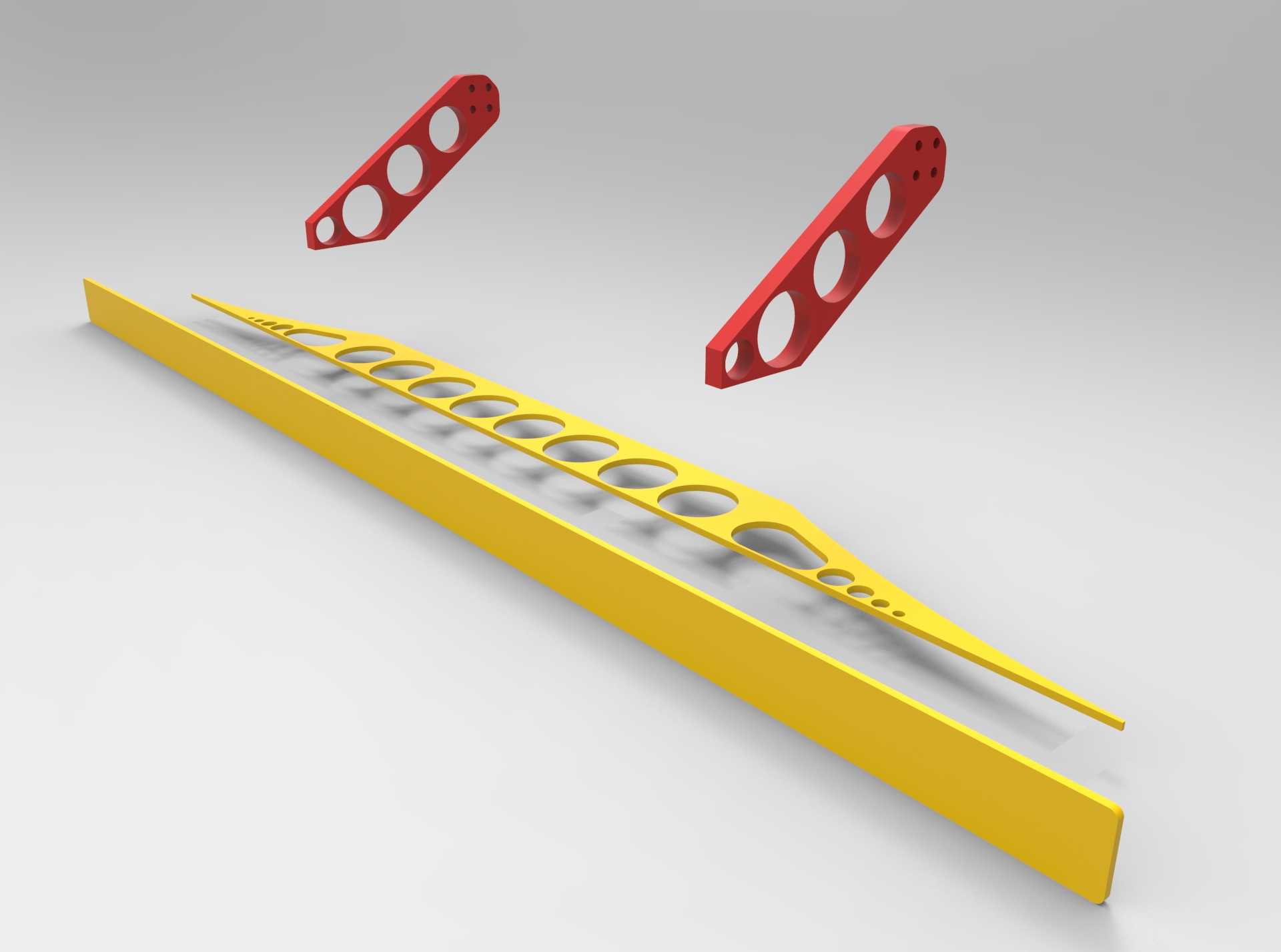

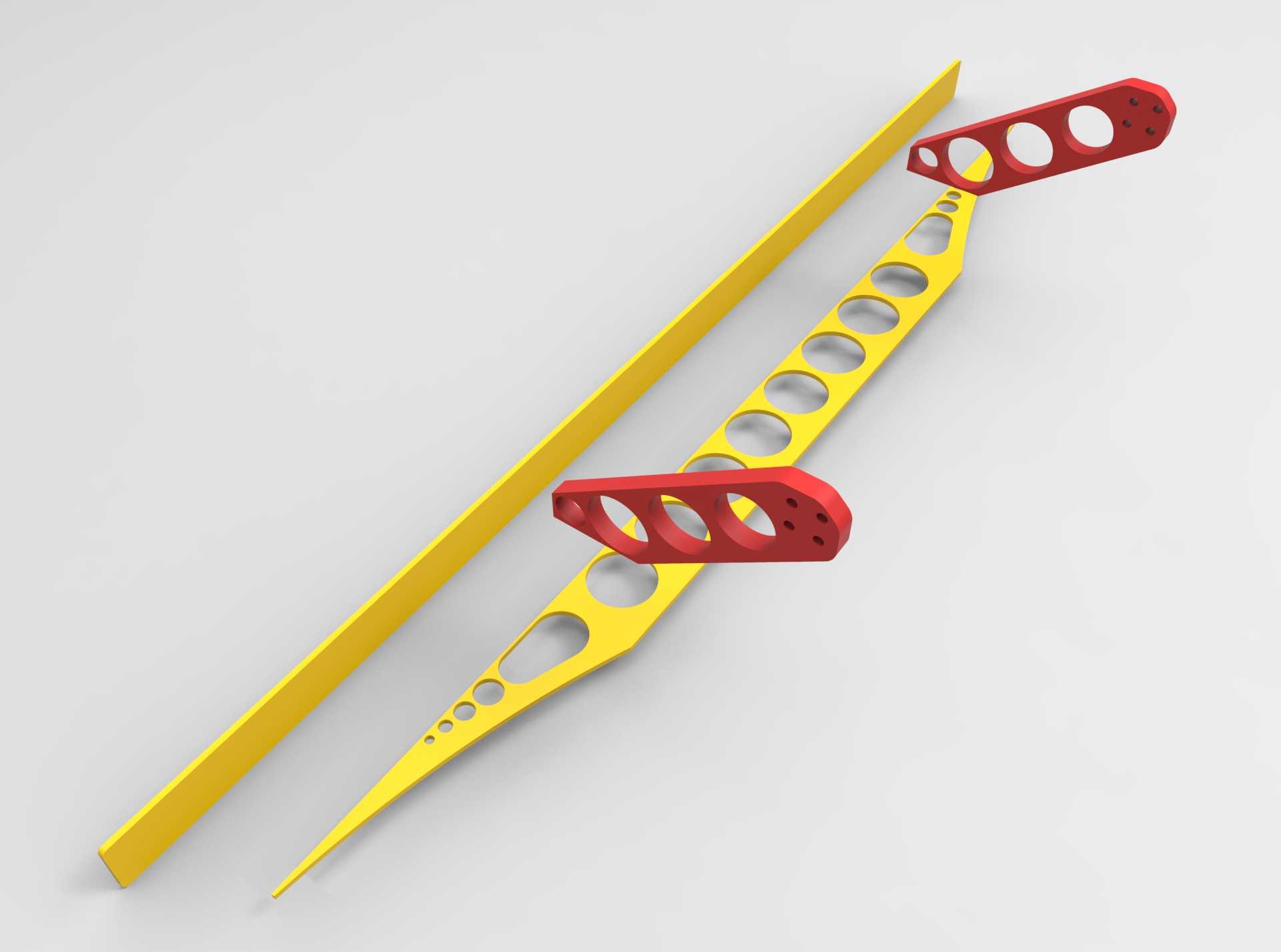

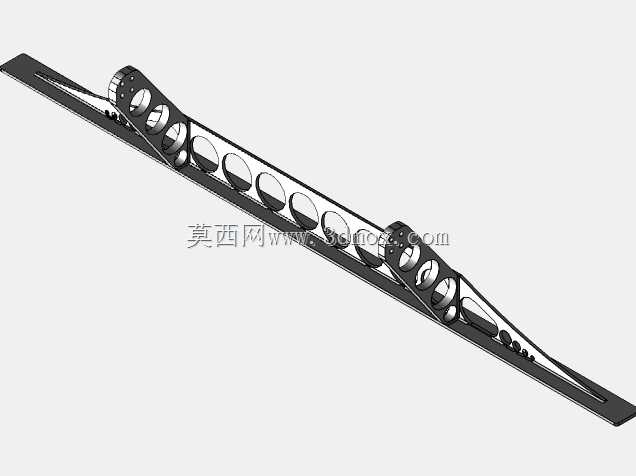

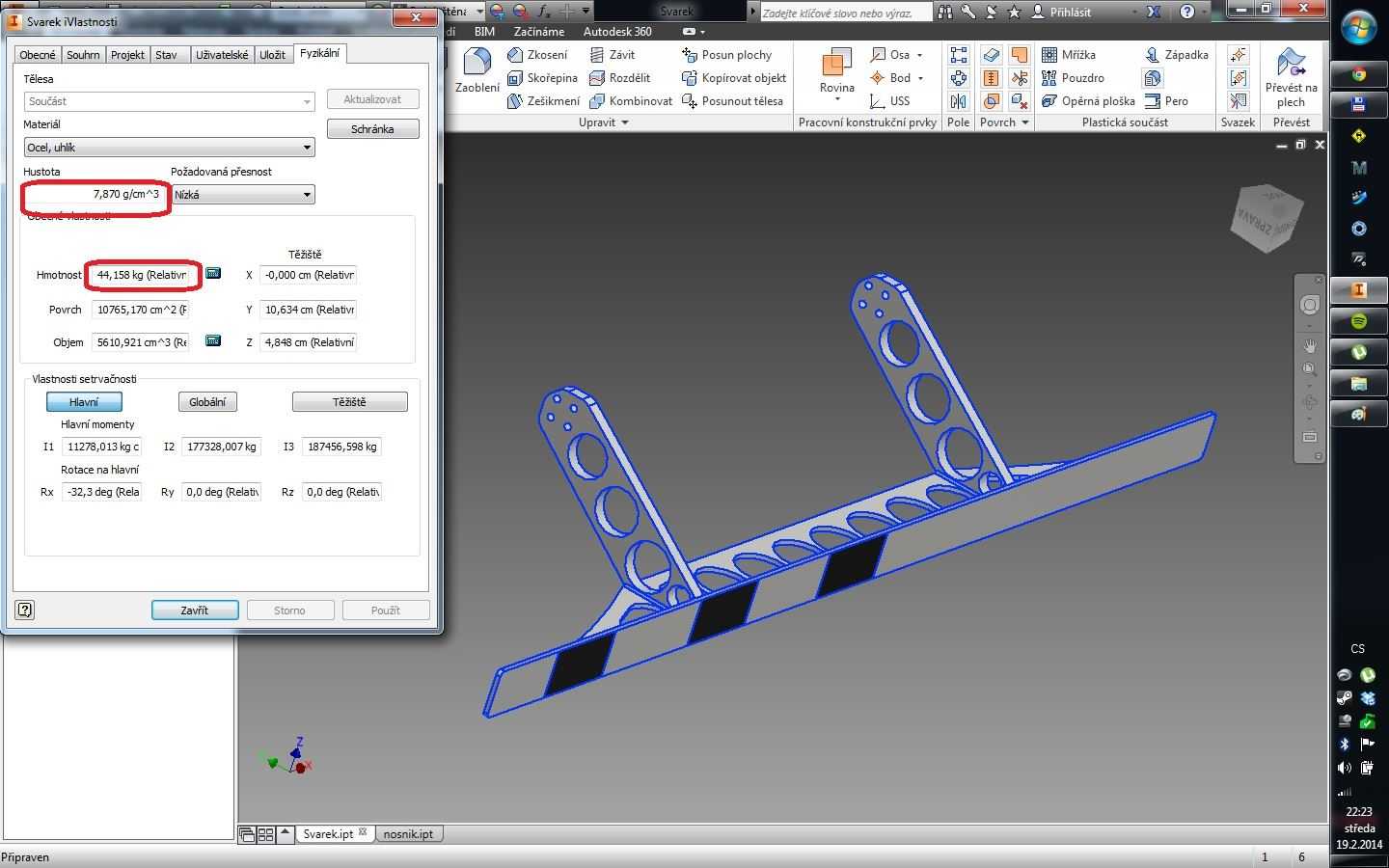

　　整套构件仅由三类不同的钣金零件组焊而成，没有额外的复杂机加工件，也不需要定制异形型材，完全依托常规板材加工工艺实现量产落地。其中长条形的主承载梁采用10mm厚度钢板加工，通过激光切割工艺直接成型，梁体沿长度方向排布了多组连续的镂空减重孔，孔型沿梁的受力梯度做了差异化设计：靠近安装固定端的位置孔径更小，保留更多实体材料承担安装点的应力集中，向梁的自由端延伸时孔径逐步调整，在不削弱截面抗弯模量的前提下最大化切除非承载区域的材料，梁体末端做了收窄的楔形处理，既可以降低端部的风阻，也能避免尖锐直角在碰撞时对第三方物体造成过度剐蹭。

　　两侧的红色连接支架采用30mm厚度钢板加工，因为厚度超出常规激光切割的经济加工范围，选用水切割工艺完成外形加工，支架上同样设计了多组大尺寸圆形镂空，在保证连接刚度的前提下削减冗余重量，支架上预留的安装孔位直接对应车架纵梁的标准安装点位，不需要额外制作转接件，安装时可以直接通过螺栓组完成与车架的固定，后期维护更换时拆卸也十分便捷。三类零件完成加工后，通过焊接工艺拼接为整体结构，焊接位置沿零件贴合的焊缝满焊处理，保证连接位置的强度能够传递碰撞时的冲击力，不会在受力时出现焊缝开裂的问题。

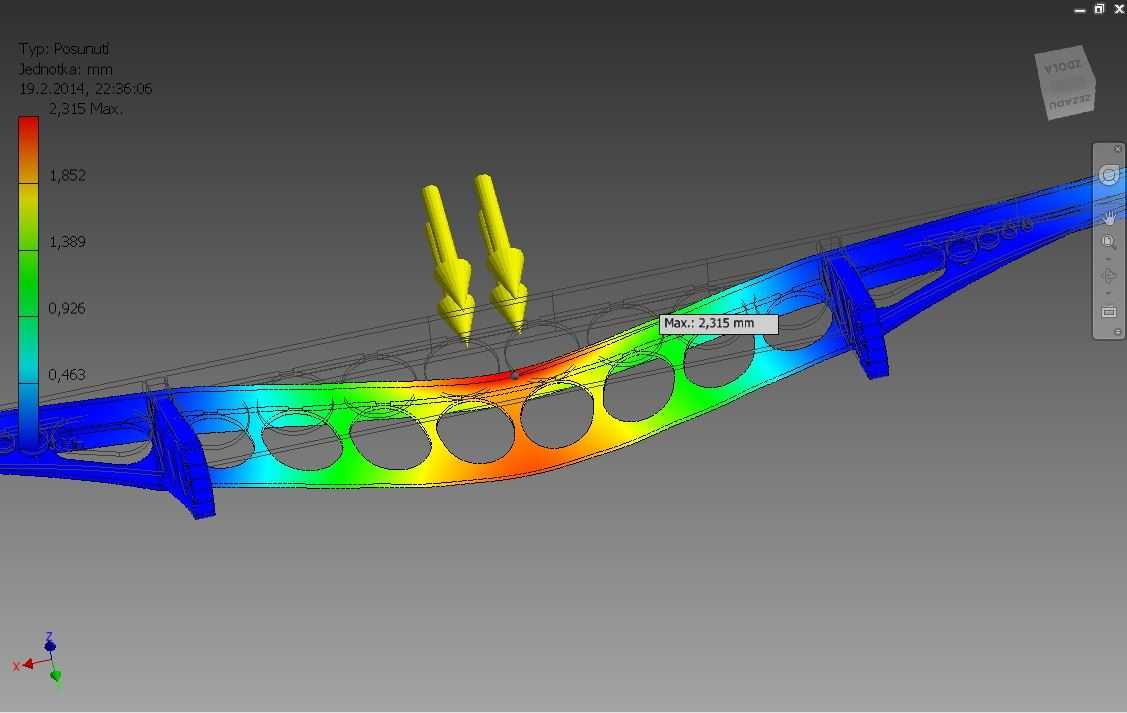

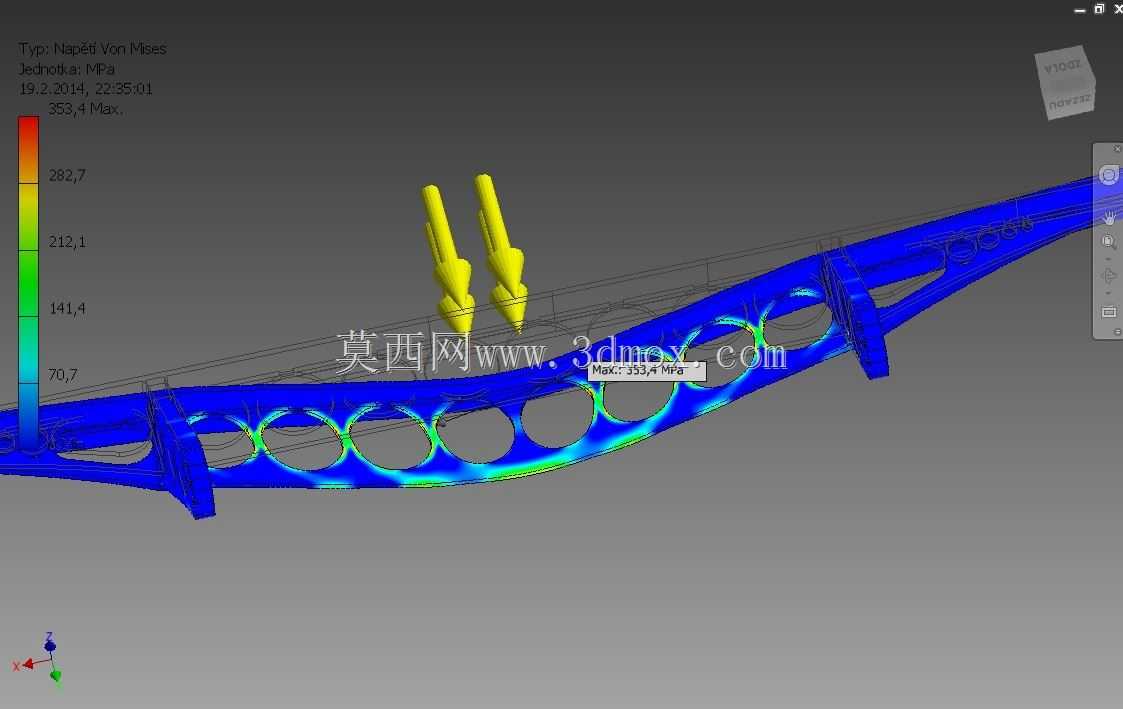

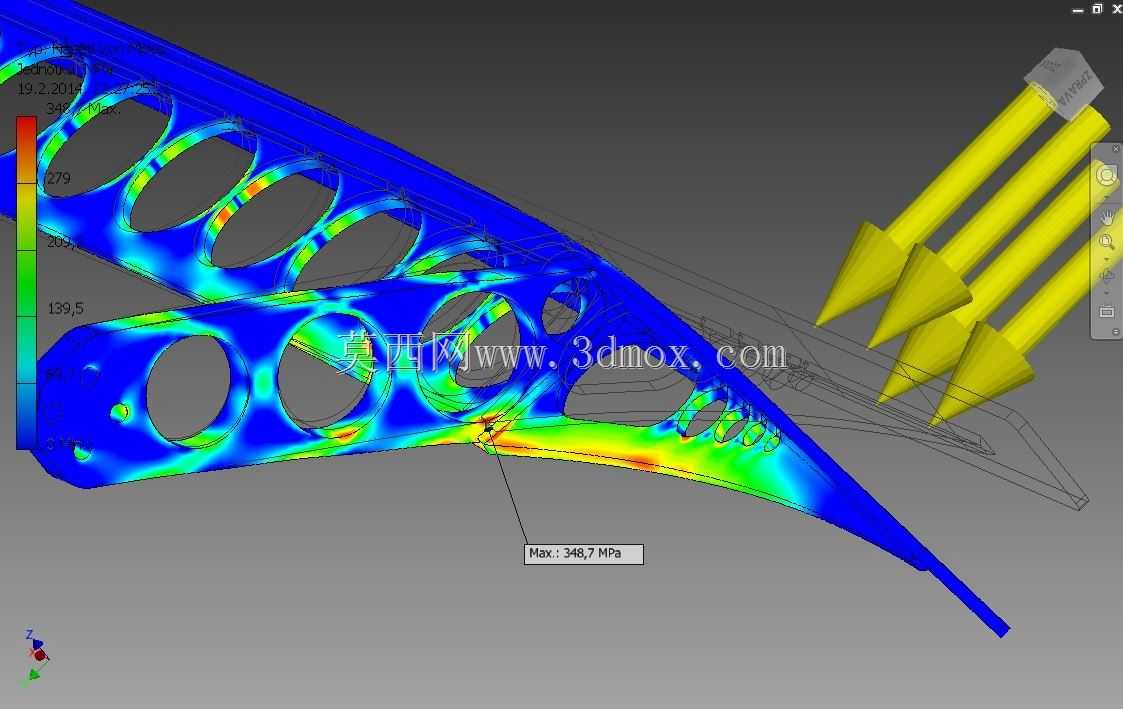

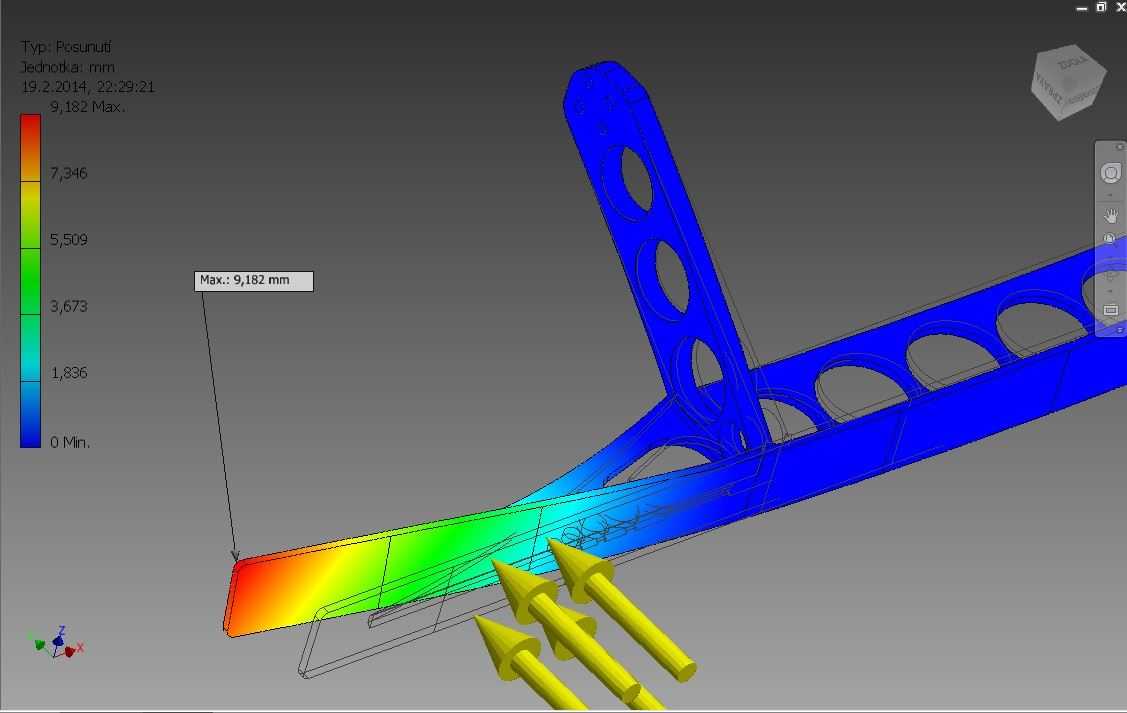

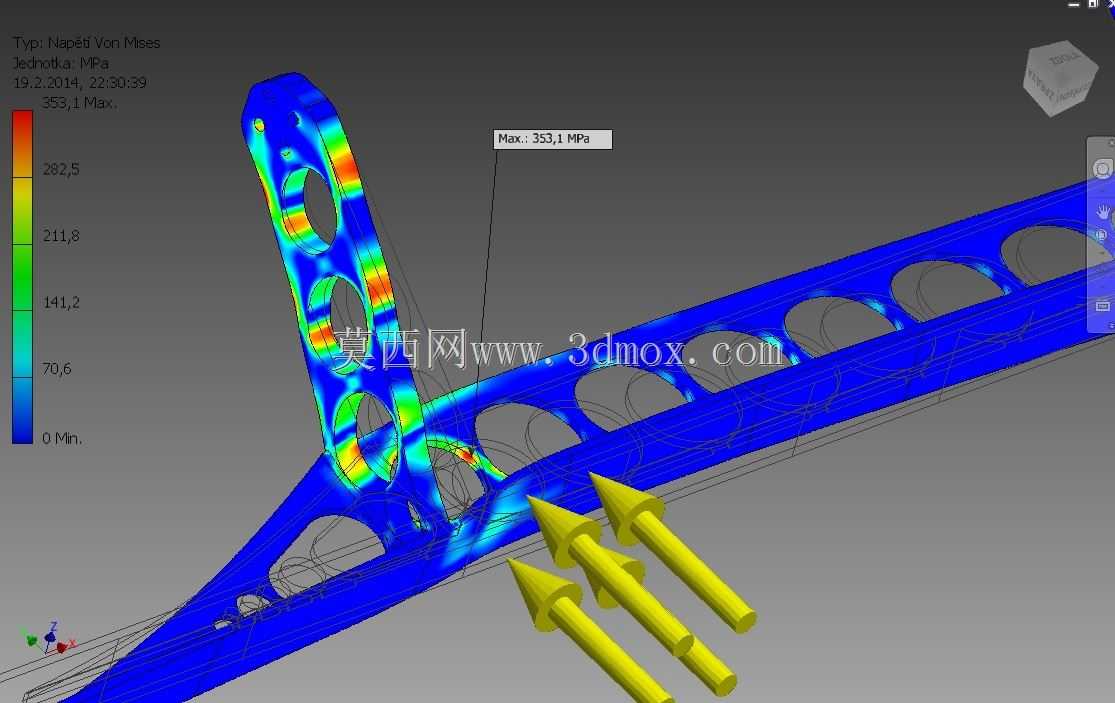

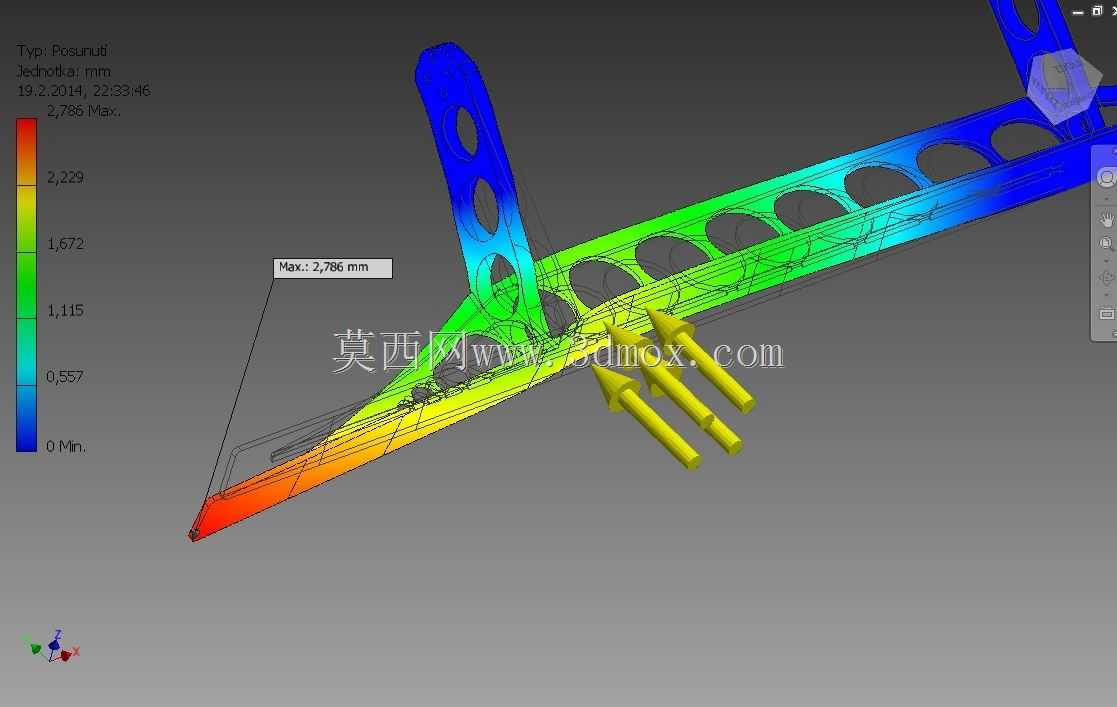

　　从受力表现来看，不同载荷工况下的结构形变与应力分布都控制在材料许用范围内：常规低速正面碰撞工况下，结构最大应力出现在支架与主横梁的连接位置，整体形变处于弹性变形区间，不会出现不可逆的结构弯折；偏置碰撞工况下，应力沿主横梁的长度方向均匀传递，最大形变集中在碰撞接触点附近，不会出现整体断裂脱落的问题；极端低速重载撞击工况下，结构会通过预设的形变区域吸收部分冲击能量，避免冲击力直接传递到车架本体造成车架变形。

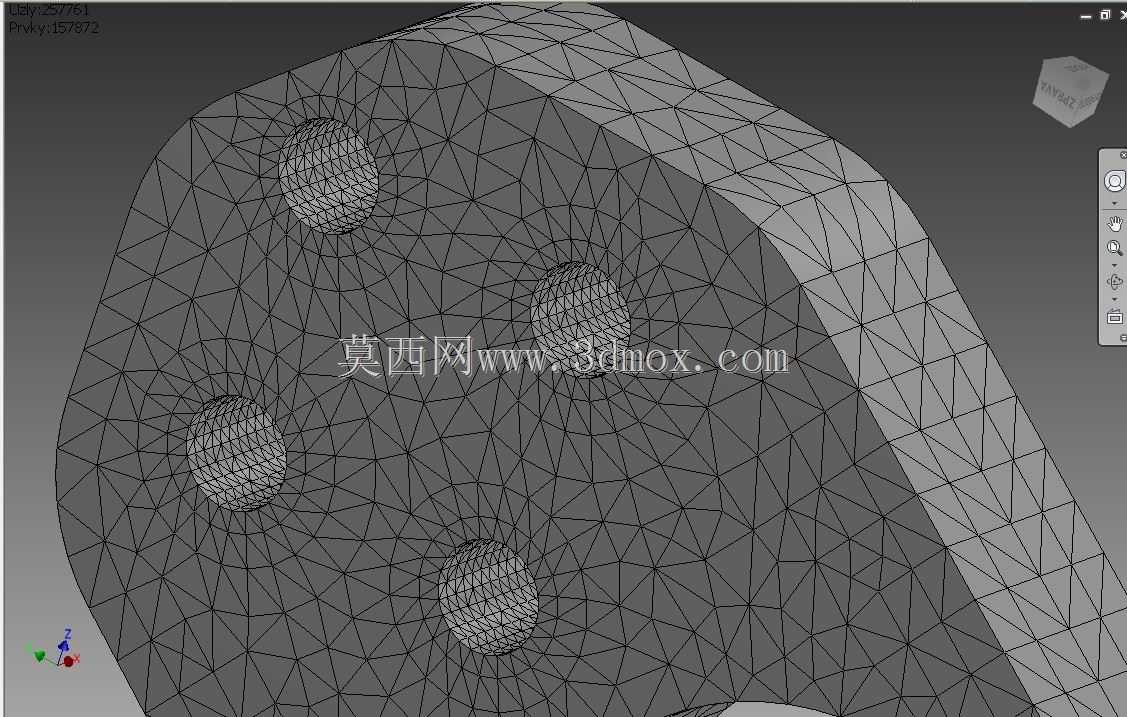

　　设计过程中针对结构的受力验证，依托三维设计软件内置的有限元分析模块完成了多轮迭代，最初的方案没有做镂空处理，整体重量超出预期，第一轮迭代先在非主受力区域开设小尺寸减重孔，重量下降后发现局部应力集中系数过高，随后调整了孔位的排布逻辑，将等直径孔改为沿受力梯度变化的变直径孔组，同时调整了连接支架的外形轮廓，把支架上的直角连接位置改为圆弧过渡，降低应力集中系数，经过多轮参数调整后，最终在重量、刚度、加工成本三者之间找到了平衡点。

　　在安装边界上，整套防护结构的横向宽度匹配常规重卡的底盘宽度，安装高度符合商用车下部防护的相关规范要求，不会影响车辆的接近角与通过性，也不会遮挡前部的牌照、灯具等外装部件。梁体与车架之间保留了足够的间隙，不会在车辆行驶过程中与底盘管线、悬挂运动部件发生运动干涉，哪怕是在悬架极限压缩的工况下，防护梁的位置也不会与周边部件产生磕碰。日常使用过程中，哪怕出现轻微的剐蹭变形，因为结构本身是板材焊接件，维修时只需要对变形位置做钣金校正或者局部更换损坏的零件即可，不需要整体更换整套防护结构，大幅降低了后期的维护成本。不同于很多追求极致轻量化而采用铝合金、复合材料的防护结构，这套设计完全采用常规钢材制作，原材料采购便捷，加工工艺都是钣金加工厂的常规工艺，不需要投入专用的模具或者加工设备，小批量试制或者量产都能快速落地，对于需要控制采购成本的商用车改装场景、车队自行改装场景都十分适配。结构表面没有多余的装饰性设计，所有的外形特征都是服务于受力与减重需求，没有为了外观增加额外的非功能结构，哪怕是镂空孔的边缘都做了倒角处理，避免加工后的锋利边角在安装、维护过程中划伤操作人员，也能减少应力集中导致的孔边开裂问题。
