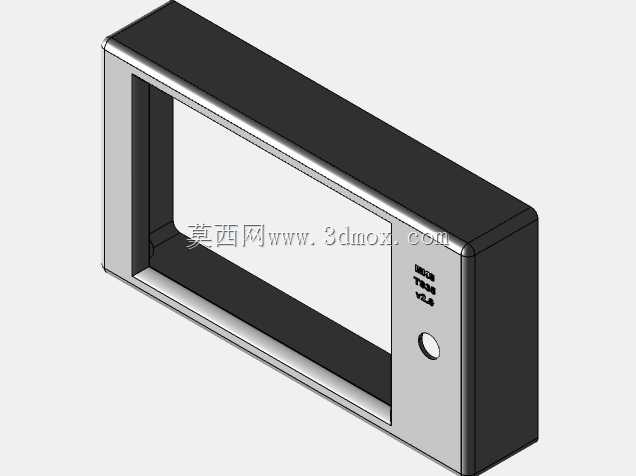

MKS TS35 v2显示屏配套防护外壳结构

　　这款壳体是专门适配MKS TS35 v2触控显示屏的配套安装结构，在桌面级FDM 3D打印设备的操控端改造、整机集成场景中应用十分广泛。日常设备运行时，裸露的显示屏电路板很容易被打印过程中飞溅的PLA、PETG耗材碎屑附着，也容易被车间环境里的粉尘、偶尔滴落的润滑油脂污染，这款外壳首先解决的就是电路板的物理防护问题，同时给操作人员提供规整的触控交互界面，避免操作时误碰屏幕周边的接线引脚造成设备通讯故障。从结构设计逻辑来看，壳体采用前后嵌套的卡合思路，前框预留了刚好匹配3.5寸触控屏可视区域的开口，开口边缘做了0.8mm的承托台阶，屏幕装入后不会从正面滑出，台阶高度刚好和屏幕表面的钢化玻璃层齐平，不会出现凸起硌手或者凹陷积灰的问题。

　　壳体侧面预留了屏幕排线的走线槽位，槽位宽度刚好适配FFC软排线的厚度，同时在槽位边缘做了圆角过渡，避免组装时划伤排线绝缘层造成信号传输中断。壳体右侧的开孔位置完全对齐屏幕板载的功能按键与状态指示灯，按键位置做了下沉式的导向孔，手指按压时不会出现偏位卡滞的情况，指示灯位置的壁厚减薄到0.3mm，设备通电后状态灯光可以均匀透出，不需要额外做导光结构就能清晰识别设备的联机、打印、报错状态。从安装边界尺寸来看，壳体整体外轮廓做了紧凑化处理，不会占用过多的设备面板空间，背部预留了2mm深度的电路板容纳腔，腔体内部的定位柱位置完全匹配MKS TS35 v2屏幕PCB板的安装孔位，组装时不需要额外打胶，

　　只需要用两颗M2的自攻螺丝就能把屏幕板牢牢固定在壳体内，不会因为设备运行时的步进电机振动造成屏幕移位。壳体的安装固定方式兼顾了两种常见场景：如果是嵌入式安装在3D打印机的铝型材框架面板上，壳体外侧预留了1.5mm宽的法兰边，面板开孔后直接把壳体从正面嵌入，背部用配套的卡扣就能卡紧在面板上，不需要在面板背面额外拧固定螺母；如果是外挂式安装在设备框架侧面，壳体背部预留了两个M3的螺丝孔位，可以直接通过L型铝型材连接件固定在2020或者2040型材的槽道上，安装角度可以根据操作人员的站立视角随意调整。设计时特意把壳体的边角做了R2的圆角处理，一方面是避免日常操作时尖锐边角划伤操作人员的手部，另一方面也能减少3D打印制作时的应力集中问题，

　　不管是用PLA还是ABS材料打印这个外壳，都不容易出现边角翘曲变形的情况。壳体前框和后盖的配合面做了0.2mm的间隙预留，考虑到不同用户3D打印时的材料收缩率差异，这个间隙量既能保证前后壳可以顺畅卡合，又不会出现配合过松容易脱落的问题，不需要额外做打磨修整就能完成组装。在实际设备改造场景中，很多用户会把这款屏幕搭配开源的3D打印机主控板使用，外壳的结构设计也预留了后续加装屏幕保护贴膜的空间，前框的承托台阶比屏幕表面低0.2mm，贴完常规厚度的屏幕保护膜之后，保护膜边缘刚好被前框压住，不会因为长期触控操作造成保护膜边缘起翘脱落。同时壳体内部在电路板对应位置预留了1mm的散热间隙，屏幕长时间工作产生的热量可以通过间隙内的空气流通自然散出，不会因为密封过严造成屏幕过热出现触控漂移、显示偏色的问题。对于做小型桌面级数控设备、激光雕刻机改造的用户来说，这款外壳的安装尺寸也具备通用性，只要设备采用同款3.5寸串口触控屏，都可以用这个壳体完成屏幕的防护安装，不需要重新测绘结构开模，大幅缩短设备改造的结构设计周期。
