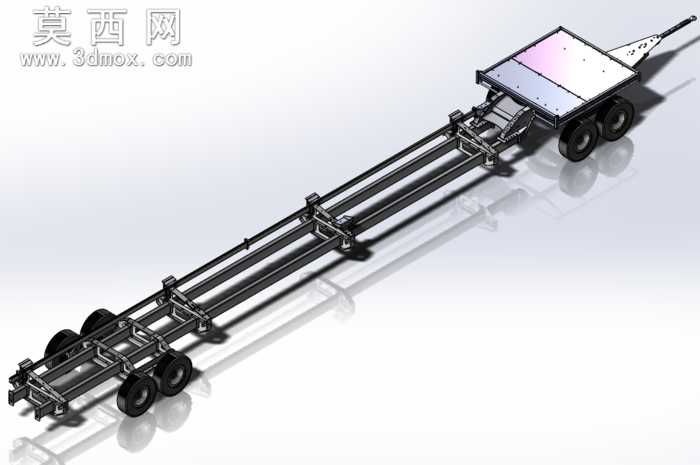

特殊用途十二米长拖车行走机构设计

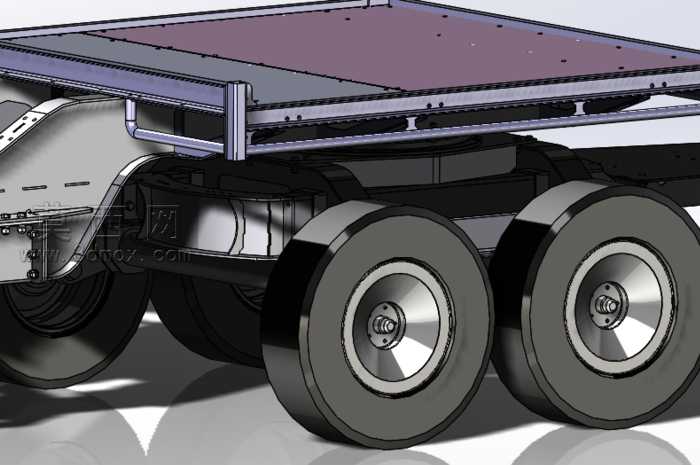

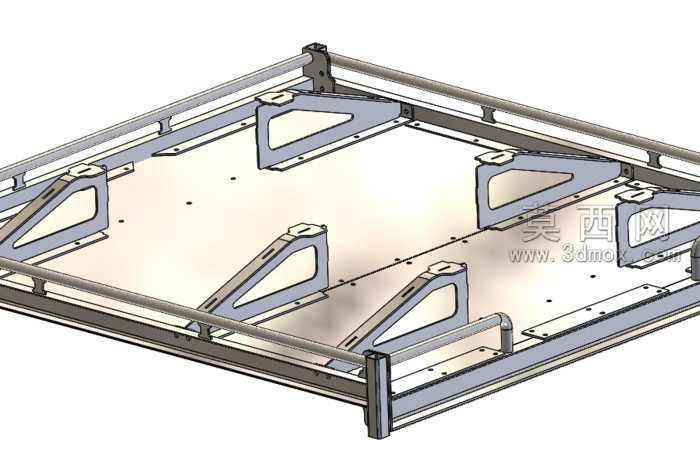

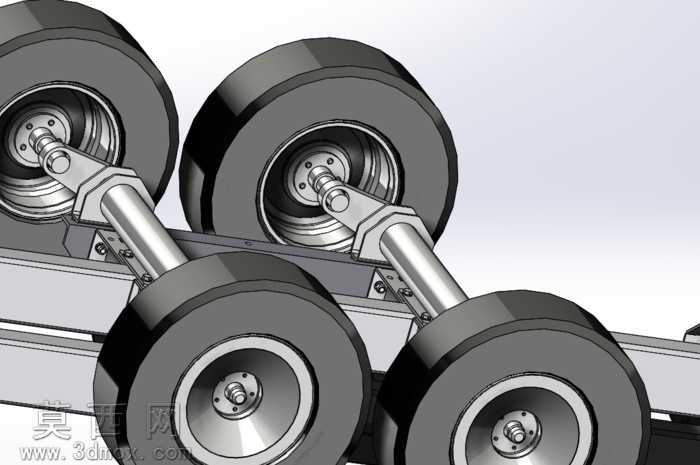

本模型为特殊用途12米长拖车的行走机构三维设计成果，建模阶段采用参数化特征构建方式，先完成核心车桥轴体的回转特征建模，严格按照重载拖车的载荷参数设定轴体直径、轴肩过渡圆角尺寸，保证轴体在交变载荷下的结构强度。轮辋部分采用多实体组合建模，分别构建轮辐、轮辋圈、安装法兰的独立特征后进行布尔合并，精准还原螺栓孔的分布位置与沉孔尺寸，确保与车桥法兰的装配匹配度。轮胎部分采用扫描加放样的混合建模方式，先绘制胎面花纹的截面轮廓与胎体环形路径，扫描生成胎面基础结构后，通过放样特征构建胎侧的弧形过渡曲面，还原重载轮胎的厚壁结构特征。连接支架部分采用焊接组件的建模逻辑，分别构建主支撑臂、安装座、加强筋板的独立零件，按照实际焊接位置完成装配约束，添加焊缝特征还原真实焊接结构细节。材质配置阶段，车桥轴体赋予调质合金钢材质，调整金属粗糙度参数体现机加工表面的哑光金属质感；轮辋赋予热轧钢板材质，添加轻微的氧化层纹理提升真实感；轮胎赋予黑色丁基橡胶材质，调整漫反射参数体现橡胶的哑光吸光特性，同时添加细微的胎面磨损纹理增强细节表现。渲染阶段采用工作室光照环境，设置主光源从斜上方投射，突出车桥与轮组的结构轮廓，添加辅助补光消除支架下方的阴影死角，调整环境光遮蔽参数强化零件装配缝隙的层次感。设计过程中重点考量重载工况下的受力分布，双联轴的布局设计可将单轮承载降低40%，轴体与支架的连接位置设置加强筋结构，避免应力集中导致的结构失效，轮距参数严格按照12米长拖车的行驶稳定性要求设定，保证转弯过程中轮胎不发生侧滑干涉，整体结构完全符合专用重载拖车的设计规范，可直接用于后续的工程出图与性能仿真分析。
