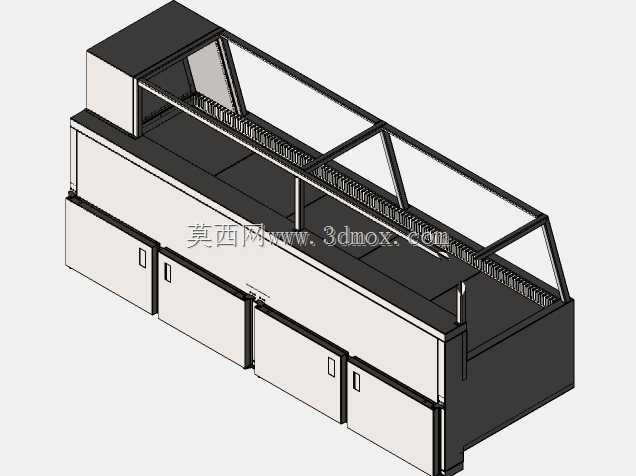

商用门店冷却陈列柜结构三维设计

　　日常做商用制冷设备结构设计时，这类冷却陈列柜的建模需要兼顾展示属性与制冷功能的平衡，不能单纯按工业冷柜的逻辑做结构堆叠。先从实际应用场景说起，这类柜体主要铺设在连锁便利店、生鲜商超、品牌专营门店的入口或动线核心区，既要承担预包装饮品、短保生鲜、低温乳制品的恒定低温存储功能，还要作为商品展示载体，让路过的消费者能清晰看到内部陈列的货品，所以建模时首先要划定安装边界：常规门店预留的柜体安装位深度多在650mm到750mm之间，高度不超2100mm，单组柜体宽度根据门店动线从900mm到1800mm分多个规格，建模时预留了侧边拼接的安装止口，方便多组柜体沿墙面或中岛连续拼接，不会出现拼接缝隙漏冷、外观不齐的问题。

　　设计思路上，首先拆分柜体的功能模块：下部是制冷压缩机组的安装仓，这部分做了独立的密封隔层，避免机组运行的振动、噪音传递到上部陈列区，隔层预留了通风散热的格栅开孔，开孔位置避开柜体正面的展示面，同时兼顾进风出风的流道顺畅，不会因为靠墙安装导致散热不畅触发机组过热保护。上部的陈列区做了多层可调搁板的安装结构，搁板支撑采用隐藏式的挂装条，沿柜体两侧内壁竖向排布，搁板可以根据陈列商品的高度灵活调整层间距，比如放瓶装饮品时层间距设为350mm，放盒装乳制品时可以压缩到220mm，最大化利用内部存储容积。柜体正面的透明围护结构，建模时做了双层中空的边界预留，中空层的厚度控制在12mm，既保证透光展示的效果，又能减少冷量通过透明面的传导损耗，门框的密封结构采用嵌入式的磁吸胶条安装位，关门时胶条能完全贴合门框面，避免冷量从门缝泄漏。

　　从功能特性来看，柜体的顶部预留了照明灯带的安装槽，灯带采用暗藏式设计，光线不会直射消费者眼部产生眩光，同时能均匀照亮每层搁板上的商品，不会出现照明死角。柜体底部做了可调式支撑脚的安装结构，支撑脚的调节行程有30mm，能适配门店地面不平整的安装场景，保证柜体放置水平，避免因为倾斜导致柜门闭合不严、内部冷凝水排放不畅的问题。冷凝水的排放管路沿柜体背部的夹层排布，管路做了1:100的倾斜坡度，能让化霜产生的冷凝水自然顺流到机组仓的蒸发盘内，不需要额外设置外接排水管路，降低门店安装的施工难度。

　　建模过程中特意做了结构的干涉检查，比如柜门开启时的旋转半径不会碰到门店过往的客流，搁板拉出调整时不会碰到透明围护面，机组仓的检修门预留了足够的开启角度，方便后期维护时更换滤芯、检修压缩机组，不需要把整台柜体从安装位挪出来。另外考虑到门店日常清洁的需求，柜体内部的转角位置都做了圆角过渡处理，没有清洁死角，柜体底部的支撑脚高度留了100mm的空隙，方便清扫工具伸到柜体下方清理积灰，不需要挪动柜体就能完成日常保洁。

　　很多刚接触商用制冷设备建模的设计者容易忽略柜体的荷载边界，搁板的支撑结构按每层均匀荷载40kg做的结构加强，避免放置整箱饮品时出现搁板变形下垂的问题，柜体的整体框架采用型材拼接的结构，焊接位置都做了应力释放的工艺预留，避免长期低温环境下框架出现冷缩变形，导致柜门错位、密封失效。另外柜体的外壳与内胆之间预留了50mm的保温层填充空间，保温层的填充边界做了全封闭的隔断，避免出现冷桥，导致外壳表面凝露滴水，影响门店的日常使用。
