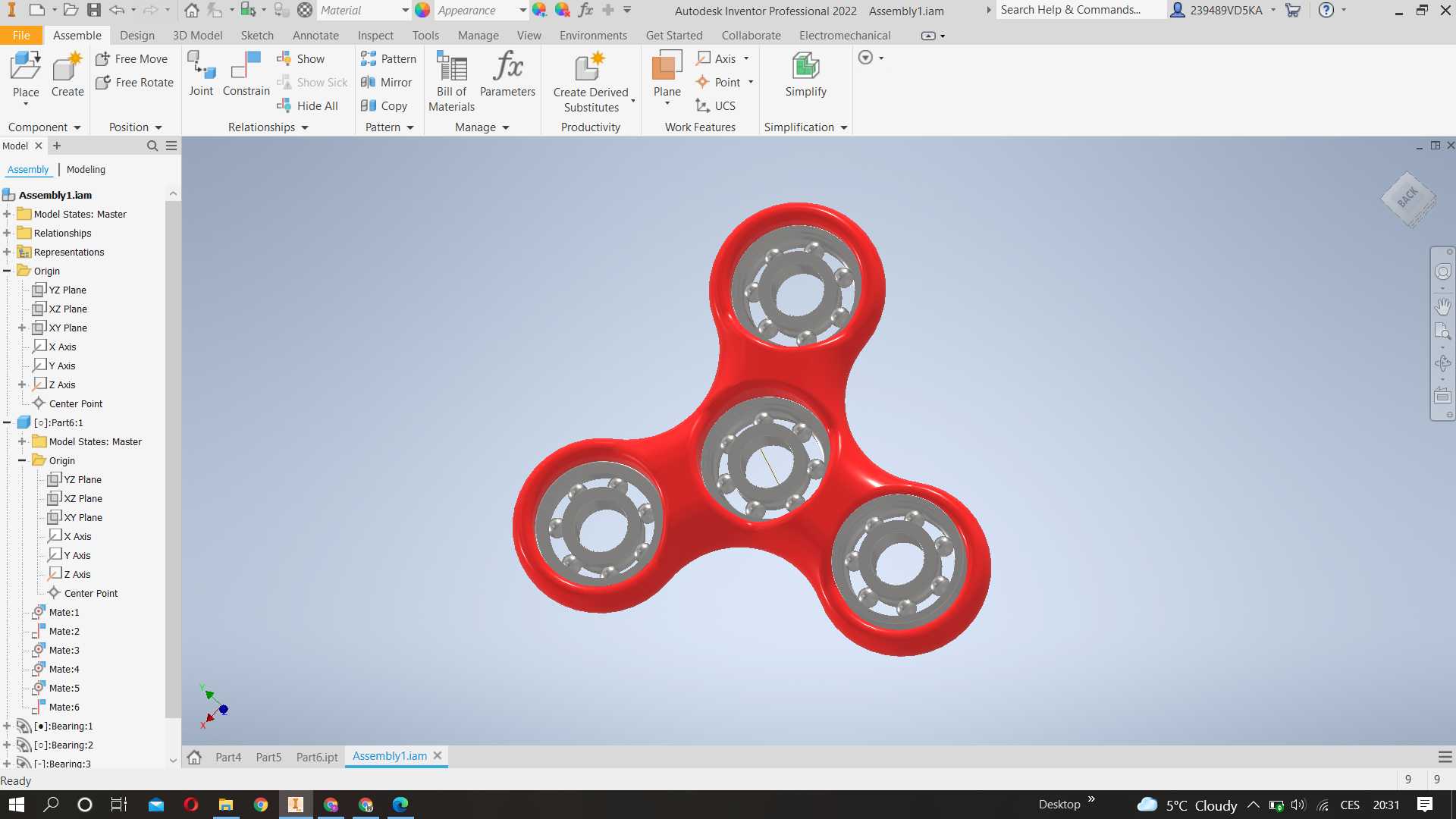

三叶指尖陀螺结构优化设计方案

　　日常手持解压类旋转物件的结构设计，核心要平衡旋转顺畅度、握持手感与结构耐用性，这款三叶指尖陀螺的重新设计，正是从实际使用场景的痛点出发调整结构细节。从应用场景来看，这类物件主要用于日常手持把玩，依靠手指捏持中心轴承位置，通过拨动力带动外圈结构持续旋转，因此中心轴承的安装定位精度直接决定旋转时长与晃动量，设计时首先要保证中心轴承安装孔的同轴度公差，避免轴承压装后出现偏斜，导致旋转过程中产生径向跳动，既影响旋转顺滑度，也会加快轴承磨损。

　　从功能特性来看，三叶对称结构是这类旋转物件的经典布局，三个叶片沿中心呈120度均匀分布，能保证旋转过程中的动平衡，避免高速旋转时出现偏摆震手的问题。每个叶片端部都设计了轴承安装位，既可以作为配重块提升整体转动惯量，延长单次拨动后的旋转时长，也能在需要时更换不同重量的配重轴承，调整旋转手感适配不同使用习惯。中心捏持位的内孔尺寸匹配标准608轴承的外径公差，压装后轴承外圈与主体结构过盈配合，不会随旋转过程出现松脱，内圈与手指接触的位置做了微小的倒角处理，长时间捏持也不会硌手。

　　设计思路上，没有采用传统一体实心结构，而是在每个叶片的轴承安装位周围做了环形镂空，一方面可以减轻整体重量，避免长时间把玩导致手部疲劳，另一方面镂空结构形成的加强筋能提升叶片的结构强度，即使不慎摔落也不容易出现叶片断裂的问题。主体结构的外轮廓全部做了R角过渡，没有尖锐棱角，握持和拨动时不会划伤皮肤，叶片边缘的厚度控制在3mm左右，既保证足够的结构刚度，也方便手指拨动施力。

　　外形尺寸与安装边界方面，整体最大旋转直径控制在75mm，这个尺寸刚好适合单手握持，不会因为尺寸过大导致携带不便，也不会因为尺寸过小捏持困难。中心轴承安装孔的深度为7mm，刚好容纳标准608轴承的厚度，压装后轴承两端与主体表面基本齐平，不会突出过多影响捏持手感。每个叶片端部的配重轴承安装孔与中心孔采用相同的公差配合标准，三个安装孔的中心到旋转中心的距离完全一致，保证动平衡精度，装配后不需要额外做去重调整就能实现稳定旋转。主体结构的厚度均匀控制在8mm，注塑成型时不容易出现缩痕，壁厚均匀也能提升结构的抗冲击性能，日常使用中不小心磕碰桌面也不会出现开裂变形。

　　实际结构验证阶段，需要重点关注三个配重安装位的位置度公差，若其中一个孔位偏移超过0.1mm，高速旋转时就会产生明显的震感，因此建模时要严格约束三个孔的中心距与角度公差，中心轴承孔与三个配重孔的轴线要保证完全平行，避免压装轴承后出现卡滞。叶片与中心连接的位置做了圆弧过渡加强，避免应力集中导致的断裂问题，镂空区域的筋位宽度均匀，既保证减重效果，也不会因为筋位过窄导致填充不足。整体结构没有复杂的倒扣特征，不需要特殊的抽芯结构就能完成注塑成型，量产时模具结构简单，生产良率更容易控制。
