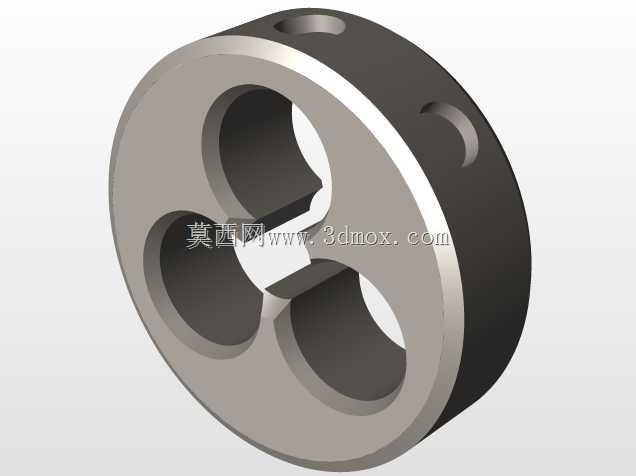

M6规格圆板牙螺纹加工工具结构

　　在机械加工的现场场景里，外螺纹的手工修整与小批量套丝作业始终离不开板牙这类基础切削工具，本次呈现的M6规格圆板牙结构，是针对公制粗牙M6外螺纹加工设计的专用刀具结构。从实际使用场景来看，这类板牙常被用于机修现场的螺杆螺纹修复、小型五金件的小批量外螺纹加工、装配现场的应急螺纹修整作业，不管是台虎钳加持工件进行手工套丝，还是装在配套板牙架上进行现场配做，都能适配对应的作业需求。从功能特性上看，该板牙的圆周方向均匀分布了三个排屑孔，这三个孔同时承担了排屑与切削刃成型的作用，套丝过程中产生的金属切屑可以顺着这三个孔顺利排出，避免切屑堆积在切削区域刮伤已加工的螺纹表面，同时三个切削刃的均匀分布也让套丝过程中的切削力更均衡，

　　减少手工操作时的偏摆问题，保证加工出的螺纹同轴度符合使用要求。板牙外圆上设计的数个锥形定位凹坑，是用来和板牙架上的紧固螺钉配合的，装夹时将板牙架的螺钉对准凹坑拧紧，就能避免套丝过程中板牙在架体内打滑转动，保证扭矩的稳定传递，这个细节设计是手工套丝工具里非常关键的装夹结构，直接关系到作业过程的安全性与加工稳定性。从设计思路层面来说，这类圆板牙采用了环形基体的结构形式，中间的内孔部分加工有M6规格的完整螺纹切削牙型，牙型的前角、后角都经过了适配普通钢材加工的参数设计，针对常见的Q235、45号钢等常用结构钢材料，能保证切削过程的顺畅，不会出现崩牙或者挤屑的问题。板牙的厚度尺寸经过了合理设定，既保证了足够的螺纹切削引导长度，

　　让套丝初始阶段更容易对准工件中心，又不会因为厚度过大增加不必要的切削阻力，手工操作时的扭矩负荷控制在合理范围内，普通操作人员无需太大的臂力就能完成套丝作业。从安装边界来看，该板牙的外圆直径符合标准圆板牙的尺寸系列，能直接适配对应规格的标准板牙架，不需要额外定制装夹工具，现场使用时的互换性很强；板牙两端的切削锥部分做了对称设计，不管哪一面朝向工件都能进行切削作业，当一端的切削刃磨损后，可以翻面使用另一端的切削刃，延长了工具的整体使用寿命。在实际的设备装配与维修场景中，这类小规格板牙的使用频率非常高，比如设备机架安装时的螺栓螺纹磕碰损伤修复、小型传动杆件的外螺纹现场配做、非标五金件的小批量螺纹加工，

　　都需要这类结构可靠的套丝工具来完成作业。建模过程中对板牙的牙型细节、排屑孔的位置精度、外圆定位凹坑的尺寸与深度都做了精准还原，能直接用于工具类产品的结构展示、装配模拟、作业指导书的三维配图制作，也可以作为五金工具类产品设计的参考结构，帮助设计人员快速理解标准圆板牙的结构组成与装夹逻辑，减少基础结构建模的重复工作量。需要注意的是，这类板牙的排屑孔与内螺纹牙型的相交位置是切削刃的成型区域，建模时对该区域的相贯线做了准确处理，还原了实际刀具的切削刃形态，不会出现结构失真的问题，能满足工程类三维应用的精度要求。
