高刚性法兰式旋转连接接头结构设计

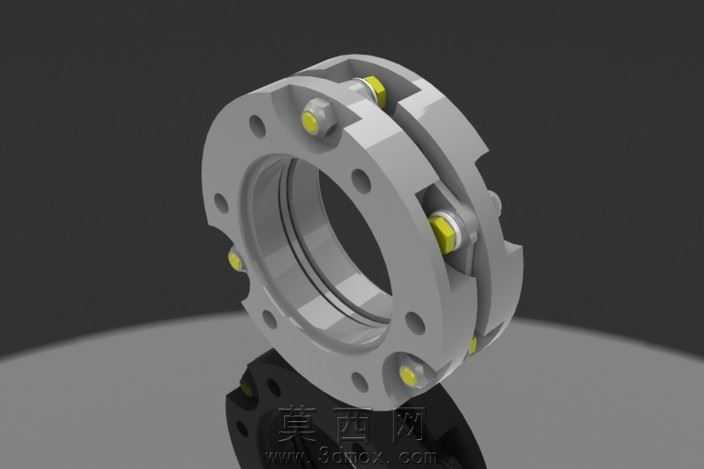

本作品为高刚性法兰式旋转连接接头三维模型，建模阶段采用自底向上的装配设计思路，先完成各基础零件的参数化建模，再通过同轴、面重合、螺栓预紧约束等装配关系完成整体组装。首先针对上下法兰盘主体，采用回转特征加拉伸切除的方式完成基体建模，精准还原法兰盘上的周向均布安装孔、定位卡槽结构，建模过程中严格控制孔位的位置度公差，保证实际装配时与对接部件的适配性。对于内部的刚性连接组件，分别建模了弹性补偿块、紧固螺栓、定位销等细小零件，每个零件的倒角、退刀槽等工艺结构均按照机械加工标准还原，避免模型出现工艺不合理的尖锐结构。材质渲染阶段，法兰主体赋予调质合金钢材质，调整金属粗糙度参数模拟经过发黑处理的金属表面质感，螺栓、定位销等标准件赋予镀锌亮面金属材质，弹性补偿块赋予高刚度合金材质，通过不同材质的视觉区分清晰展现各部件的功能分区，渲染时采用柔和的侧上方打光，凸显法兰盘端面的平面度、连接部位的贴合精度，同时保留金属材质的细微反光质感，避免过度渲染丢失结构细节。结构设计上，该旋转接头采用双法兰叠层结构，周向布置多组刚性连接组件，既可以实现两对接部件之间的相对旋转补偿，又能保证整体连接的轴向与径向刚度，避免旋转过程中出现晃动、偏心问题；法兰盘上的安装孔采用沉孔设计，可容纳螺栓头部保证安装后端面平整，内部的定位卡槽与弹性补偿块配合，可在旋转过程中补偿微小的轴向窜动，同时传递足够的扭矩，兼顾旋转灵活性与连接刚性。建模过程中对所有配合面进行了干涉检查，确保各零件装配后无硬干涉，活动部件的运动间隙设置合理，符合实际产品的装配公差要求，整体模型结构完整，细节丰富，可直接用于产品结构验证、装配教学演示、选型参考等场景。
