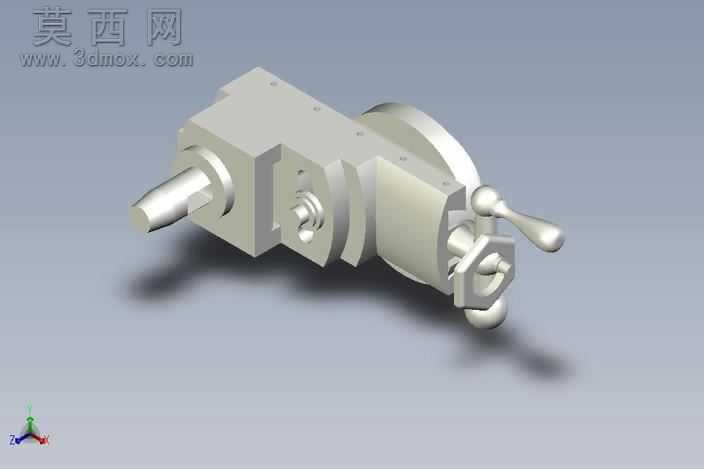

插齿机专用工具头结构三维设计

本模型为插齿机配套的工具头结构，采用三维参数化建模方式完成整体构建，建模过程中严格遵循机械加工装备的设计规范，对工具头的各个组成部件进行了1:1等比例还原。模型主体采用合金钢材质的视觉表现，通过渲染参数调整还原了金属加工部件的哑光金属质感，对主轴、锁紧手柄、调节旋钮、连接法兰等关键结构的细节都做了精细化处理，部件之间的装配关系清晰明确，可直观呈现工具头的整体构造与各零件的配合逻辑。设计过程中优先考虑工具头在插齿加工工况下的实用性，主轴部分做了强化结构设计，保证插齿作业时的传动稳定性，侧面设置的操作手柄可实现工具头的角度调节与锁紧定位，方便加工过程中的参数调整，端部的连接结构可适配不同规格的插齿刀具，拓展了工具头的适用范围。模型的各个部件均做了独立的结构建模，可清晰拆分查看内部的传动衔接结构，外壳部分的安装孔位、定位槽等细节都按照实际加工标准设计，能够直接用于装配校验、结构优化参考，也可作为机床相关教学演示的直观素材，帮助技术人员快速理解插齿机工具头的工作原理与结构组成，为后续的结构改进、定制化改型提供可靠的三维模型基础。
