集装箱连接用角锁结构设计方案

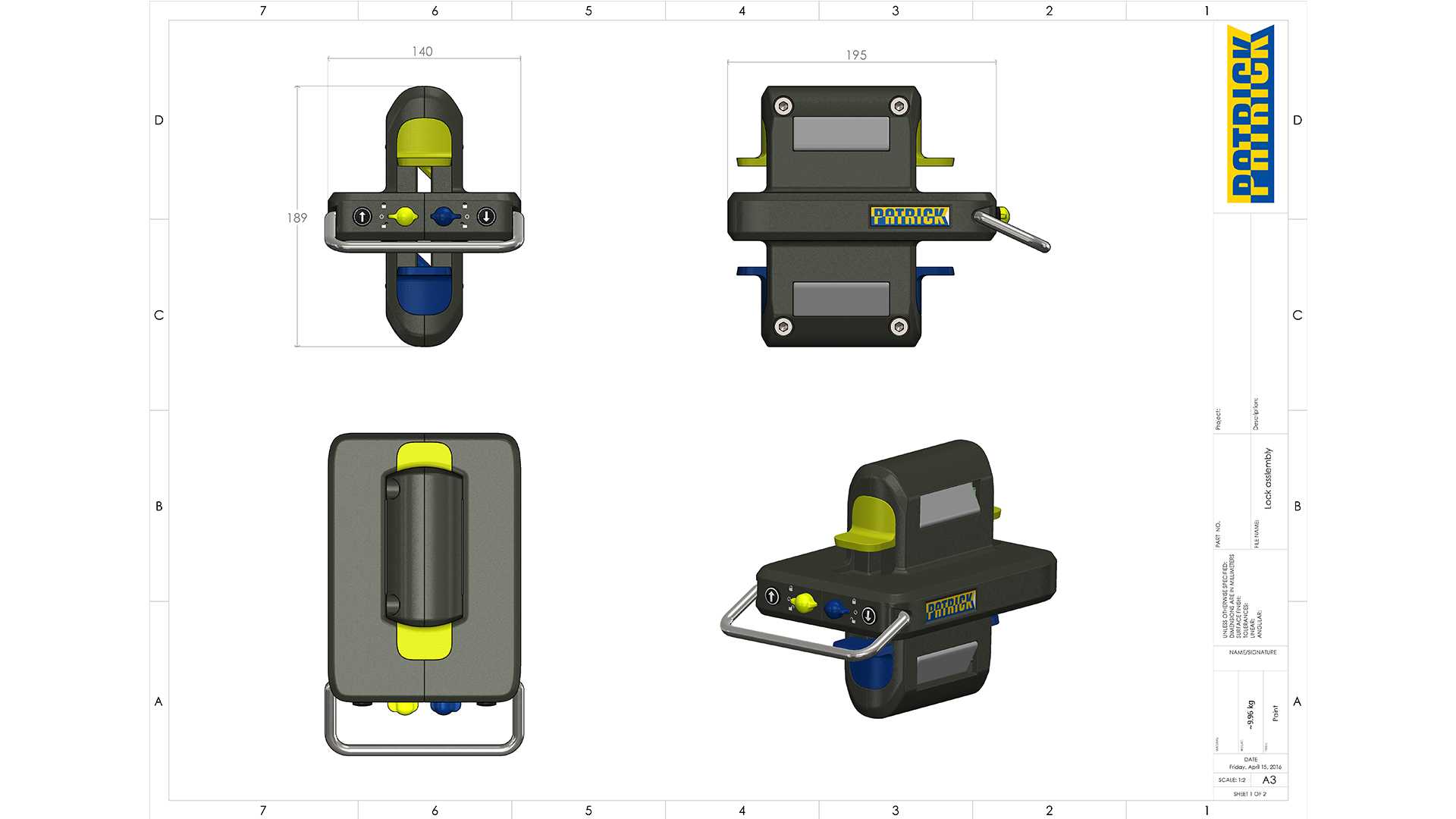

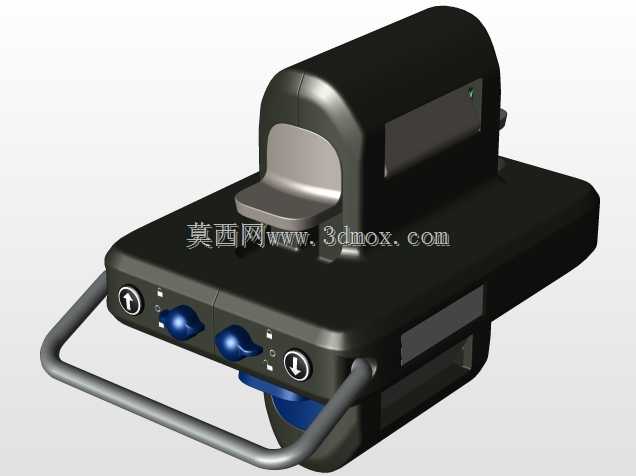

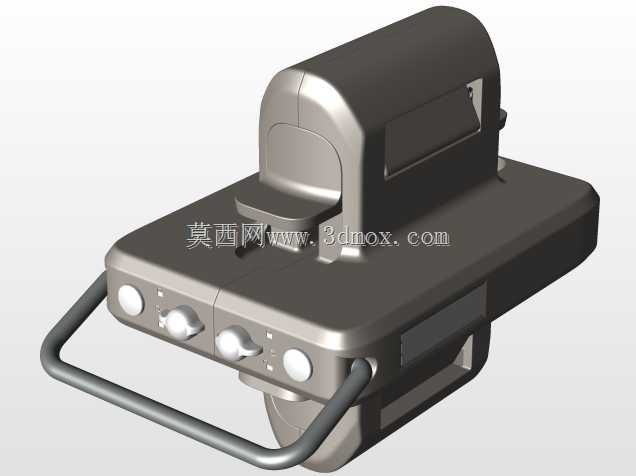

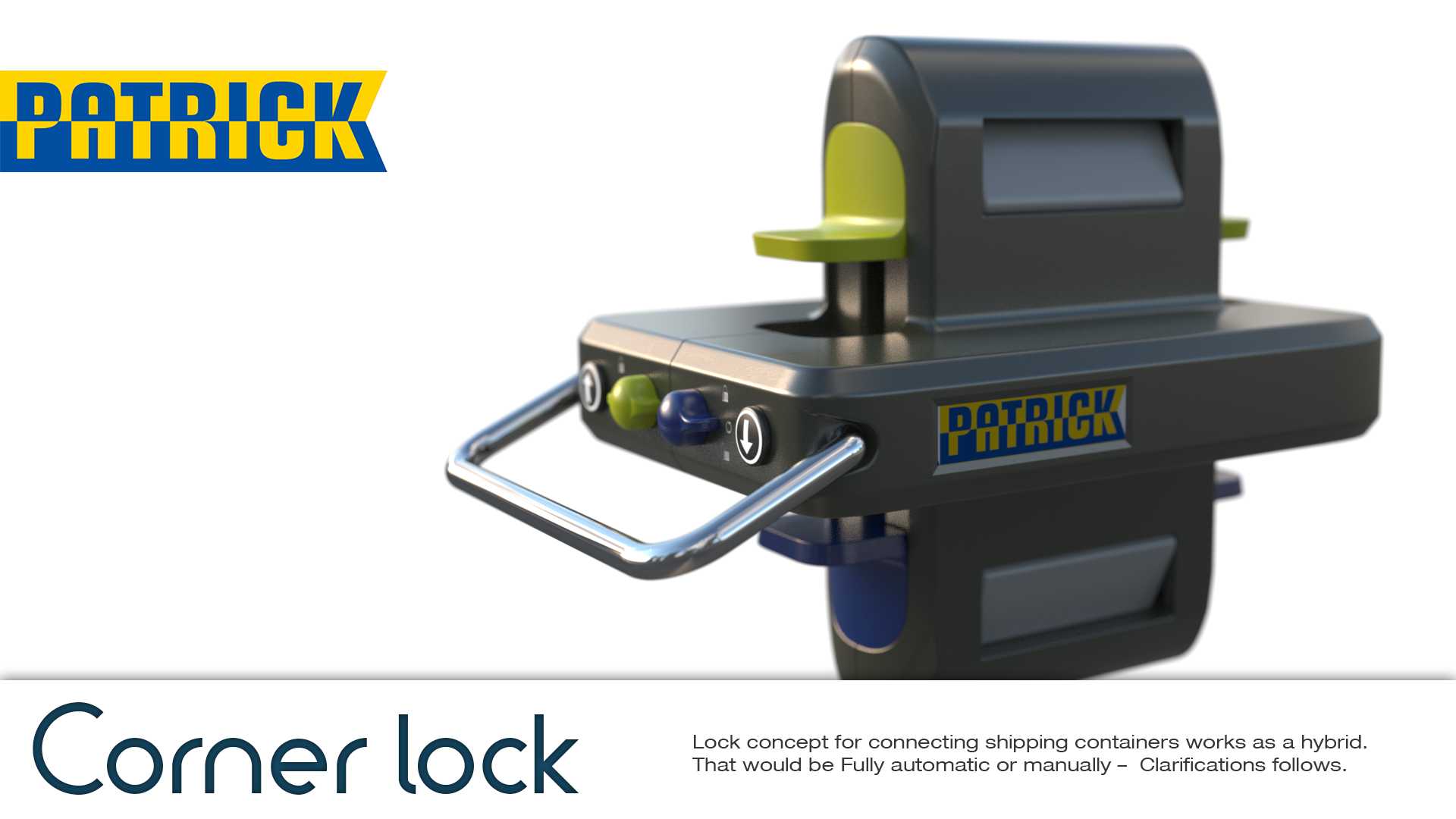

　　在集装箱多式联运的作业场景里，角锁是实现相邻箱体快速刚性连接的核心功能部件，区别于传统的扭锁、绑扎带等固定方式，这款角锁采用混合式锁止逻辑，可同时适配全自动吊装对位锁止与人工手动操作锁止两种作业模式，覆盖港口自动化堆场、铁路货场平车装载、公路集装箱挂车堆叠、临时堆场多层箱体固定等多类作业场景，解决不同作业场景下锁具适配性不足的问题。从结构功能层面拆解，这款角锁的主体承载基座采用一体化铸钢成型思路，基座两侧设置的镀铬金属提手，一方面作为人工操作时的施力点位，满足手动解锁、锁止的操作力矩需求，另一方面可作为吊装对位时的视觉对位参考，配合基座上设置的绿、蓝两色状态指示旋钮，操作人员可在1.5米外快速识别锁具的当前锁止状态，

　　避免误操作引发的箱体滑脱风险。锁体的核心锁止凸台采用偏心回转结构设计，当角锁嵌入集装箱角件的标准椭圆孔后，回转90度即可实现轴向与径向的双向限位，锁止凸台表面做了渗碳淬火处理，表面硬度可达HRC55-60，可承受集装箱堆叠时的垂向静载荷、运输过程中的纵向冲击载荷与横向晃动载荷，单锁额定承载垂向载荷不低于80吨，完全满足ISO标准集装箱的堆叠固定载荷要求。设计过程中，首先对齐ISO 1161集装箱角件的标准安装尺寸边界，锁体嵌入端的外形尺寸严格匹配角件内腔的安装间隙，嵌入段最大外轮廓尺寸控制在118mm×102mm以内，确保可顺利插入标准角件的开孔，不会出现卡滞问题；锁体基座的安装面设置了3mm厚度的橡胶缓冲垫，

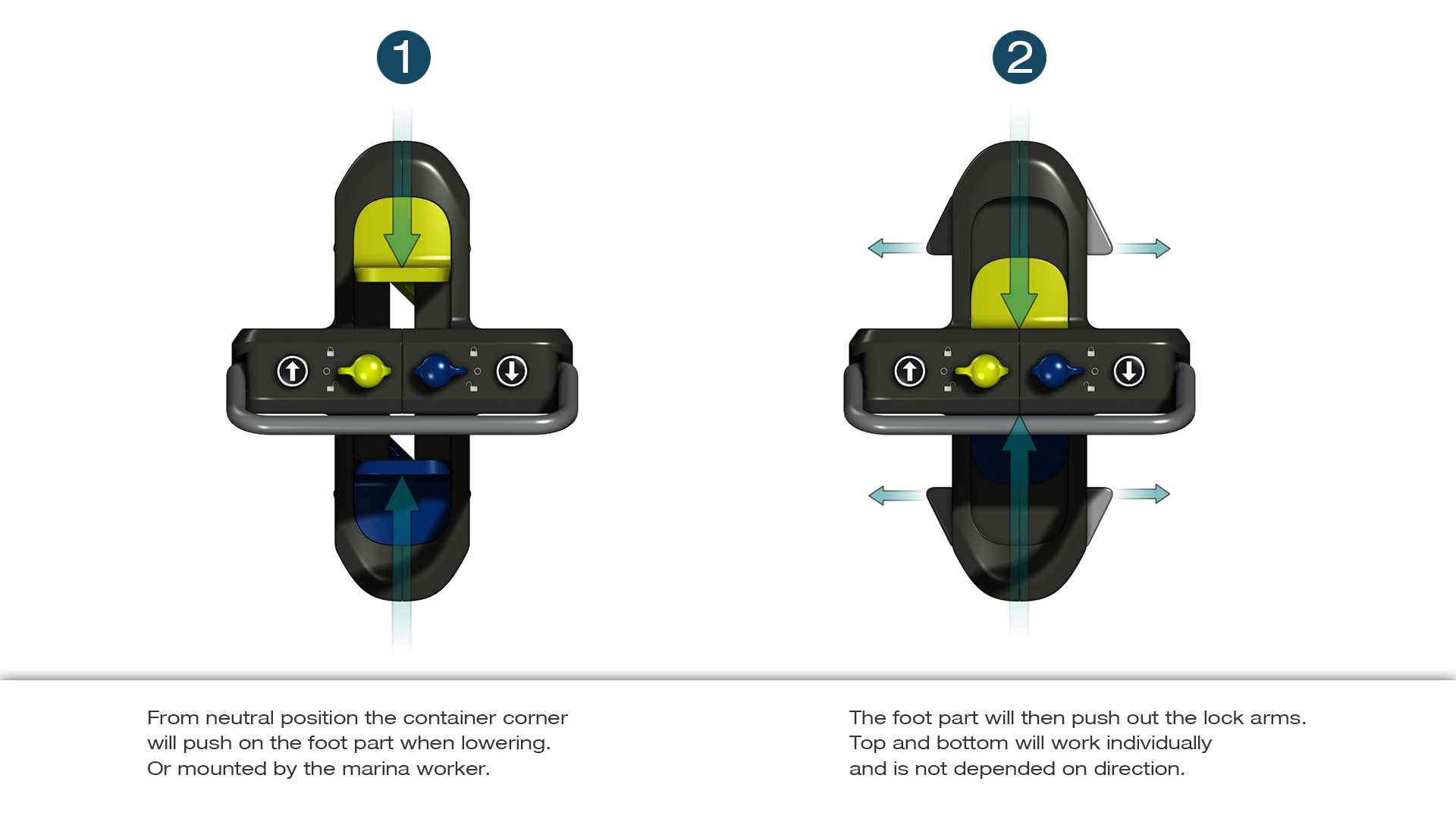

　　可抵消箱体堆叠对位时的刚性冲击，避免金属硬接触造成的角件漆面破损与锁体基座变形。锁体的操作端设置了两级锁止保险结构，第一级为锁止凸台的回转自锁角度，当凸台回转至锁止位置时，偏心结构的受力分力会将凸台压紧在角件内壁，无外力操作时不会自行回转解锁；第二级为状态旋钮对应的保险销结构，当旋钮旋至锁止档位时，保险销会自动弹出卡入基座的定位孔内，即便运输过程中出现持续振动，也不会出现锁止失效的问题。针对全自动作业场景，锁体顶部的导向凸台做了15度的导入倒角，吊装对位时即便存在±15mm的对位偏差，导向结构也可引导锁体顺利滑入角件开孔内，配合吊装设备的下行压力即可自动触发锁止机构完成锁止，无需人工介入，单箱对位锁止时间可缩短至10秒以内，

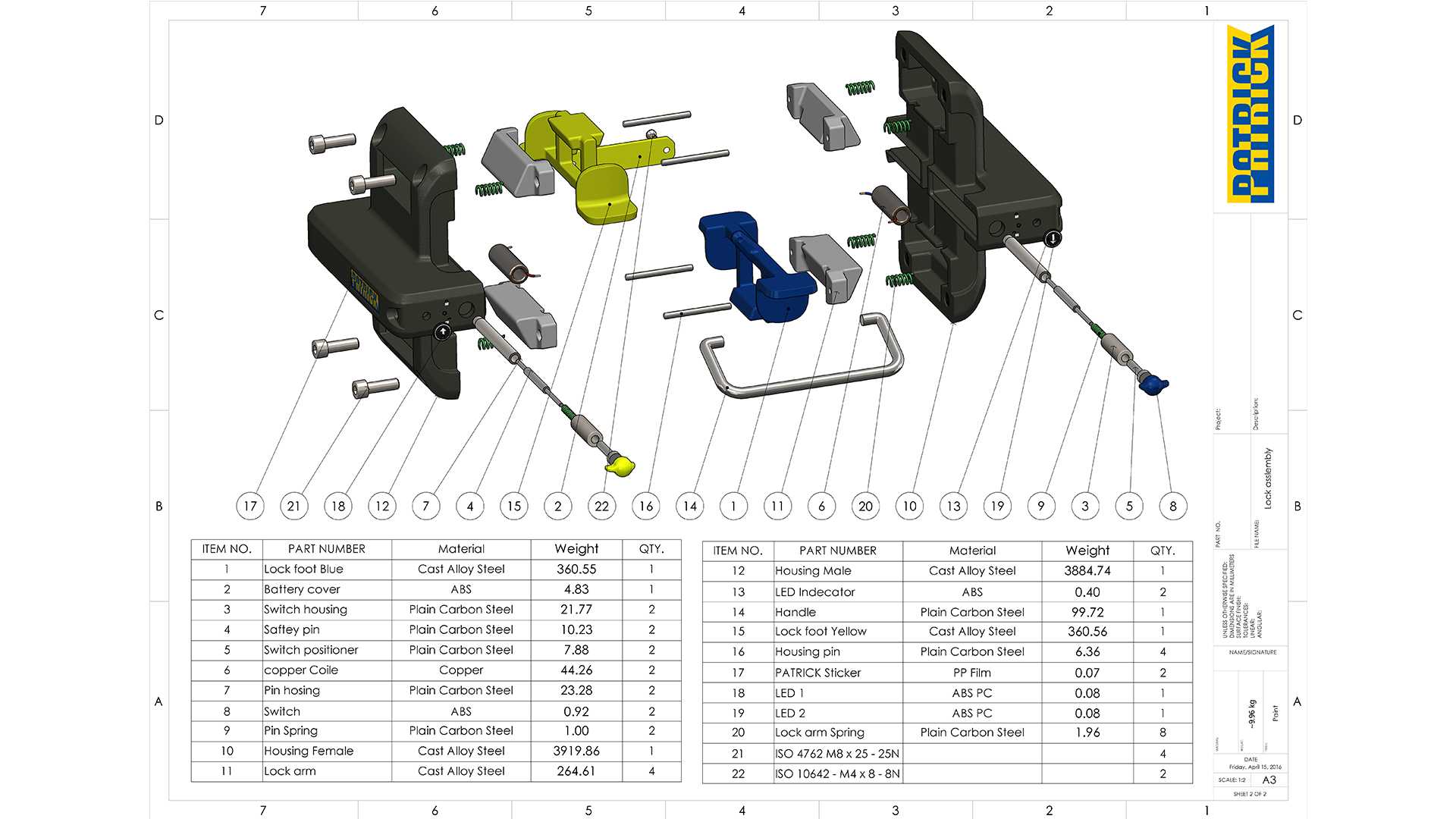

　　大幅提升自动化堆场的作业效率。手动操作模式下，操作人员扳动两侧提手即可完成解锁动作，操作力矩控制在15N·m以内，无需借助额外的加力工具，单人即可完成全部操作，适配无自动化吊装设备的中小型货场作业需求。锁体的外露功能部件均做了防腐处理，金属基材表面采用镀锌加喷塑的双层防护工艺，可适应沿海港口高盐雾、高湿度的作业环境，塑料操作部件采用耐候性PA66材质，可在-40℃到60℃的环境温度范围内正常工作，不会出现低温脆裂、高温软化的问题。结构细节上，锁体内部的回转副采用自润滑铜套作为摩擦件，无需定期加注润滑脂即可保证长期操作的顺畅性，铜套的磨损量设计阈值为连续操作10000次磨损量不超过0.2mm，满足锁具全生命周期的使用需求。锁体上设置的排水孔可将进入锁体内部的雨水、冷凝水及时排出，避免冬季低温环境下内部积水结冰造成锁止机构卡滞。在安装适配性上，这款角锁可直接替换现有堆场在用的标准扭锁，安装孔位与现有扭锁的安装基座完全兼容，无需对现有吊装设备、运输车辆的固定基座做改造即可直接替换使用，降低了设备升级的改造成本。针对多层集装箱堆叠的场景，锁体的垂向高度做了优化控制，锁止后相邻两层箱体的间隙控制在12mm以内，避免间隙过大造成运输过程中箱体的窜动，同时也可减少堆叠时的整体高度占用，满足堆场堆高限高、运输车辆限高的要求。
