无刷动力配套异形安装固定座结构

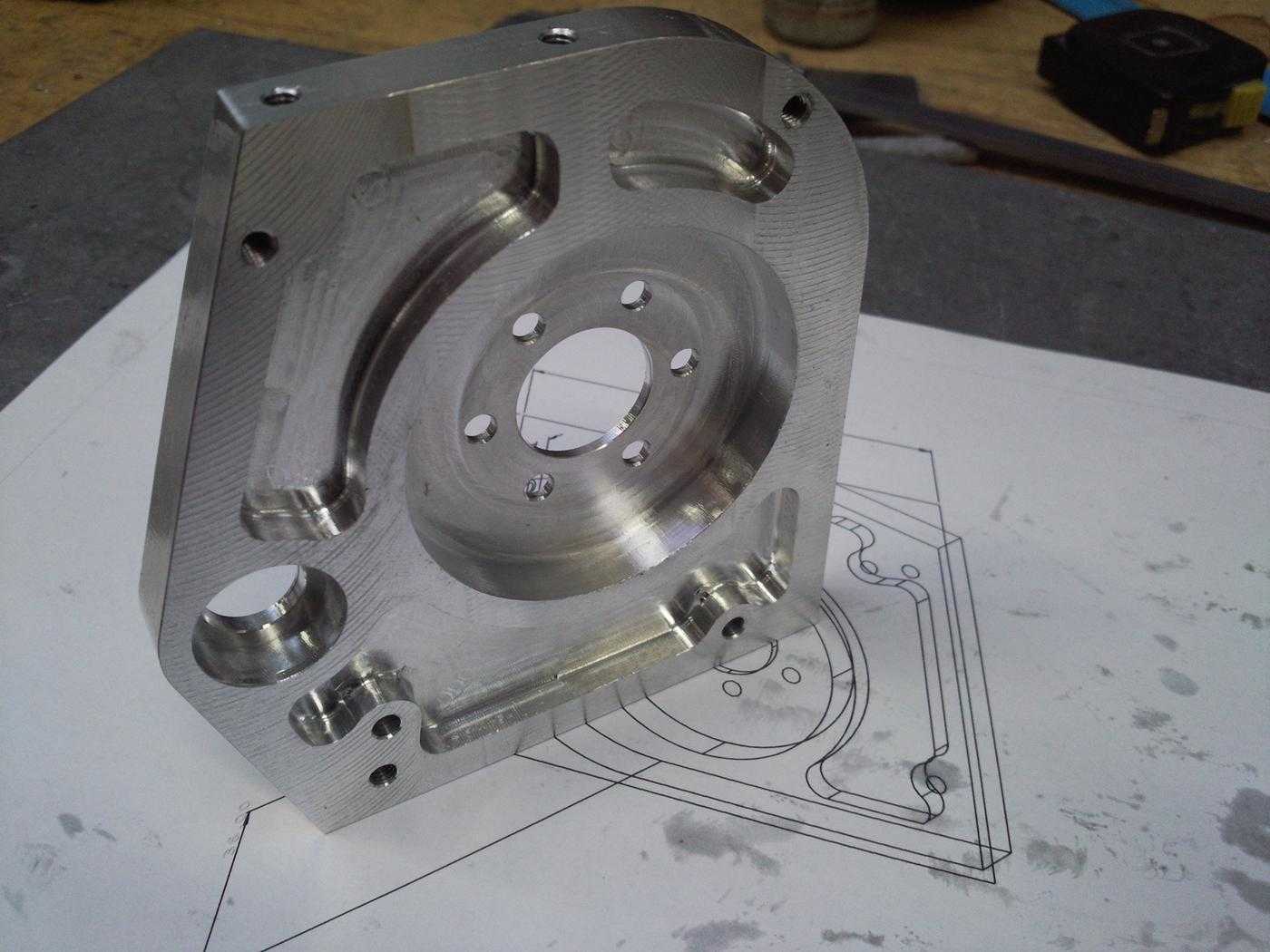

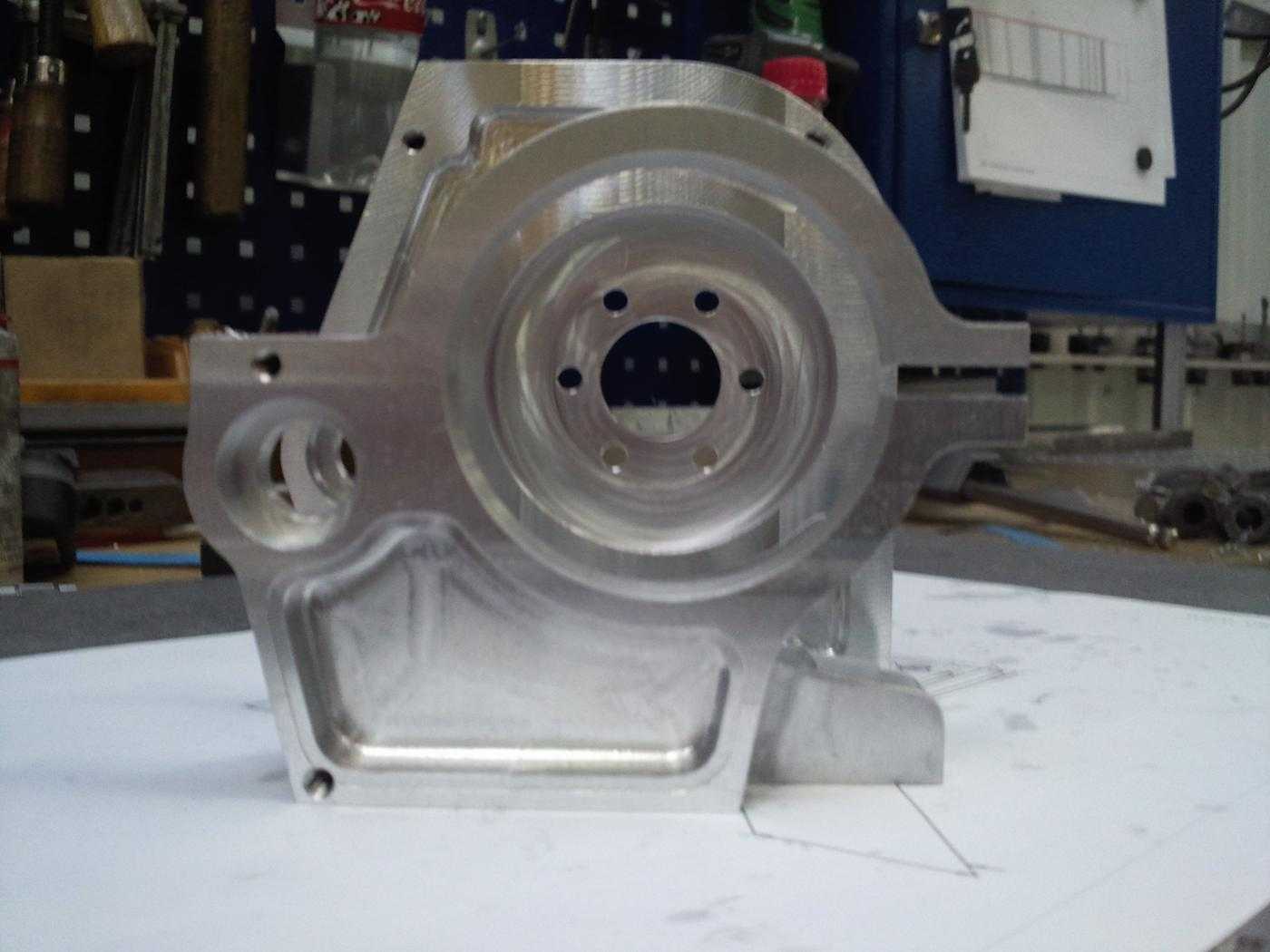

　　这款异形安装固定座，核心服务于无刷动力单元的集成装配场景，常见于小型自动化执行模组、定制化动力输出组件、精密检测设备的动力端配套环节，承担无刷动力主体与外部机架、执行端负载之间的刚性连接、定位基准传递、安装应力分散的核心作用，区别于标准圆形法兰安装件，这款结构针对特定安装空间的边界限制做了完全的适配优化，没有沿用通用件的冗余外轮廓，所有结构特征都围绕实际装配需求做了减法设计。从实际装配逻辑来看，该安装座的中心区域设置了同轴的阶梯通孔，孔径匹配对应规格无刷电机的前端定位止口，装配时止口面与安装座的贴合平面需要保证足够的平面度，避免动力单元安装后出现同轴度偏差，导致运转过程中出现径向跳动、轴承偏磨的问题；中心孔周边均匀分布的多个小孔，

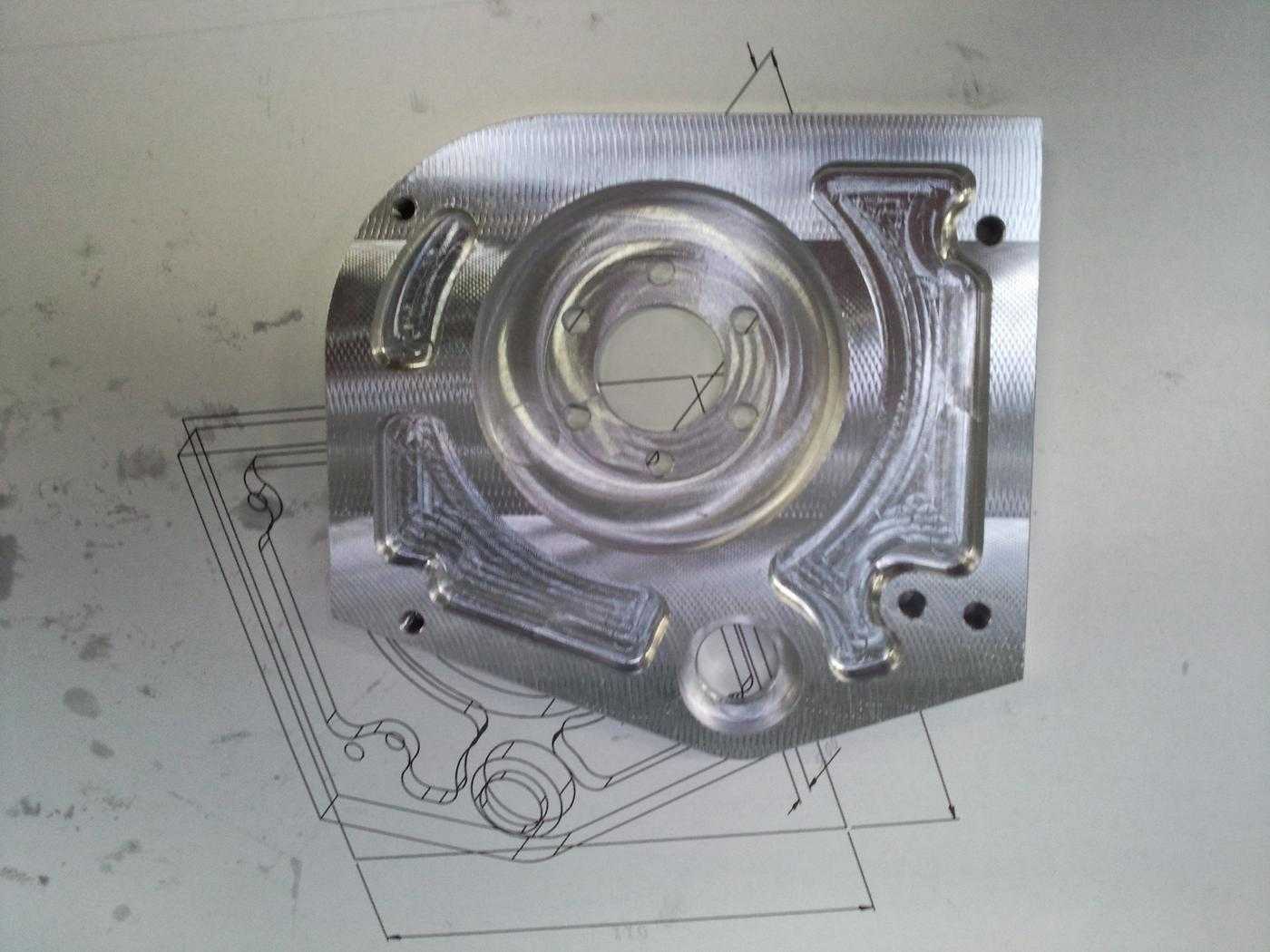

　　对应无刷动力端的固定螺丝孔位，孔位的位置度公差控制在0.02mm以内，保证装配时螺丝可以顺畅穿入，不会出现别劲、强行锁附导致的机壳变形问题。安装座的外轮廓采用非对称的异形切边设计，四个边角区域做了不同的结构处理：其中两个对角位置设置了沉头安装通孔，用于将整个座体固定到外部设备的安装立板上，沉头深度匹配对应规格内六角螺丝的头部高度，保证锁附后螺丝头部不会突出座体表面，避免与周边运动部件产生干涉；另外两个边角区域做了减重挖槽处理，在不降低整体结构刚性的前提下，尽可能减少座体的整体重量，降低动力端的额外负载，同时挖槽的位置特意避开了应力集中的转角区域，所有槽体内角都做了R角过渡，避免机加过程中出现应力裂纹，

　　也能减少长期受振动载荷后的结构疲劳风险。座体侧面还设置了一个独立的旁通孔，这个孔位主要用于动力线缆的走线或者配套传感器的安装固定，孔口做了倒角处理，避免穿线时刮伤线缆外皮，孔位的位置刚好避开内部动力单元的旋转区域，不会出现线缆被运转部件剐蹭的隐患。从设计思路上来说，这款结构完全是从实际手工装配的需求出发反向推导的，最初的设计输入来自一线装配人员的实际安装痛点：通用圆形法兰在特定狭小安装空间内无法适配，周边的管线、相邻部件会和法兰外轮廓产生干涉，强行切割通用法兰又会破坏结构刚性、影响安装精度。因此设计过程中先根据实际安装空间的点云数据勾勒出外轮廓的最大允许边界，再在边界范围内排布所有的安装孔位、定位止口、减重结构，

　　每一处结构的尺寸都经过了装配干涉校验：比如座体的整体厚度控制在适配安装空间的轴向尺寸范围内，不会突出安装面影响端盖的装配；所有凸台的高度都匹配对应配合件的贴合深度，不会出现装配间隙过大或者锁附后压合过紧的问题。从机加工艺的角度来看，这款安装座采用整块金属坯料铣削成型，所有配合面的表面粗糙度都控制在Ra1.6以内，非配合面做了普通铣削处理即可满足使用要求；安装座的两个大平面之间的平行度公差控制在0.01mm以内，保证动力单元安装后输出轴的轴线与安装基准面垂直，避免出现运转时的轴向窜动问题。在实际使用场景中，这类定制安装座往往是整套动力模组的核心定位基准，一旦安装座的精度出现偏差，后续所有的传动部件、执行端的位置精度都会受到影响，因此设计时特意在几个关键受力位置做了加厚处理，比如中心止口周边的壁厚比其他区域厚3mm，抵消锁附螺丝时产生的局部形变，保证长期使用后定位精度不会出现偏移；座体上的所有转角位置都没有采用直角设计，全部做了R2以上的圆角过渡，一方面减少机加时的刀具磨损，另一方面也能减少应力集中，提升结构的抗振动性能，适配设备运行过程中产生的持续振动载荷，避免长期使用后出现固定螺丝松动、座体开裂的问题。不同于标准量产的安装法兰，这款结构没有多余的装饰性特征，所有的凸起、凹槽、孔位都有明确的功能指向，没有为了外观好看增加不必要的曲面结构，尽可能降低机加的难度和成本，同时也能保证批量加工时的精度一致性。
