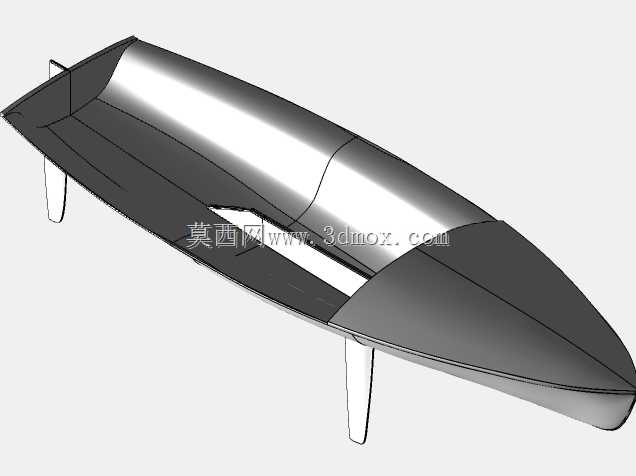

带舵与中心板的1:10比例小艇船体结构

　　在水上运动装备、教学演示模型以及小型航行器研发领域，等比例缩放的船体结构是验证水动力性能、开展装配调试的核心载体，本次涉及的小艇船体采用1:10的缩放比例，完整还原了实船搭载舵与中心板的构型，可直接用于船模航行测试、水动力教学演示以及小型无人艇原型验证等场景。从实际用途来看，该船体既可以作为航海模型爱好者的装配基底，搭配动力系统、遥控模块完成竞速类、仿真类船模的搭建，也可以作为船舶专业教学中讲解船体线型、稳性控制、操纵机构原理的具象教具，还能为小型近岸监测无人艇的初期方案验证提供结构参考，省去从零开始搭建船体曲面的重复建模工作。

　　从功能特性上看，该船体集成了舵与中心板两个核心操纵与稳性构件，其中中心板沿船体中纵剖面布置，可在航行时向下伸出，大幅降低船体横移风险，提升迎风航行时的抗侧漂能力，这一设计对于依赖风帆动力或者小功率动力推进的小艇而言尤为关键，能够有效优化航行轨迹的直线保持性，减少动力损耗；尾部的舵结构与船体尾部线型顺滑衔接，转动时可通过改变船体尾部水流方向实现航向调整，舵叶的展弦比、安装位置均匹配该比例下的船体水动力特性，不会出现舵效不足或者舵阻过大的问题。船体主体采用流线型曲面设计，首部线型瘦削且带有适度的舷弧，能够在航行时有效劈开波浪，降低首部砰击阻力，中部型线饱满，保证足够的内部装载空间，可容纳电池、接收机、舵机等常规船模配件，尾部线型逐渐收窄，配合舵结构优化伴流分布，提升推进效率。

　　在设计思路层面，建模过程优先保证船体曲面的光顺性，所有曲面拼接处均实现G2连续，避免出现折线、凹坑等破坏水动力性能的结构缺陷，建模时以实船的型值表为基础，通过放样、曲面修剪、加厚等操作完成壳体构建，壳体厚度按照1:10的比例缩放后匹配常用模型板材的加工厚度，既可以直接用于3D打印制作实体样件，也可以导出曲面数据用于玻璃钢糊制、木质板材拼接等工艺的生产指导。舵与中心板的安装位置预留了标准的转动轴孔，轴孔的同轴度、安装面的平面度均按照装配要求做了公差约束，不需要使用者二次修整即可完成舵机、连杆等操纵部件的安装，中心板的收纳槽与船体内部空间连通，可实现中心板的升降调整，适配不同水深、不同航速下的使用需求。

　　从外形尺寸与安装边界来看，按照1:10的比例换算后，船体总长、总宽、型深均匹配常规竞速小艇的缩放尺寸，内部舱室的分隔位置避开了舵机、电池等部件的常规安装区域，舱壁上预留了走线孔位，方便电气线路的布设。船体甲板边缘带有一圈凸起的舷边结构，既可以提升甲板的防浪性能，也为甲板配件的安装提供了固定基面，使用者可根据需求加装桅杆、座椅、遥控天线等配件。舵叶的转动角度范围设置为左右各35度，这一角度范围既能够保证足够的转向力矩，又可以避免舵角过大导致的舵失速问题，中心板的最大伸出长度匹配船体吃水深度，不会出现伸出过长导致搁浅或者伸出过短无法起到抗侧漂作用的问题。在实际装配过程中，需要注意舵系的水密处理，轴孔位置可搭配常规的水密轴承套件，避免航行时水进入船体内部损坏电气部件，船体内部可根据配重需求在首部或者底部加装配重块，调整船体的重心位置，保证航行时的浮态正浮，提升航行稳定性。
