车床加工用阶梯轴类零件结构设计

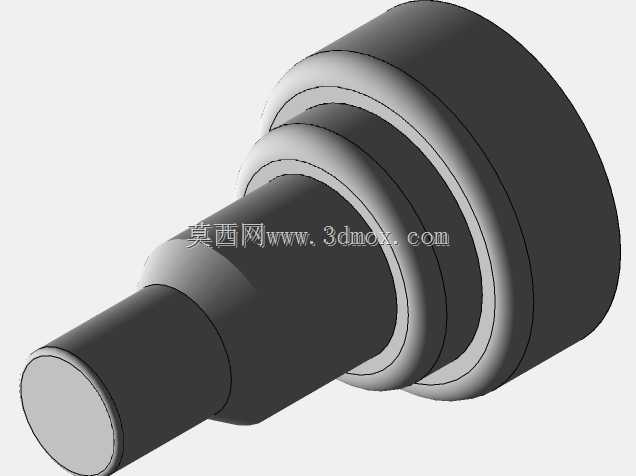

　　这类阶梯轴类回转零件，是车床加工场景中极为常见的典型工件，广泛应用在各类传动机构、工装夹具、检测组件的装配环节中，作为传递扭矩、承载径向载荷、定位配套组件的核心结构件，其加工精度直接决定整套机构的运行稳定性与装配同轴度。从实际应用场景来看，这类零件常出现在小型传动模组、传感器安装基座、凸轮随动机构的配套结构中，不同直径的轴段分别承担不同功能：最细的伸出轴段多作为定位端，穿入配套轴承或者安装孔内，实现整根轴的径向定位，轴肩位置则承担轴向限位作用，避免装配时零件窜动，直径最大的端部轴段多作为承载段，可安装滚轮、齿轮或者同步带轮，用来传递运动或者承受外部接触载荷。在设计这类零件时，首先要明确各轴段的装配边界，

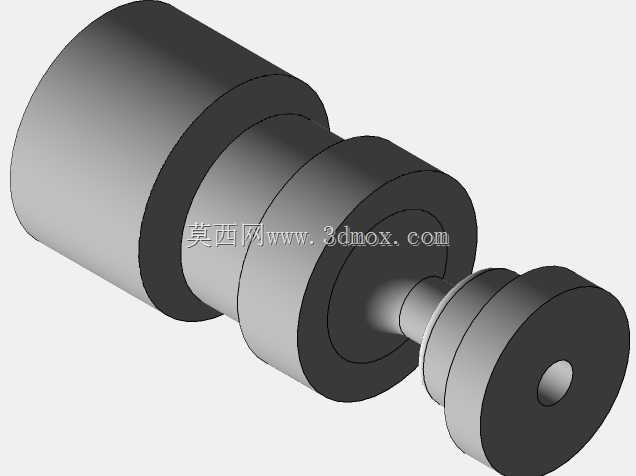

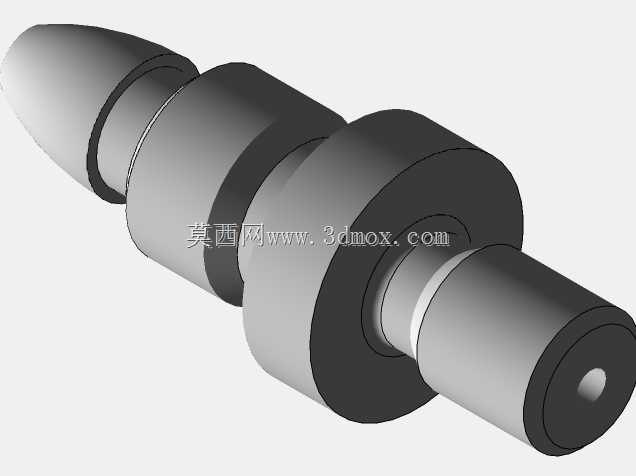

　　相邻轴段的直径差需要根据装配零件的内孔尺寸确定，轴肩的高度要满足配套零件的轴向定位要求，同时不能过高导致装配时零件无法顺利推到定位面，轴段的长度要结合装配空间预留足够的安装余量，避免出现装配干涉。从外形结构来看，整根零件为同轴回转体结构，所有轴段的轴线完全重合，不存在偏心结构，适合在普通车床上一次装夹完成全部外圆、端面的加工，能最大程度保证各轴段的同轴度要求，减少二次装夹带来的形位公差误差。设计过程中，各轴段的过渡位置需要根据使用场景选择合适的圆角或者倒角，若轴段上需要安装密封件或者轴承，过渡位置要加工退刀槽，保证配套零件能安装到位，同时避免应力集中导致轴段在交变载荷下出现断裂。在实际加工验证环节，

　　这类零件的建模需要严格匹配车床加工的工艺逻辑，先确定零件的装夹基准，通常以最大直径轴段的外圆作为粗基准，加工端面钻中心孔后，采用两顶尖装夹的方式完成各外圆的精车，建模时的尺寸标注要符合车床加工的工序顺序，从右到左依次标注各轴段的直径与长度，方便编程人员直接提取尺寸生成刀路。这类零件的安装边界需要重点关注伸出端的长度与直径公差，若作为定位轴使用，伸出段的直径公差通常取h7级，表面粗糙度达到Ra1.6即可满足多数装配场景的要求，轴肩的端面要保证与轴线垂直，避免装配后配套零件出现偏斜。在CAM编程培训场景中，这类零件是非常典型的教学案例，涵盖了车床加工中的外圆车削、端面车削、倒角、切槽等基础工序，

　　建模时的特征构建逻辑完全贴合实际加工的走刀路径，能帮助初学者快速理解回转类零件的建模思路与车床加工的工艺对应关系。从结构强度角度考虑，这类轴类零件在承受径向载荷时，最大应力集中在轴肩过渡位置，因此设计时在满足装配要求的前提下，过渡圆角要尽可能取大值，降低应力集中系数，提升零件的疲劳寿命，若轴段需要传递扭矩，还可以在对应轴段加工键槽，但键槽的位置要避开应力集中的轴肩区域，避免削弱轴的整体强度。实际装配时，这类零件通常配合深沟球轴承或者滚针轴承使用，轴承安装在对应直径的轴段上，靠轴肩实现内圈的轴向定位，外圈则安装在基座的孔内，整根轴转动时能保证极低的径向跳动，满足精密传动或者检测组件的运行要求。
