壁挂式卷筒纸巾收纳装置结构设计

　　这款卷筒纸巾收纳结构的设计，最初是针对卫浴、厨房等湿滑或空间局促场景的使用痛点展开的，日常使用中常见的纸巾架要么存在抽拉时整体打滑移位的问题，要么安装方式单一无法适配不同的墙面布局，还有的结构拆分困难，后期更换纸卷、清洁维护的操作十分繁琐。从实际使用场景来看，该结构既可以通过背部的贴合结构固定在垂直墙面，适配卫浴间洗手台侧方、厨房操作台上方的墙面安装需求，也可以直接水平放置在桌面、置物架表面作为独立纸巾座使用，无需额外安装固定件就能满足桌面场景的取用需求，适配场景覆盖了家庭卫浴、厨房、公共卫生间、办公工位桌面等多个日常使用场景。

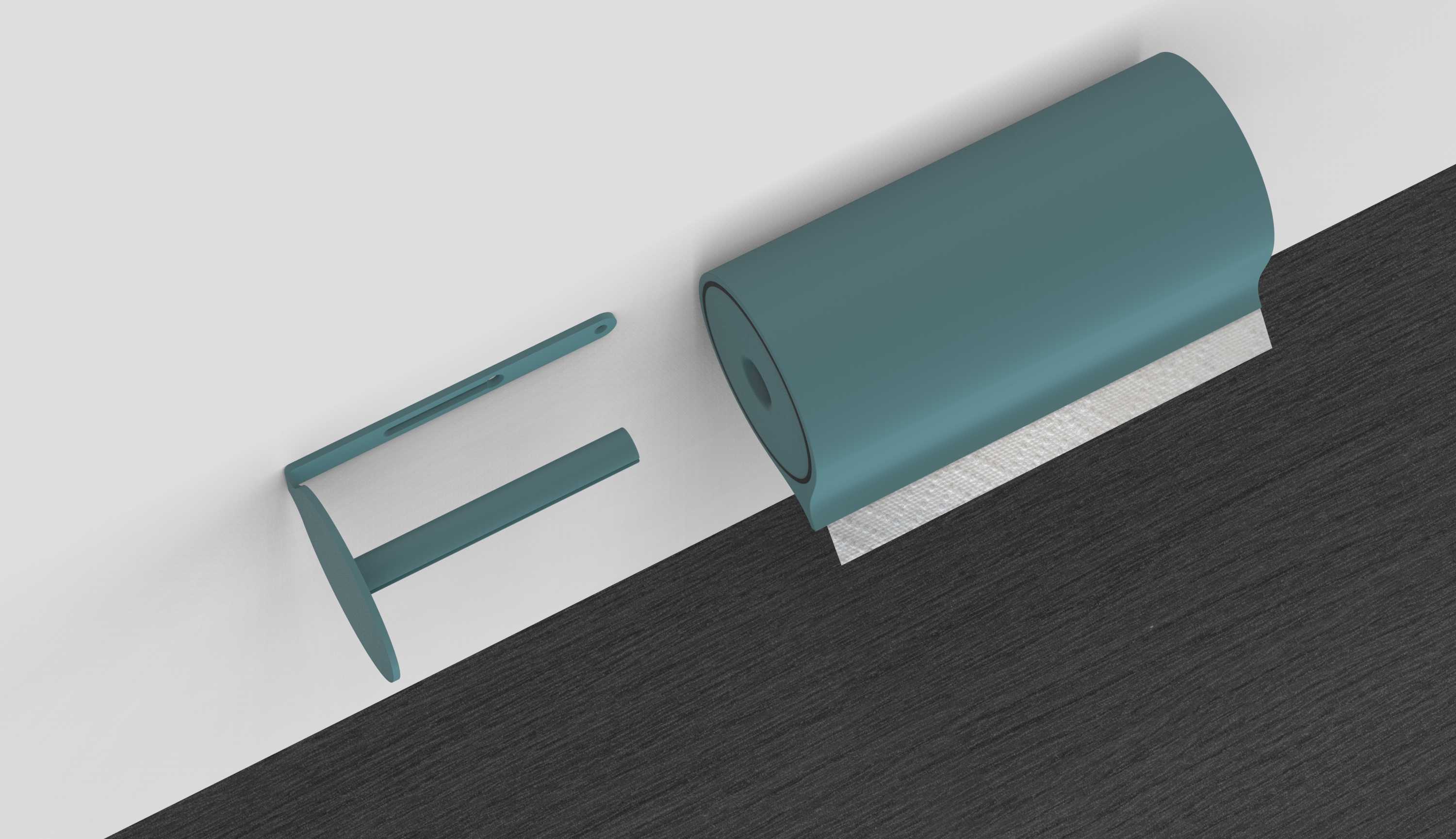

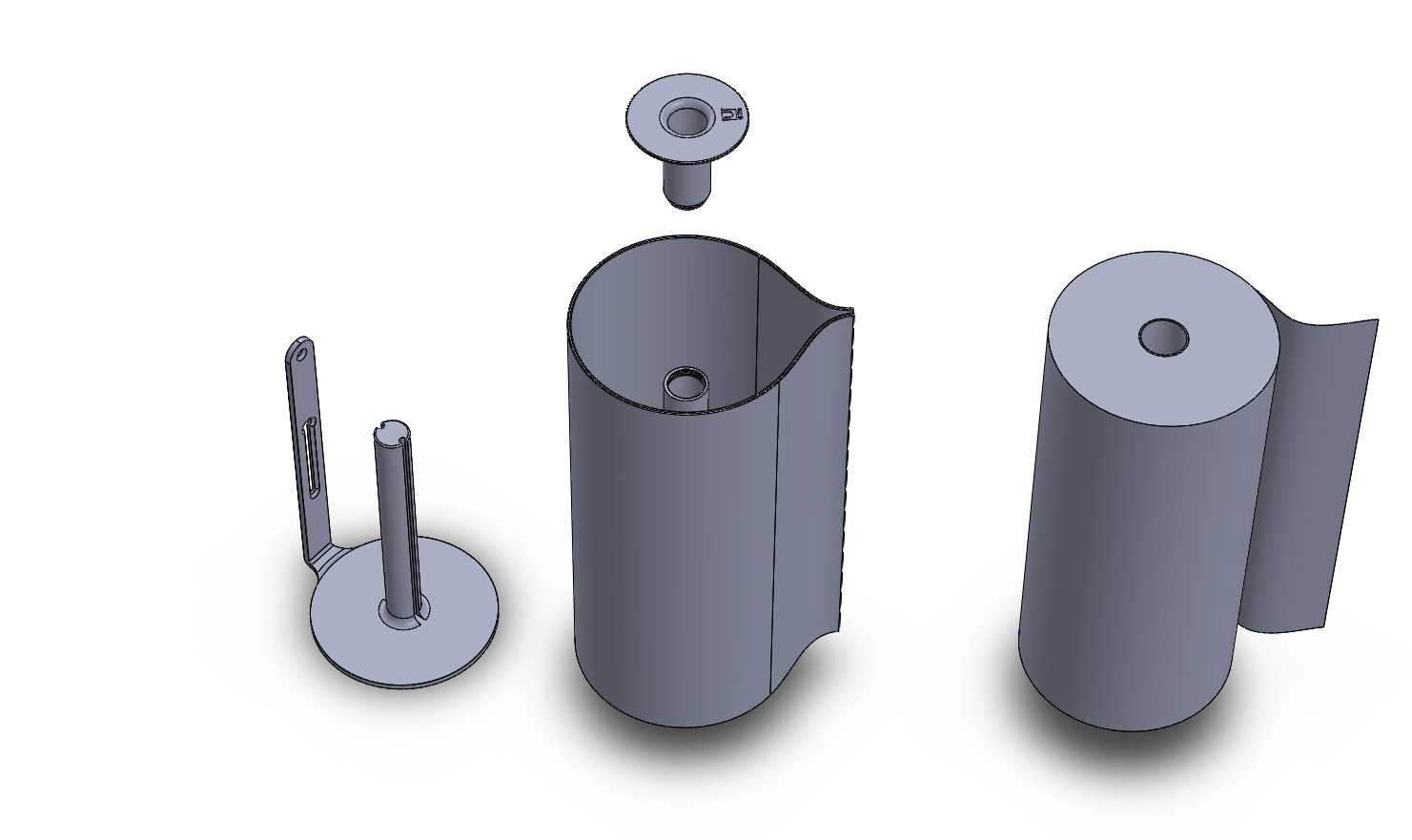

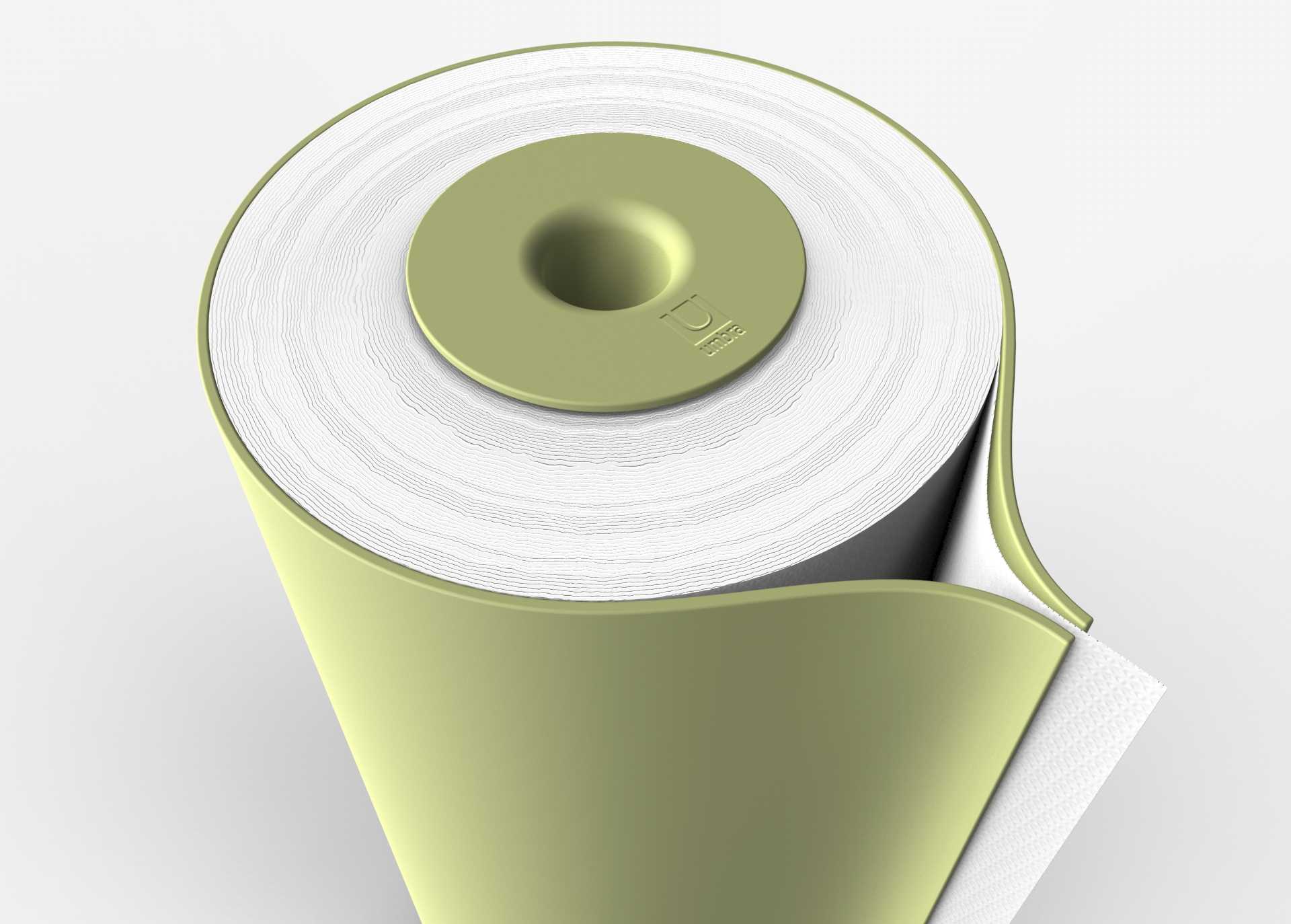

　　结构组成上整体拆分为四个独立部件，分别是壁挂贴合底座、扁平轮廓的环形纸卷容纳腔、带螺旋导向的出纸端盖、以及中部的防滑握持管，各部件之间采用卡扣式拼接结构，没有额外的紧固件，拆分时只需要对准卡扣位置轻推即可分离，更换纸卷时不需要将整个架体从安装面拆下，只需要打开端盖就能将新的卷筒纸放入容纳腔内，操作步骤比传统的穿轴式纸巾架减少一半。出纸端的螺旋顶部结构做了微弧收边处理，纸卷抽出时的摩擦阻力经过反复调试，既不会因为阻力过小导致纸卷过度松脱垂落，也不会因为阻力过大造成抽纸卡顿、扯断纸张的问题，出纸口的间隙控制在单张纸巾厚度的1.2倍左右，能够保证每次抽拉只带出单张纸巾，避免多余纸巾外露造成的污染和浪费。

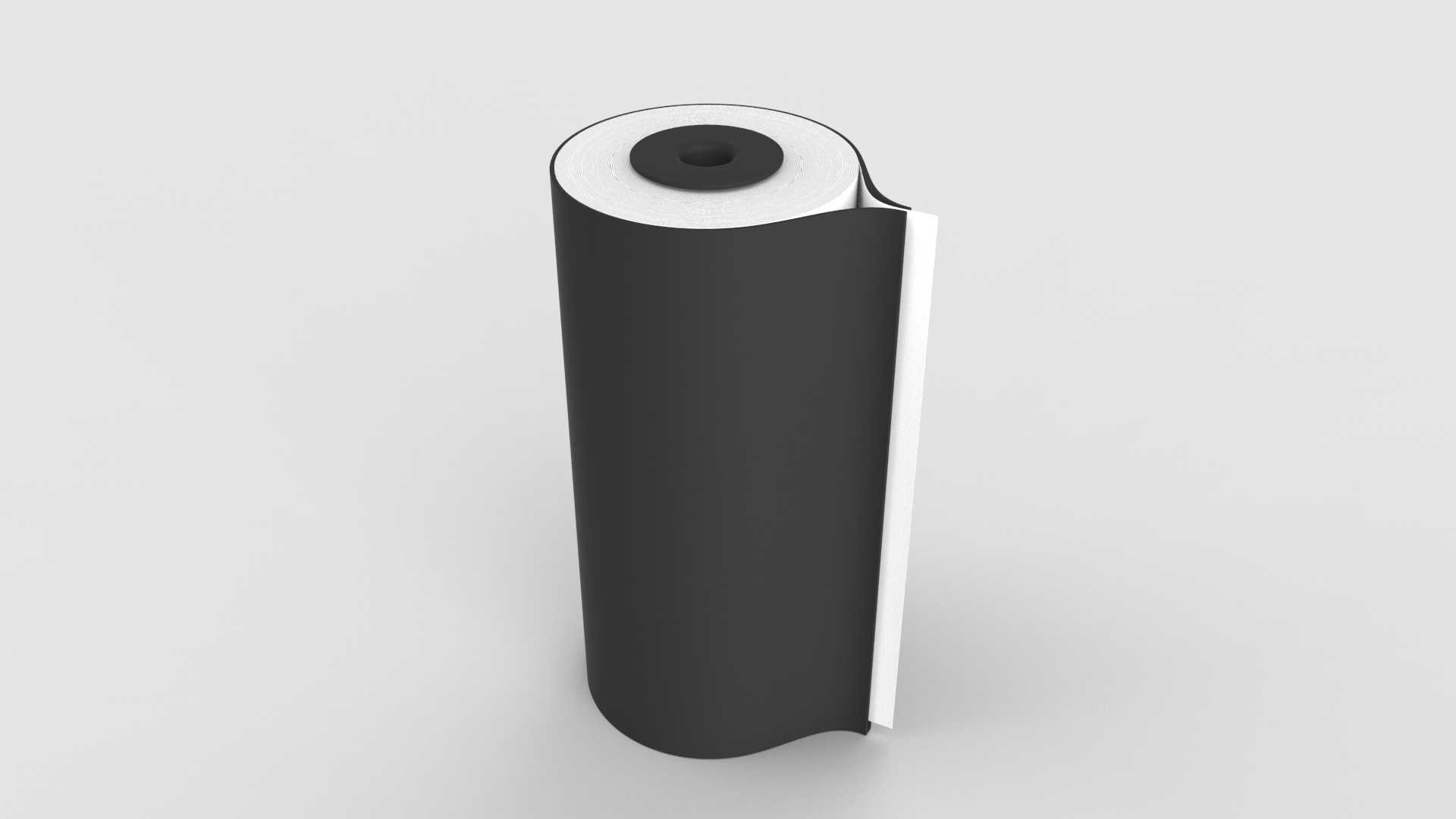

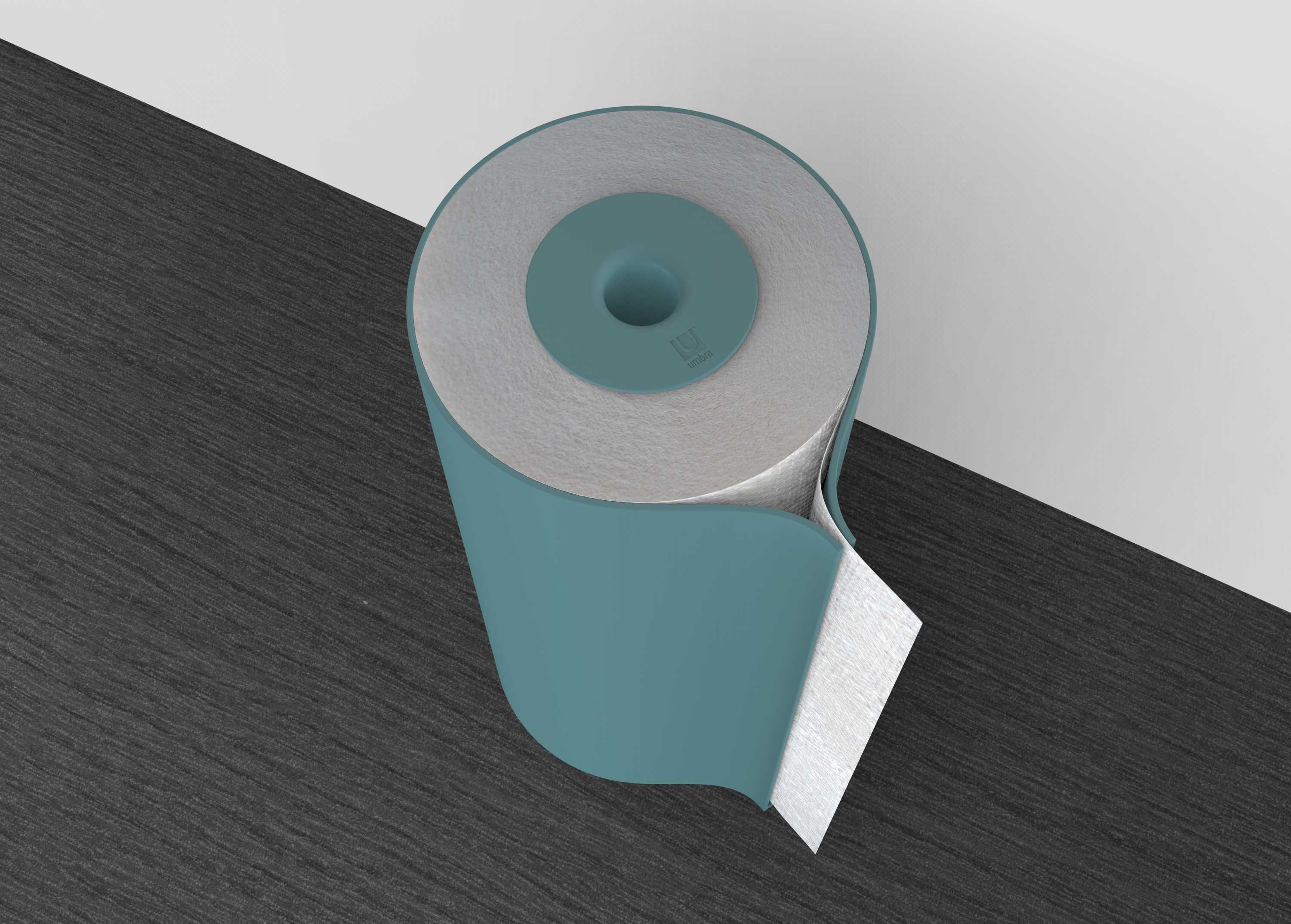

　　中部的防滑握持结构做了曲面内凹处理，刚好适配成年人手指的自然弯曲弧度，当需要将架体从墙面取下移动、或者调整出纸方向时，手指可以自然贴合在曲面凹槽内，拇指搭在外侧的O型防滑圈上，防滑圈表面做了细微的磨砂纹理处理，即使手部沾有水渍、油污，握持时也不会出现打滑脱手的情况。O型防滑圈同时兼顾了桌面放置时的防滑作用，当作为独立桌面纸巾座使用时，底部的防滑圈与桌面接触的摩擦系数经过调校，水平抽拉纸巾时架体不会跟随抽拉力移位，不需要额外增加配重块就能保持放置稳定性，整体结构的重量控制在合理区间，壁挂安装时对墙面的负载要求极低，即使是粘贴式安装的承重力也完全足够，不需要打孔破坏墙面结构。

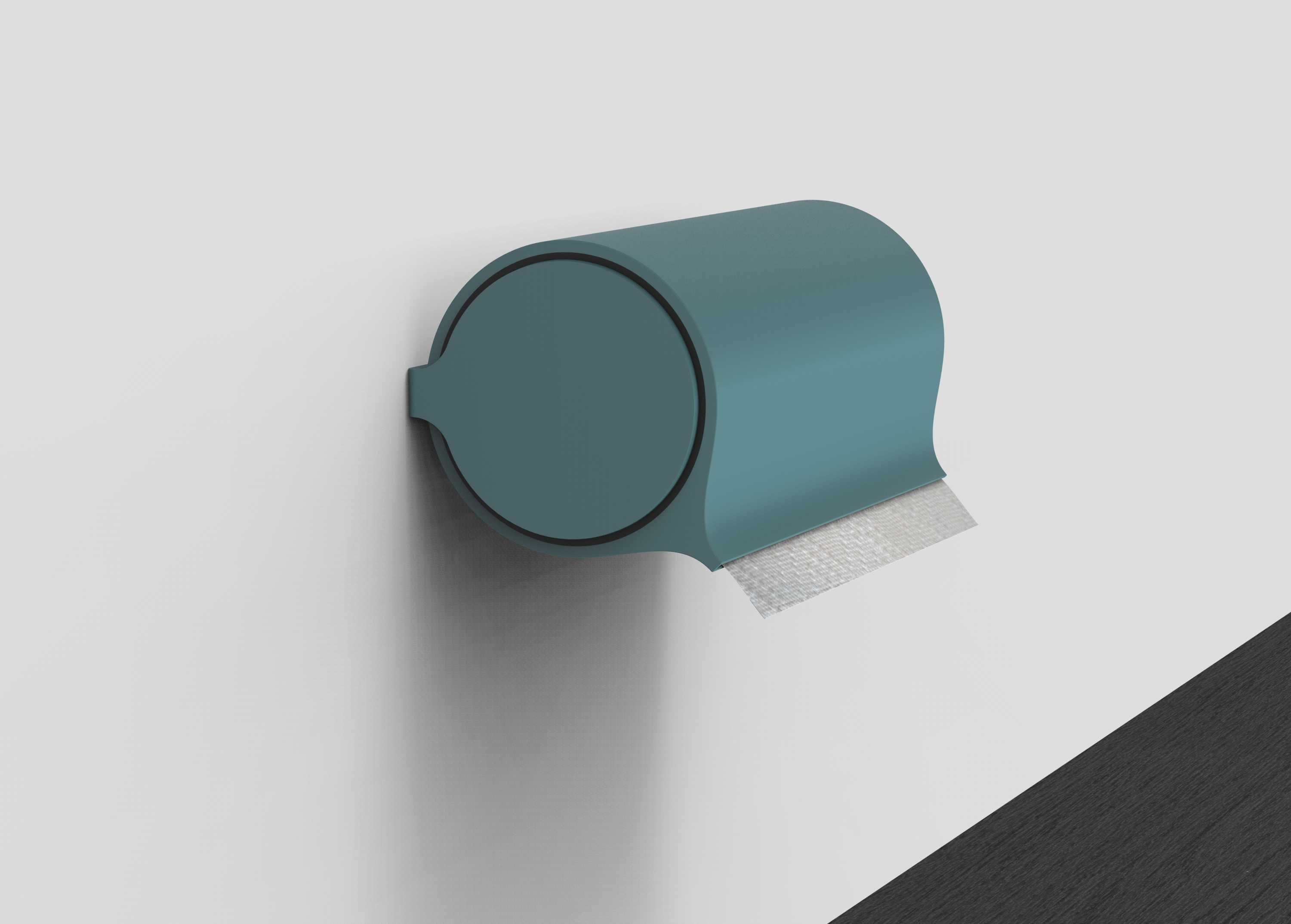

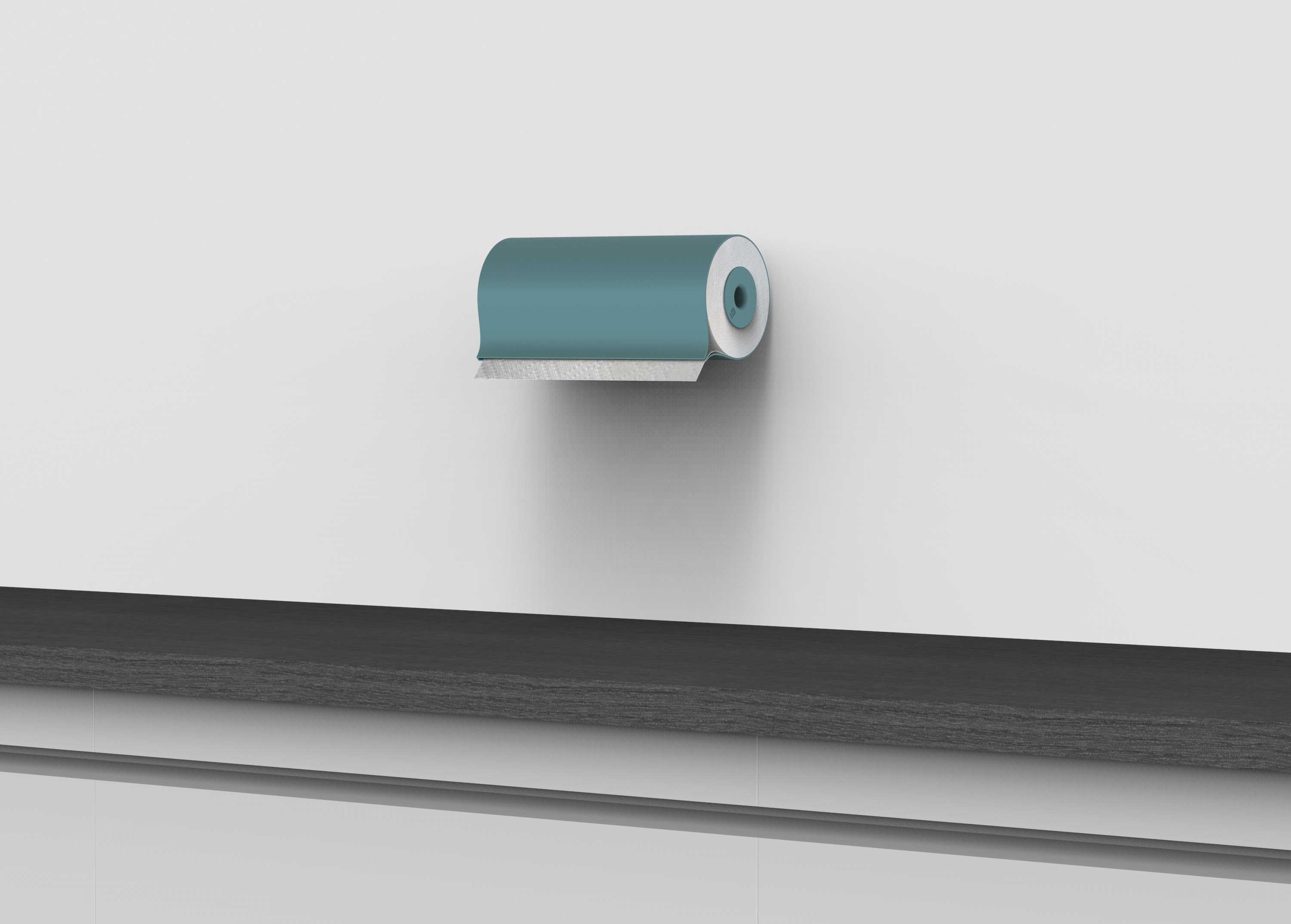

　　安装边界方面，该结构的整体外轮廓做了扁平化处理，背部贴合面为完整的平面，不管是采用免钉胶粘贴、还是吸盘吸附、或者螺丝打孔固定，都能保证与安装面完全贴合，不会出现缝隙积灰、贴合不牢晃动的问题；水平放置时的底部接触面做了三点式找平处理，即使放置的桌面存在轻微的不平整，也能保持架体稳定不倾斜。容纳腔的内部尺寸适配市面上绝大多数常规规格的卷筒纸巾，不管是卫浴用的小卷卫生纸、还是厨房用的大卷厨房纸，都能顺利放入腔体内，不需要针对特定品牌的纸卷做尺寸适配，通用性较强。出纸端的导向结构做了圆角钝化处理，没有尖锐的棱角，日常使用过程中即使手部磕碰在架体上也不会造成划伤，使用安全性有足够保障。整体外壳的壁厚做了均匀化处理，注塑成型时不会出现缩痕、翘曲等工艺缺陷，量产时的良率能够得到有效控制，各部件的拼接缝隙控制在0.1mm以内，日常使用时水渍、灰尘不会进入架体内部，清洁时只需要擦拭外表面即可，维护成本极低。
