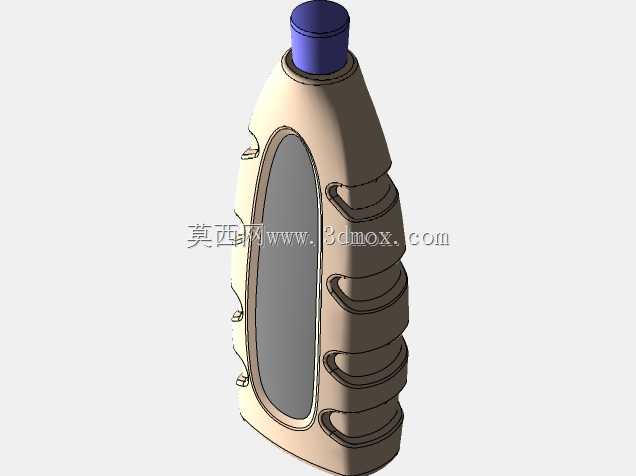

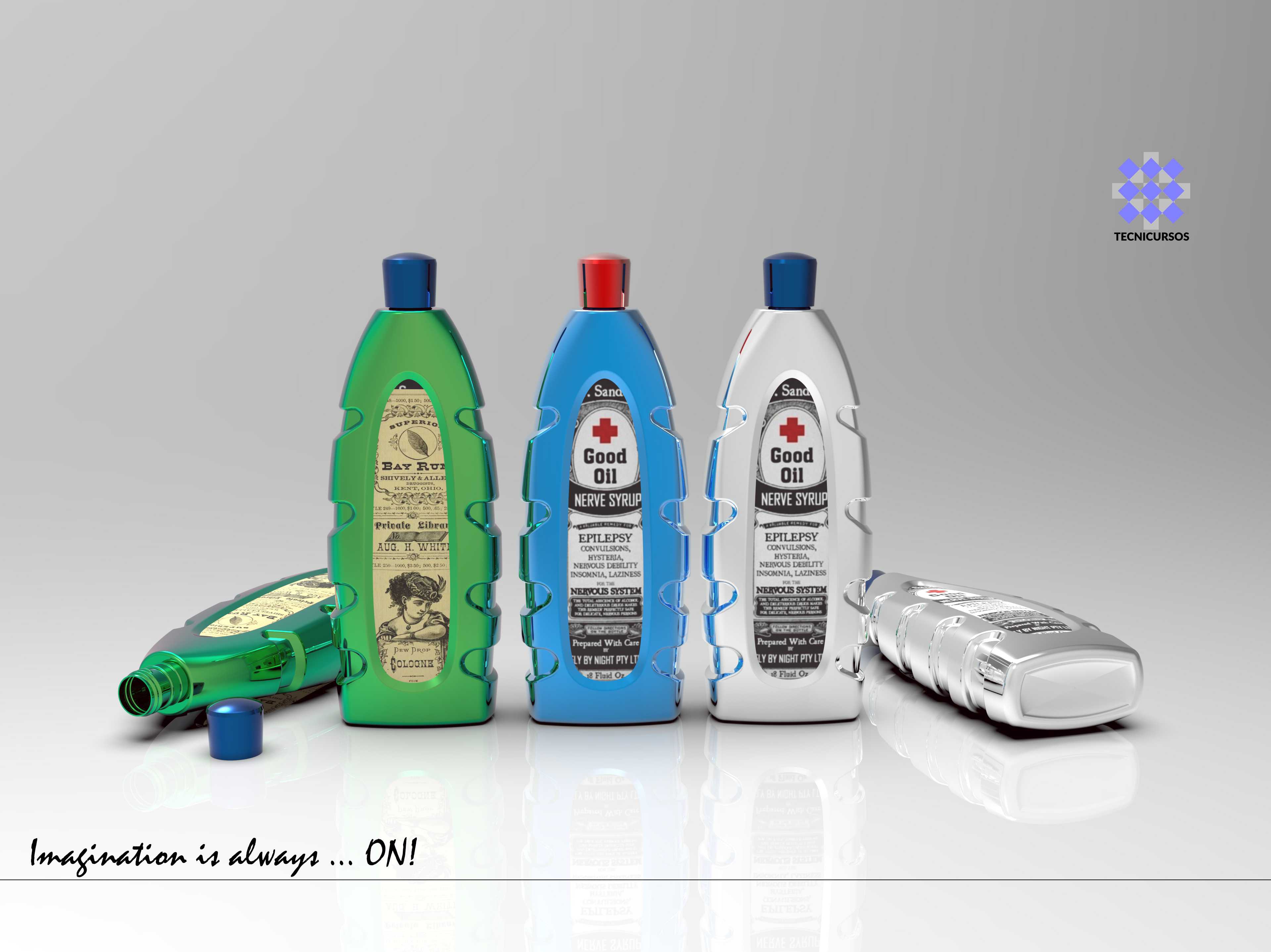

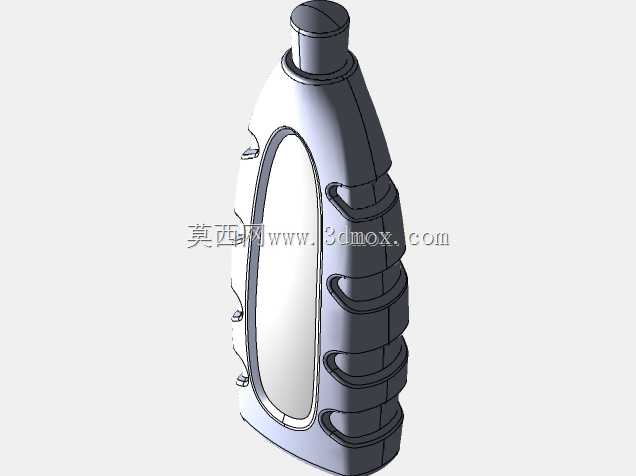

曲面造型护理液瓶外观结构设计

　　本次呈现的日化类液体包装瓶结构设计，核心围绕曲面造型的落地性展开，区别于常规直筒型包装瓶的生硬轮廓，整体瓶身采用多段连续曲率的曲面拼接，首先要考虑的是实际吹塑成型的工艺边界——瓶身两侧的内凹防滑筋，深度控制在3.2mm，既保证手持时的摩擦力适配不同手型的握持需求，又不会因为凹陷过深导致吹塑过程中出现壁厚不均、局部应力集中的问题，这类结构在实际量产中，需要匹配对应的吹塑模排气槽设计，避免曲面拐角处出现缺料、熔接痕明显的缺陷。

　　从实际应用场景来看，这类包装瓶主要用于盛装小容量日化护理类液体，标称容量适配250ml规格，整体高度控制在195mm，瓶身最大宽度72mm，厚度方向38mm，这个尺寸边界刚好适配常规商超货架的层板间距，也能满足快递运输时的装箱堆叠要求，单箱可容纳24瓶的排布下，箱体尺寸不会超过常规快递的首重计费尺寸阈值。瓶身的曲面过渡全部采用G2连续，在做三维建模时，需要先搭建主体的骨架线，优先确定瓶肩、瓶底的曲率半径，瓶肩位置的曲率半径设置为12mm，避免倾倒时瓶肩位置应力集中出现开裂，瓶底做了1.5mm的内凹支撑脚，四个支撑点共面度公差控制在0.2mm以内，保证放置在平面上不会出现晃动感，同时内凹结构也能抵消吹塑成型后瓶底的收缩变形，不需要额外做贴底处理就能保证放置平稳。

　　瓶盖部分采用旋合式结构，瓶口螺纹采用标准的PCO1810瓶口规格，和市面常规的28mm口径瓶盖通用，不需要单独开制瓶盖模具，能大幅降低量产的开模成本，瓶盖顶部做了0.8mm的防滑直纹，拧动时的摩擦力足够，即使手上沾有少量液体也能轻松开合。瓶身的标签区域特意做了0.3mm的内凹平面，这个深度刚好能让纸质标签贴附后不会因为边缘凸起在运输过程中被剐蹭起翘，标签区域的尺寸预留了1mm的公差余量，适配不同印刷厂的标签模切误差，避免出现标签贴偏、超出贴附区域的问题。

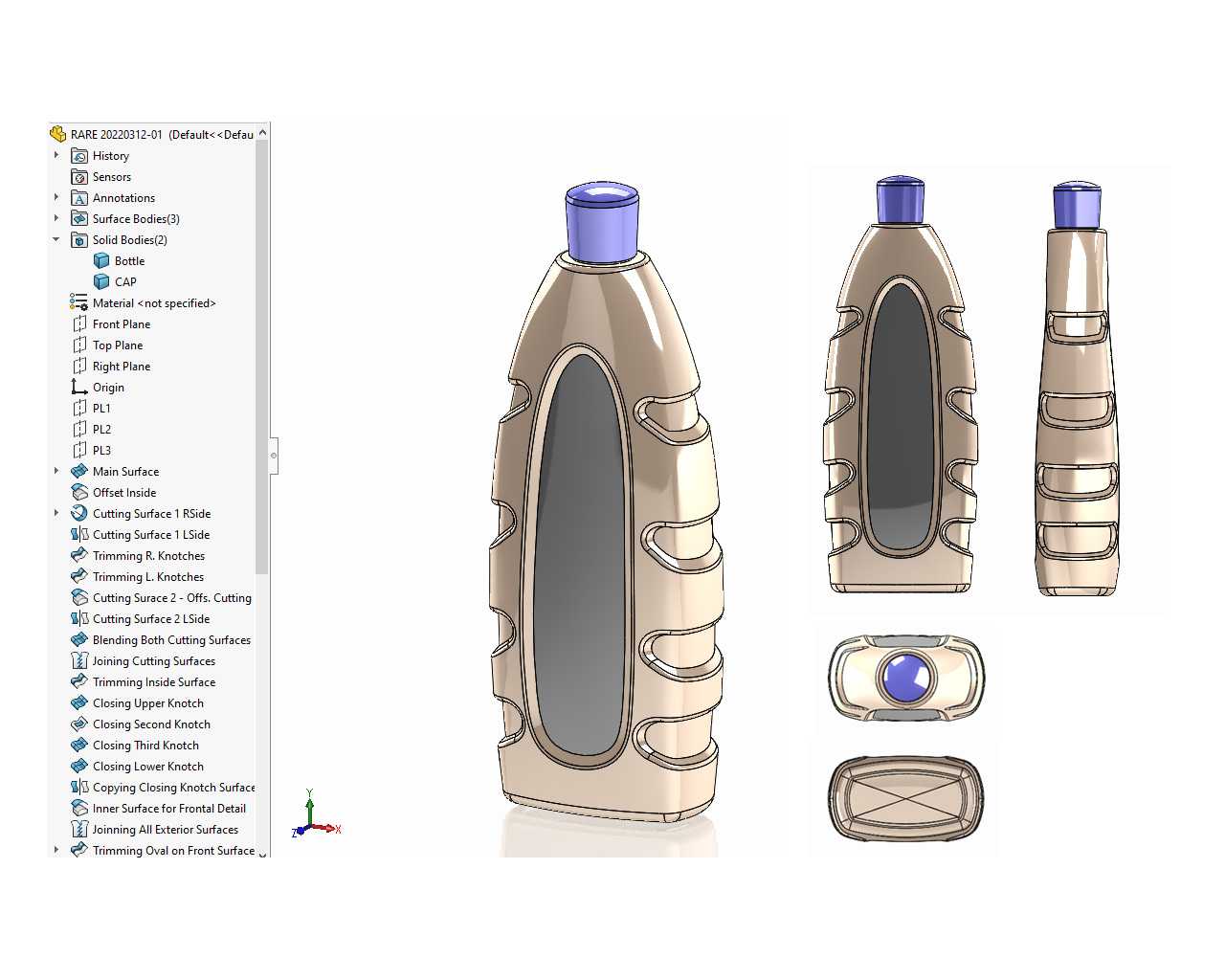

　　建模过程中，曲面拆分的逻辑完全贴合工艺要求，瓶身的主曲面分成前后两个大面和左右两个防滑侧曲面，拆分线全部隐藏在防滑筋的棱线位置，不会在外观面上出现明显的拼接痕，曲面加厚时统一采用1.2mm的壁厚，在防滑筋、瓶口衔接位置局部加厚到1.8mm，保证整体结构强度的同时，尽可能控制瓶身的克重，单个瓶身的PET原料克重控制在22g左右，兼顾成本和结构强度。瓶身放倒时的支撑点做了特意优化，当瓶身意外倾倒时，瓶身侧面的凸起筋条会先接触接触面，不会让标签区域直接摩擦接触面，避免标签被磨花影响外观。

　　从结构验证的角度，这类瓶型需要通过1.2米高度的自由跌落测试，装满水后从高度跌落至水泥地面，瓶身不能出现开裂、漏液的情况，建模时特意在瓶底和瓶肩的应力集中位置做了圆角过渡，避免锐角位置出现应力碎裂。另外瓶身的握持区域做了贴合手指弧度的曲面凹陷，成年人单手握持时，手指刚好能卡入侧面的防滑槽内，倾倒液体时的发力角度更舒适，不会因为瓶身打滑导致液体洒出。整体造型没有多余的装饰结构，所有曲面变化都同时服务于外观辨识度和实用功能，没有为了造型牺牲工艺可行性和使用便利性，在三维建模阶段就提前规避了后续开模、量产、使用环节可能出现的各类问题，不需要后续做大量的结构改模就能直接进入开模验证阶段。
