生物燃气添加剂异形包装瓶结构设计

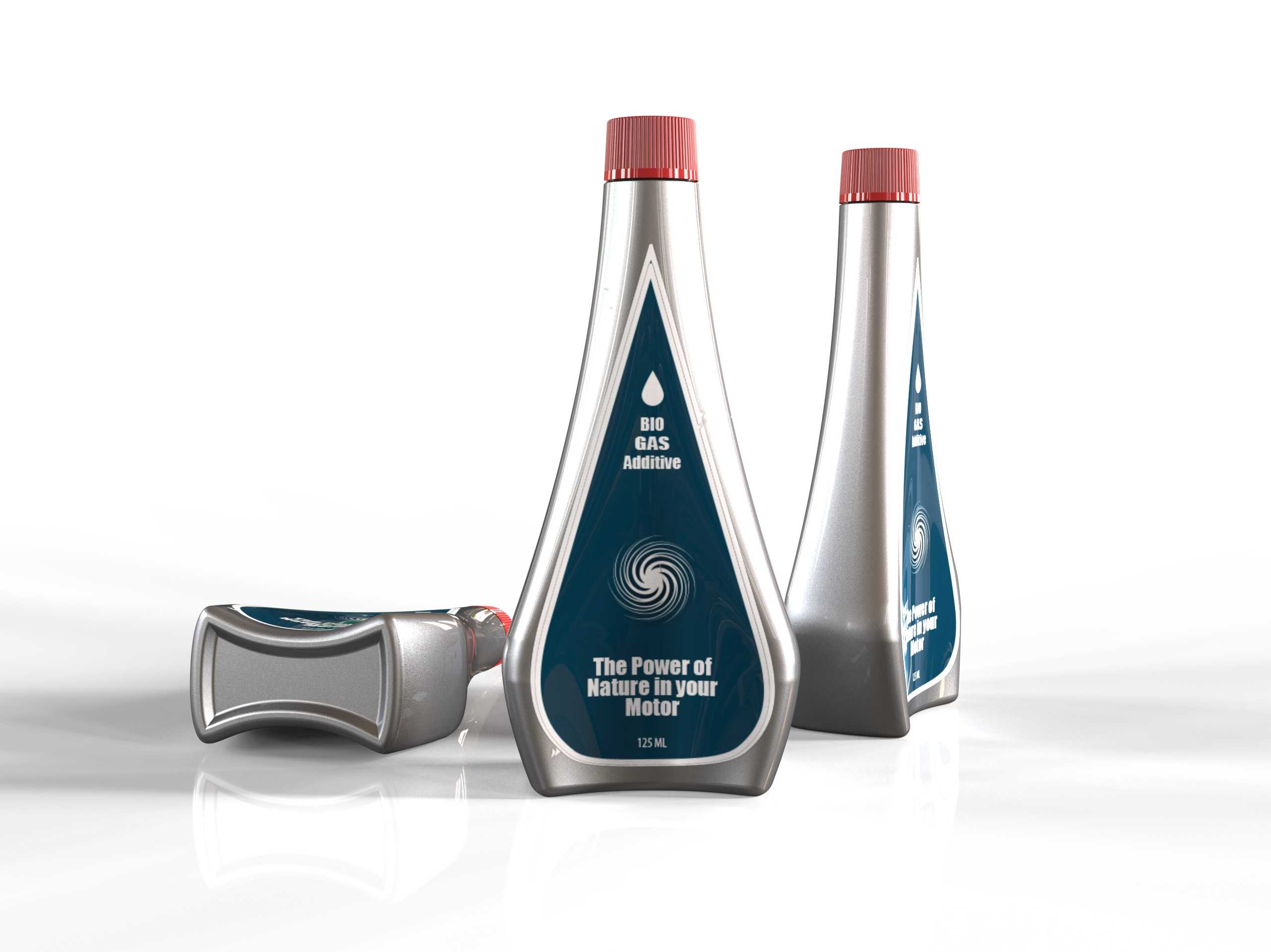

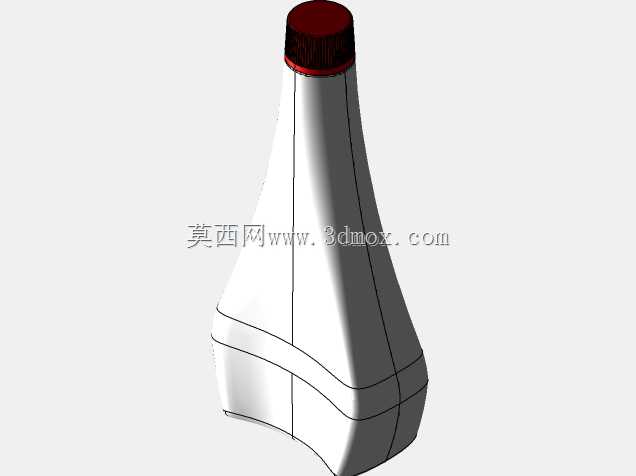

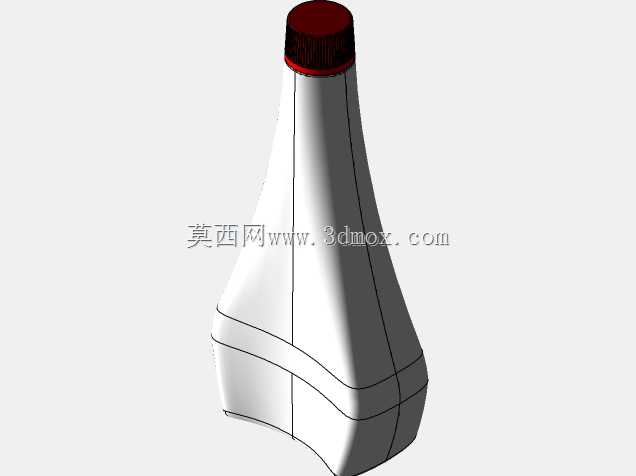

　　这款包装瓶的曲面造型设计，最初是面向车用养护品零售终端的陈列需求做的定向开发，区别于市面上常见的直筒型燃油添加剂瓶，非对称的收腰轮廓在货架陈列时能形成更强的视觉识别度，同时曲面过渡的结构也能提升瓶身握持的贴合度，用户加注操作时不容易打滑脱手。从结构设计逻辑来看，瓶身主体采用渐变三角截面的曲面构建，从底部的宽支撑面逐步向上收窄至瓶口位置，底部做了内凹的支撑筋结构，放置时的接触面积经过测算，能保证满液状态下倾斜15度不会发生侧翻，适配汽车后备箱、维修工位工具台等非完全平整的放置场景。瓶身正面的内凹标签位做了0.8mm的下沉深度，贴标后标签边缘不会和包装外盒产生摩擦剐蹭，避免运输过程中标签起翘、磨损的问题，

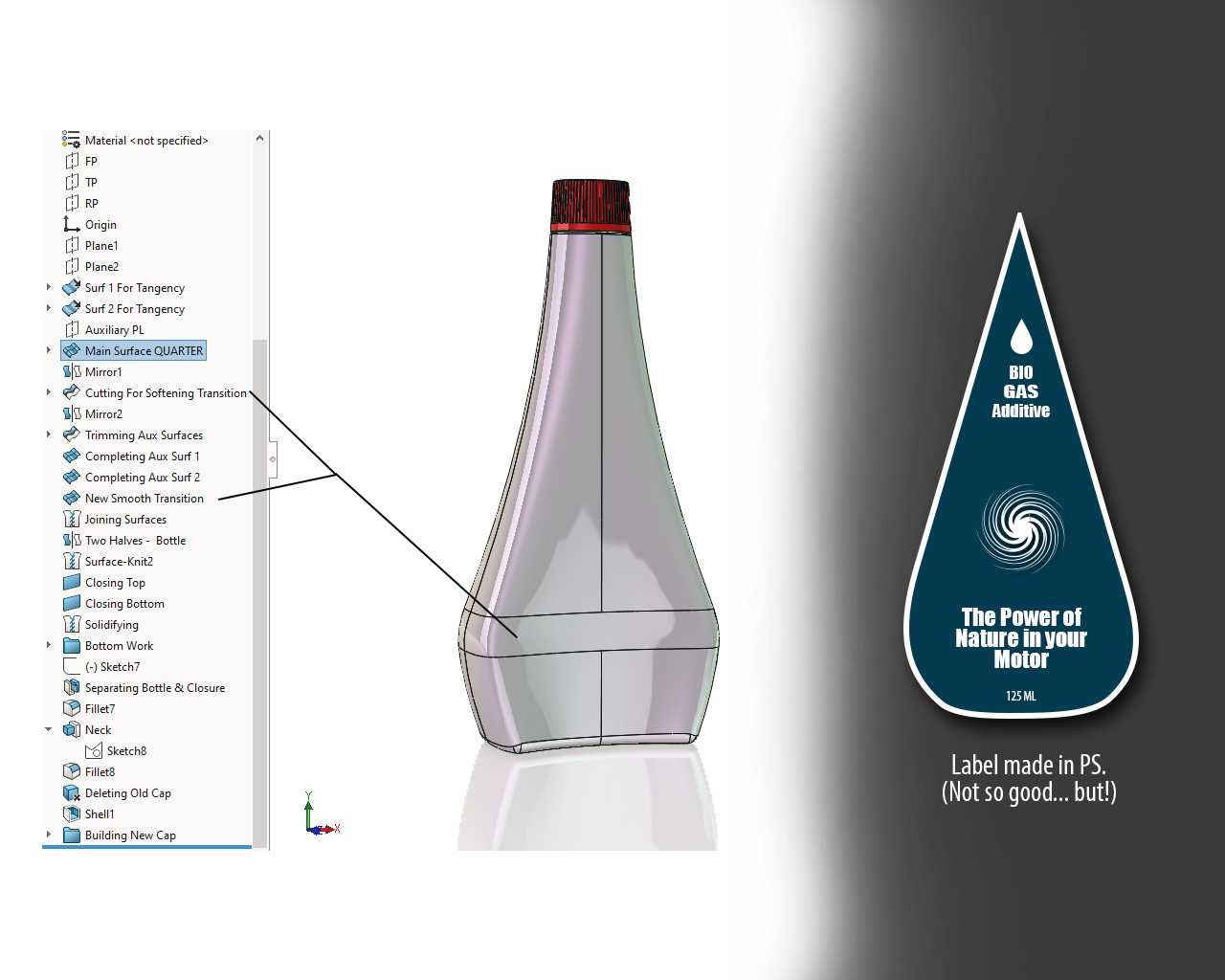

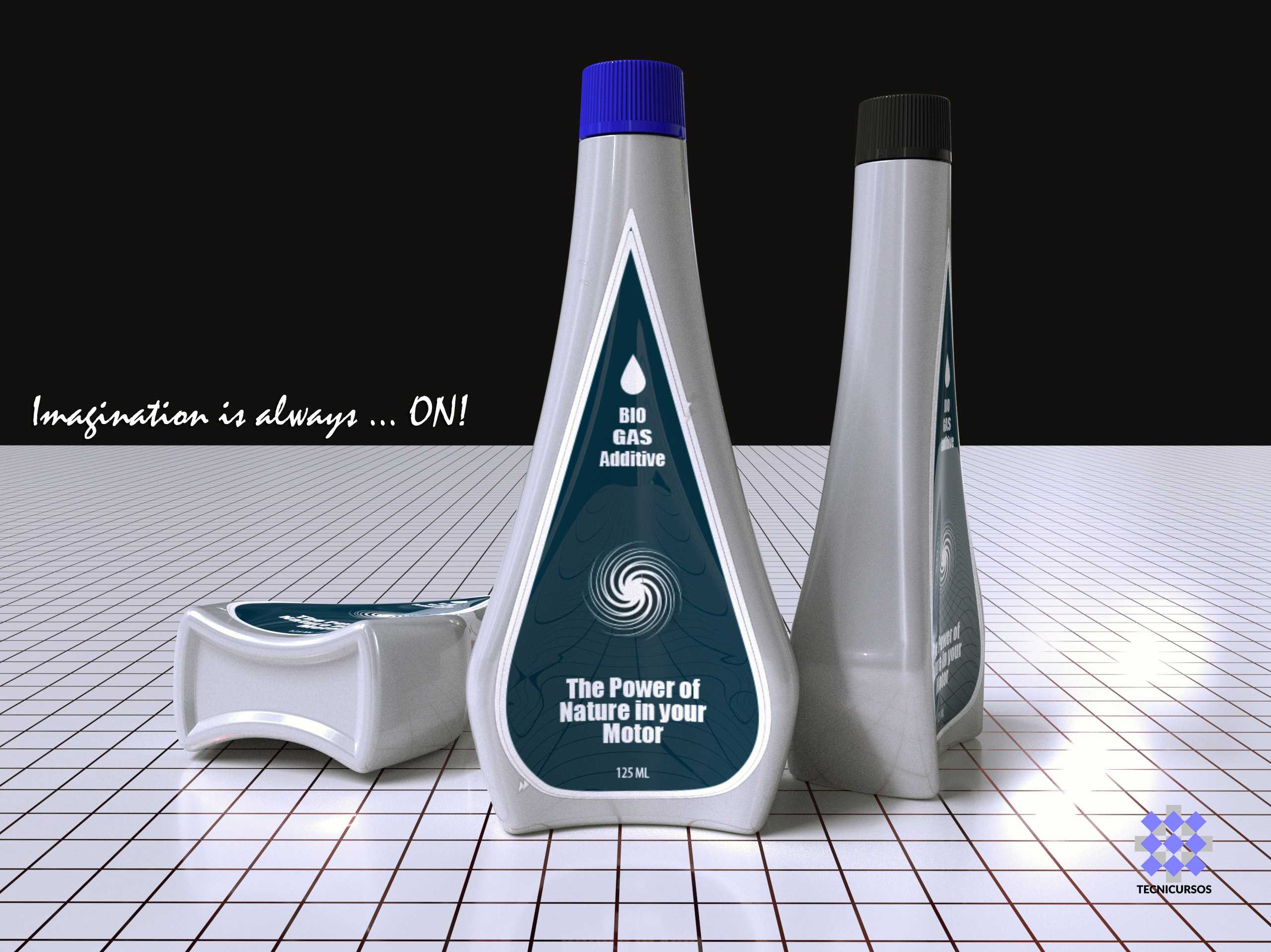

　　这个下沉曲面的曲率和瓶身主曲面做了G2连续过渡，注塑成型时不会出现应力集中的缩痕问题。瓶盖部分分两种配置，蓝色旋盖对应零售版的密封结构，内部带一体式尖嘴导流口，剪开封口后可以直接对准车辆燃油加注口倾倒，不需要额外搭配漏斗；黑色压旋盖对应专业维修站的快装版本，盖内带密封铝箔垫片，旋紧扭矩控制在1.2N·m即可达到密封要求，能承受-20℃到60℃的环境温度变化，不会因为温差出现漏液问题。建模过程中曲面构建的核心难点在于瓶身侧面的螺旋过渡曲面，这个曲面从瓶底延伸至瓶肩位置，既承担了结构加强筋的作用，提升薄壁瓶身的抗挤压能力，空瓶状态下承受10kg的径向压力不会发生不可逆变形，同时曲面的光影走向能在陈列时形成自然的视觉引导，

　　突出正面的产品标识区域。瓶身的壁厚控制做了差异化设计，主体壁厚1.2mm，底部支撑位置加厚到1.8mm，瓶口螺纹位置壁厚1.5mm，既保证了整体结构强度，也能控制原材料的用量，符合包装轻量化的设计趋势。瓶口采用标准的28mm螺纹规格，和市面上主流的添加剂瓶盖、导流嘴配件通用，后期如果做产品线延伸，可以直接复用现有瓶盖供应链，不需要额外开模。从实际使用场景来看，这款瓶型的容量设定为150ml，刚好对应家用乘用车单次燃油系统养护的添加剂量，瓶身的握持区域做了磨砂质感的微曲面处理，即使手上沾有机油、燃油，也能稳定握持，倾倒时的瓶身倾斜角度经过模拟，导流口的流速控制在每秒8ml左右，不会因为流速过快导致液体溅出。

　　瓶身背面预留了刻度标识的凸台位置，可以直接模塑出容量刻度，用户使用时能直观看到剩余液量，不需要额外粘贴刻度标签。整个模型的实体结构和曲面面组做了完全的布尔运算整合，没有碎面、非流形几何的问题，可以直接导入模流分析软件做注塑工艺模拟，也能直接用于后续的模具结构设计，分型面沿着瓶身侧面的最大轮廓线设置，脱模斜度控制在1.5度，保证注塑生产时能顺利脱模，不会出现粘模、拉花的问题。
