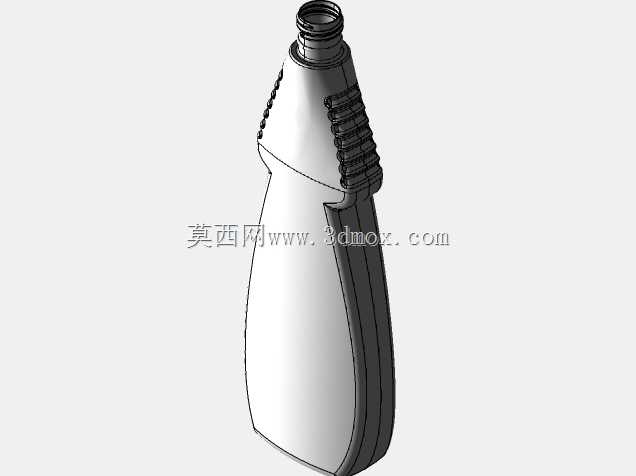

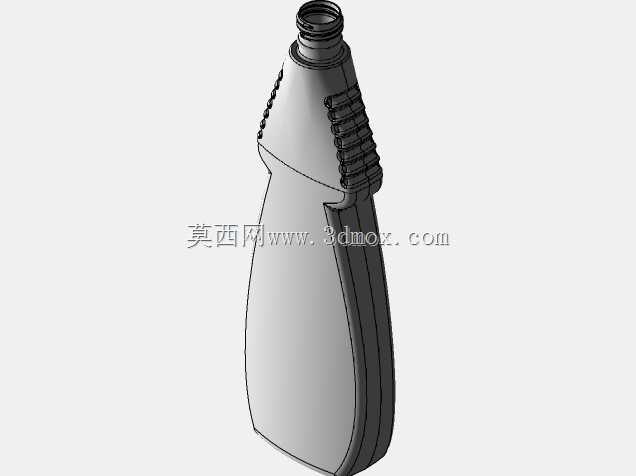

三款差异化造型柔顺剂包装瓶结构设计

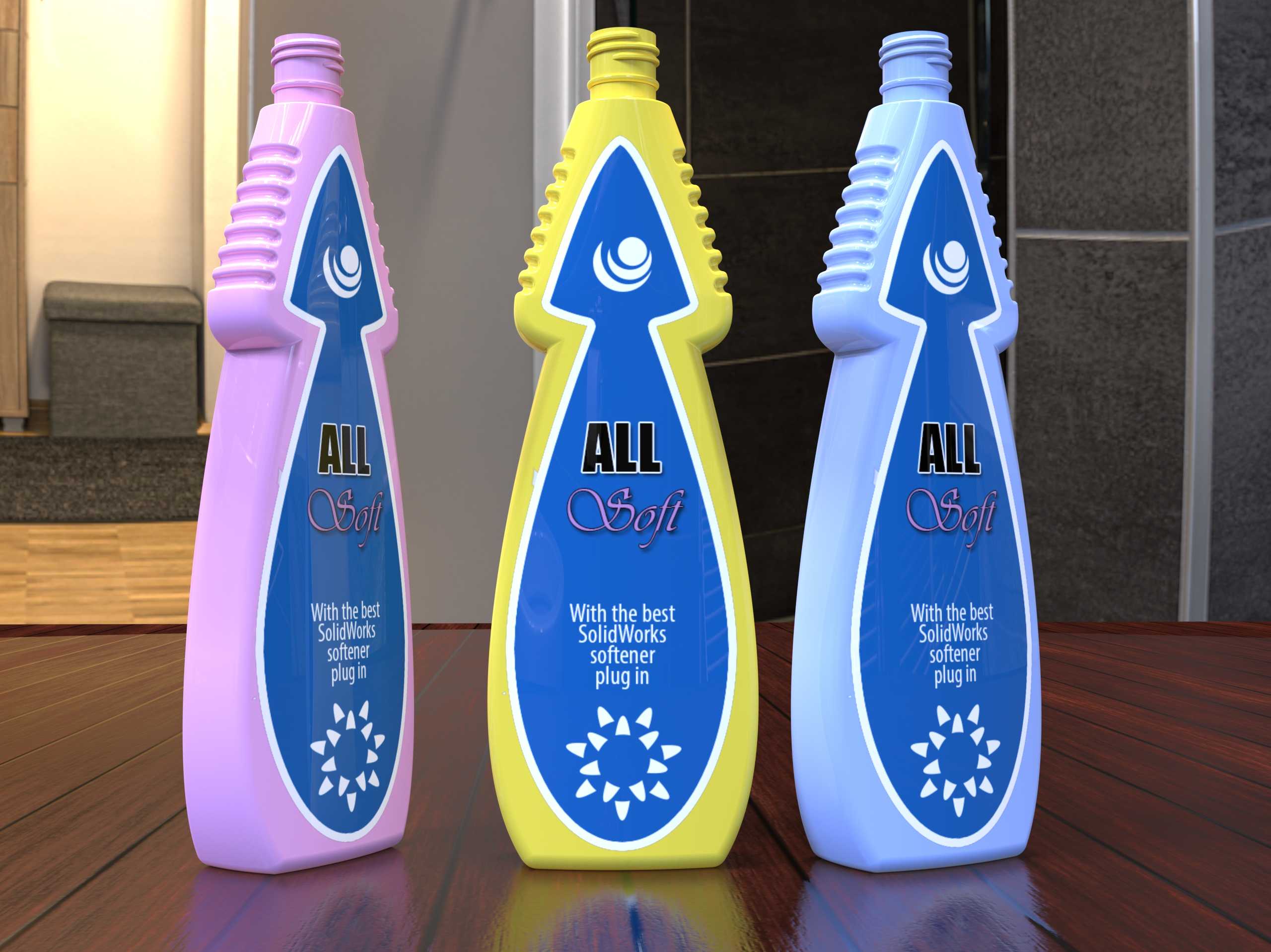

　　本次呈现的三款柔顺剂包装瓶，面向日化洗护产品的终端灌装、仓储运输、货架陈列、用户握持使用全流程场景做结构适配，三款瓶体分别采用粉紫、明黄、浅蓝的差异化配色方案，可对应同系列下不同功效定位的产品SKU，方便消费者在货架端快速识别区分。从实际使用场景出发，瓶身侧面设计了多道内凹式防滑筋条，筋条的弧度完全贴合成年人手掌握持时的指腹贴合曲线，即便在湿手状态下取用，也能提供足够的静摩擦力，避免瓶体滑脱摔落；瓶肩位置做了平缓的弧度过渡，没有尖锐的直角棱边，一方面能降低注塑生产过程中应力集中导致的开裂风险，另一方面在运输堆叠过程中，相邻瓶体接触时不会产生硬边挤压造成的瓶身凹陷、标签刮损问题。瓶口采用标准的螺纹接口设计，螺纹的牙距、

　　牙高与市面上主流的翻盖、旋盖尺寸完全兼容，灌装企业无需调整现有旋盖设备的参数即可直接上线生产，瓶口的密封端面做了0.3mm的凸台设计，配合瓶盖内的铝箔垫片可以实现可靠的密封效果，避免运输过程中内容物渗漏。瓶身正面的标签区域做了内凹式的鱼形定位槽，标签粘贴时可以直接嵌入槽内，定位精度更高，不会出现贴标歪斜的问题，同时凹槽边缘可以对标签形成保护，避免日常使用过程中标签边缘被剐蹭起翘。三款瓶体的整体高度、最大瓶径、底座尺寸完全一致，在自动化灌装线上可以共用同一套输送定位工装、理瓶机构，不需要针对不同配色的瓶体调整设备参数，能够有效降低日化生产企业的换线成本；底座位置做了一圈0.8mm高的支撑凸边，瓶体放置在平面上时，只有凸边与接触面接触，

　　即便底座平面存在轻微的成型收缩变形，也能保证瓶体放置平稳，不会出现晃动摇摆的问题。从设计思路上看，瓶体的壁厚采用渐变式设计，瓶身主体位置壁厚控制在1.2mm，在保证结构强度的前提下尽可能减少原材料用量，降低单瓶的生产成本；防滑筋条位置局部加厚到1.8mm，避免长期握持受力导致筋条位置出现发白开裂的问题；瓶肩与瓶身的过渡位置做了R12的圆角过渡，吹塑成型过程中材料流动更加顺畅，不会出现局部壁厚过薄的缺陷。三款瓶体的内部容积误差控制在±2%以内，能够保证每瓶灌装容量的一致性，满足日化产品的计量合规要求；瓶身内部的底部做了微凸的弧面设计，内容物可以在重力作用下自然向瓶口位置汇聚，用户使用到最后阶段时，

　　不需要大幅度倾斜瓶身即可将剩余内容物倒出，减少残留浪费。在仓储运输环节，统一的外形尺寸可以让三款瓶体共用同一规格的瓦楞纸箱包装，纸箱内的格挡尺寸不需要调整，堆码时的受力点完全落在瓶肩位置，不会对瓶身主体造成挤压变形；瓶身的曲面造型经过反复优化，在货架陈列时，正面的标签区域刚好处于消费者站立时的视线平齐高度，鱼形的标签轮廓相较于常规的矩形标签更有视觉辨识度，能够在同类产品中快速抓住消费者注意力。从建模实现的角度，瓶体的所有曲面都做了G2连续处理，曲面之间没有生硬的折角，渲染输出时的光影过渡更加自然，能够为后续的产品效果图制作、包装打样提供精准的三维数据支撑；所有的加强筋、螺纹、定位槽等结构都做了拔模角度处理，拔模斜度控制在1.5°，完全满足吹塑、注塑模具的开模要求，不会出现倒扣无法脱模的问题，结构设计阶段就提前规避了后续模具修改的风险。
