塑料回收长丝挤出成型设备结构

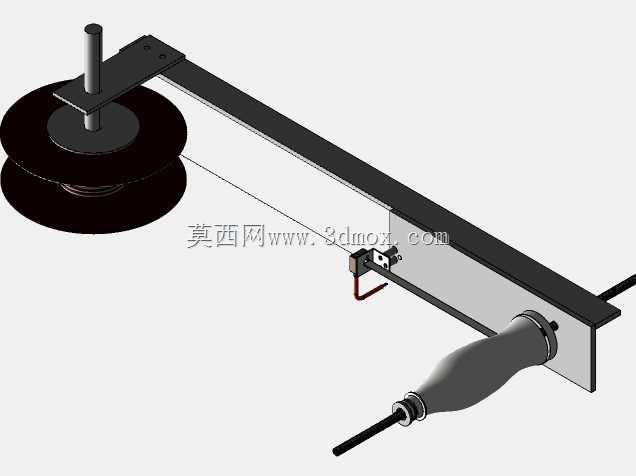

　　在桌面级线材制备、小型工坊塑料回收场景中，这类长丝成型设备的应用覆盖了从废弃PET瓶片处理到定制灯丝生产的多个环节，不少手工创客、小型材料试制工作室会用这类设备完成小批量耗材的自主生产，无需依赖工业级大型挤出产线，就能适配小规格、多批次的线材加工需求。从结构布局来看，设备采用悬臂式安装板作为核心承载基体，长条形安装板一端固定原料卷装支撑组件，另一端集成挤出驱动与出料模组，整体安装边界控制在较小的桌面占用范围内，无需额外浇筑地基或搭建大型机架，普通工作台面即可完成固定架设。原料端的双盘式卷装支架采用立式轴装结构，支撑轴垂直固定在安装板端部，上下限位盘可根据原料卷的幅宽调整间距，适配不同宽度的带状原料或预成型丝盘，

　　送丝路径沿安装板上沿平直布置，从原料盘引出的料带经过导向件后直接进入加热挤出模组，路径上无多余弯折，可减少送丝过程中的阻力波动，避免断丝或送料不均的问题。加热挤出端采用手持枪式结构设计，握持段做了符合人体操作的弧度处理，操作人员可手持调整出料位置，也可通过端部的固定法兰将挤出枪锁定在安装板末端，实现固定位置的连续出料；挤出腔内部集成加热元件与送料螺杆，料带进入腔体后被加热至熔融状态，通过端部的定型喷嘴挤出指定直径的长丝，喷嘴可根据所需丝径快速更换，适配0.5mm到3mm区间的不同线材规格需求。设备上还集成了简易的丝径检测与张力调节组件，在送丝路径中段设置的接触式传感件可实时反馈丝材的张力变化，配合挤出端的送料速度调整，

　　保证输出丝材的线速度稳定，避免出现丝径忽粗忽细的问题；导向件采用耐磨陶瓷材质，减少料带高速移动过程中的磨损，延长易损件的更换周期。从设计思路上，这套结构优先考虑了小型化场景的使用需求，没有配置复杂的闭环控制系统与冗余的辅助结构，所有功能组件都集成在单块安装板上，拆装维护时只需松开对应位置的紧固件即可完成组件更换，对于非专业的设备操作人员也能快速上手调试。安装尺寸方面，整套设备的横向长度不超过普通桌面的纵深，立式卷盘的高度控制在常规操作的视线范围内，操作人员站在设备侧方即可完成原料更换、参数调整、出料收集的全流程操作，无需额外的操作空间预留。在实际使用场景中，这类设备既可以处理清洗破碎后的塑料瓶片熔融挤出，

　　也可以将预制的塑料带材加工成均匀的长丝，用于3D打印耗材制备、手工灯丝加工、小型塑料线材试制等场景，相比大型工业挤出设备，其小批量生产的灵活性更高，换料、清理的流程更简单，适合小体量的生产加工需求。结构上的受力设计也做了针对性优化，安装板采用加厚的金属板材制作，在挤出端与卷盘端两个受力集中的位置做了折弯加强处理，避免长时间承重出现安装板变形的问题；卷盘支撑轴采用台阶式结构，底部通过法兰与安装板刚性连接，可承载最大5kg的原料卷重量，满足小批量连续生产的原料装载需求。挤出枪的固定位置预留了多组安装孔位，可根据实际生产需求调整挤出角度，适配不同的收丝装置布局，当需要生产不同材质的长丝时，只需更换对应温度区间的加热元件与喷嘴，即可快速切换生产工况，无需对整体结构做大幅改动。送丝路径上的导向轮采用偏心可调结构，安装时可通过调整偏心轴的位置改变导向轮的压紧力，适配不同厚度、不同硬度的原料带材，避免压力过大导致料带变形，或是压力过小出现送料打滑的问题。整套结构没有多余的装饰性部件，所有组件都直接服务于长丝挤出成型的核心功能，从原料装载到熔融挤出再到线材输出的全流程路径短、阻力小，能在低功耗的前提下实现稳定的长丝生产，非常适合小型工坊、创客空间、教学实验场景下的线材制备使用，也可作为小型塑料回收装置的核心挤出单元，搭配破碎、清洗组件即可组成完整的小型塑料回收产线，实现废弃塑料的就地回收再利用。
