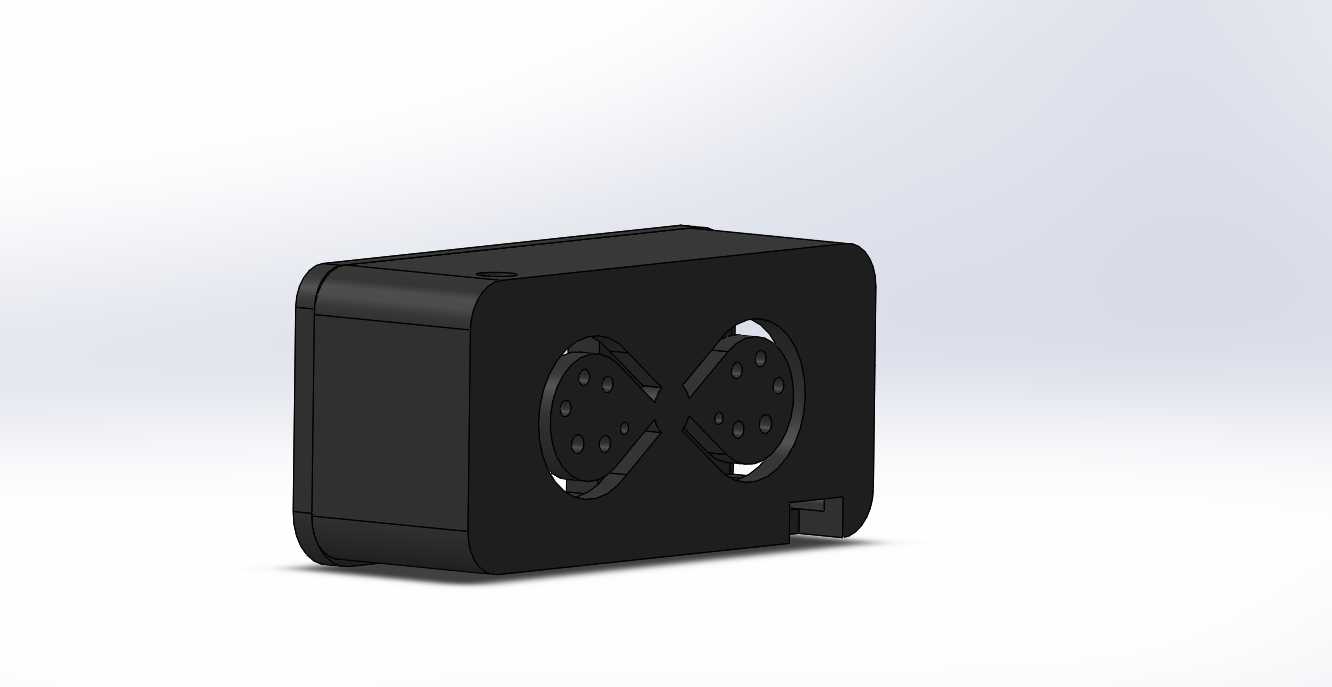

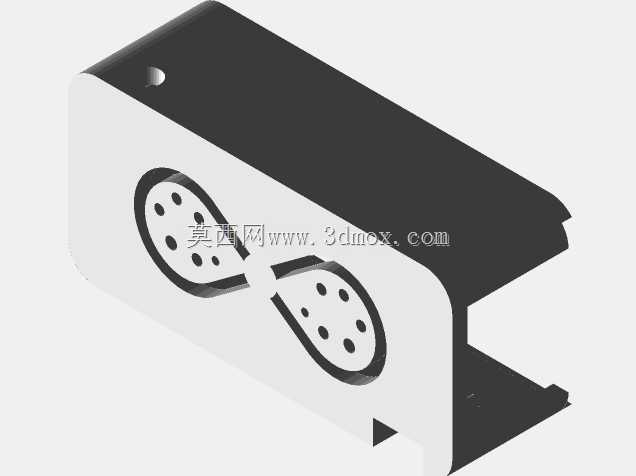

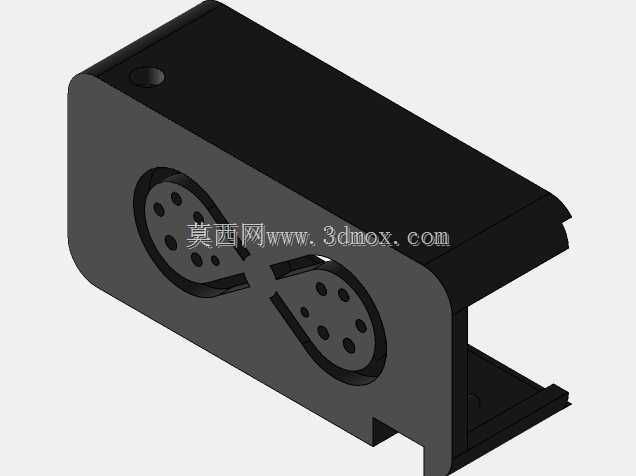

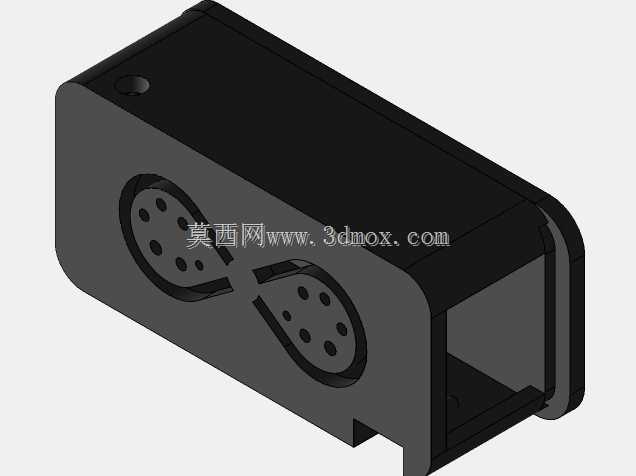

Arduino Portenta H7适配防护外壳结构

　　在嵌入式开发与工业传感节点部署场景中，核心控制板的防护结构直接决定设备在复杂工况下的运行稳定性，这款适配Arduino Portenta H7的外壳结构，正是面向边缘计算传感节点、小型工控采集终端的实际安装需求设计。从实际落地场景来看，这类外壳主要应用在车间设备状态采集节点、实验室原型验证装置、小型物联网传感终端的板卡防护环节，能够在多尘、存在轻微触碰干扰的安装环境下，为核心控制板提供物理防护，同时预留接口位置不影响外接传感模块、通讯线路的正常接驳。

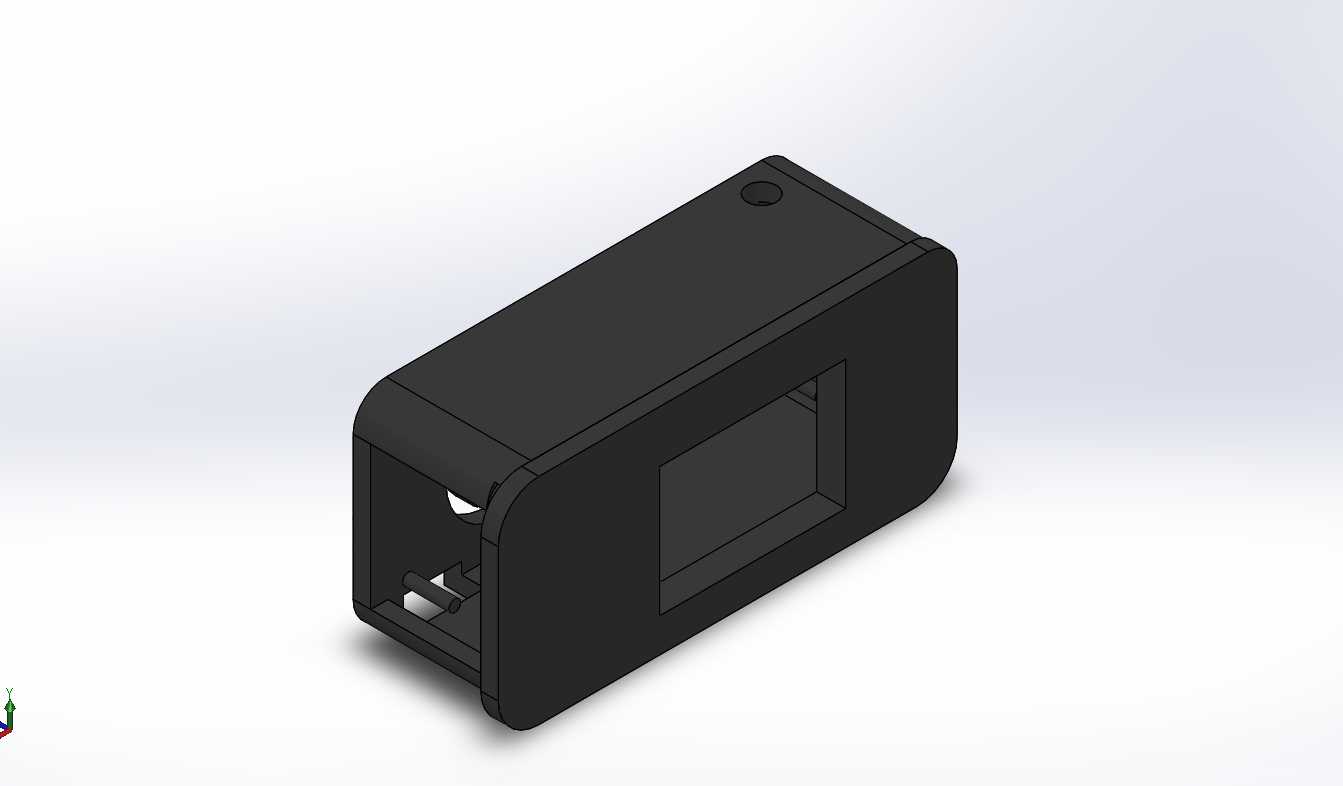

　　设计过程中首先围绕板卡的实际安装边界做结构适配，外壳内腔完全匹配Portenta H7的板卡轮廓，预留的板卡卡位采用微过盈配合结构，不需要额外螺丝固定即可将板卡牢牢卡在壳体内部，避免设备在搬运、安装过程中板卡出现移位松脱。壳体一侧预留的矩形开口完全对应板卡的核心接口区域，不管是外接Type-C通讯线、还是连接扩展传感排线，都不需要拆卸外壳即可完成接线操作，大幅降低现场部署的拆装工作量。壳体顶部的小圆孔结构对应板卡的状态指示灯位置，不需要开盖就能直观观察设备的供电、运行、通讯状态，方便现场运维人员快速排查设备运行故障。

　　从外形尺寸来看，整体壳体采用圆角矩形设计，边角做R3圆弧过渡，既避免尖锐边角在安装过程中划伤操作人员，也能减少壳体受外力碰撞时的应力集中，降低壳体开裂的风险。壳体壁厚控制在1.8mm，兼顾结构强度与3D打印成型的便利性，不管是采用PLA、ABS还是光敏树脂材料打印，都能保证成型后壳体无明显形变，安装时不会出现卡板或者间隙过大的问题。壳体的安装边界做了齐平处理，既可以采用背胶粘贴的方式固定在设备机柜内壁、设备外壳表面，也可以通过额外的固定耳结构用螺丝锁附在安装平面上，适配不同场景的安装需求。

　　结构设计上充分考虑了日常使用的拆装便利性，壳体采用上下扣合的结构，扣位分布在壳体两侧内壁，扣合力度经过反复调整，既不会因为扣合过松导致壳体意外脱开，也不会因为扣合过紧导致拆卸时损坏壳体或者内部板卡。壳体内部预留了0.5mm的均匀间隙，避免板卡上的贴片元件与壳体内壁直接接触，防止出现元件磨损、短路的隐患，同时这个间隙也能形成一定的空气流通空间，帮助板卡在长时间运行时散出工作热量，避免局部积温过高影响板卡运行稳定性。

　　在实际选型使用时，这类外壳不需要额外做二次加工，打印完成后去除支撑毛刺即可直接将板卡装入使用，对于快速搭建传感采集原型、小批量部署工业边缘节点的场景来说，能够大幅缩短结构件的准备周期，不需要单独开模即可获得适配性良好的防护结构。相比通用的万能电子外壳，这款针对性设计的壳体没有多余的冗余空间，整体体积更加紧凑，在安装空间受限的传感节点部署场景中，能够有效减少结构件占用的安装位置，适配更多狭小空间的安装需求。壳体表面做了哑光平面处理，没有多余的装饰结构，既可以在表面粘贴设备标签、标识点位编号，也不会因为结构过于复杂增加打印的难度与材料消耗。
