手动T型杆台式管类压接工装结构

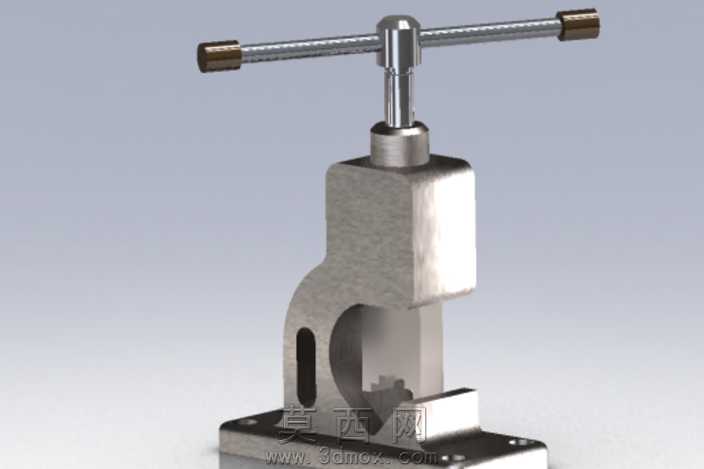

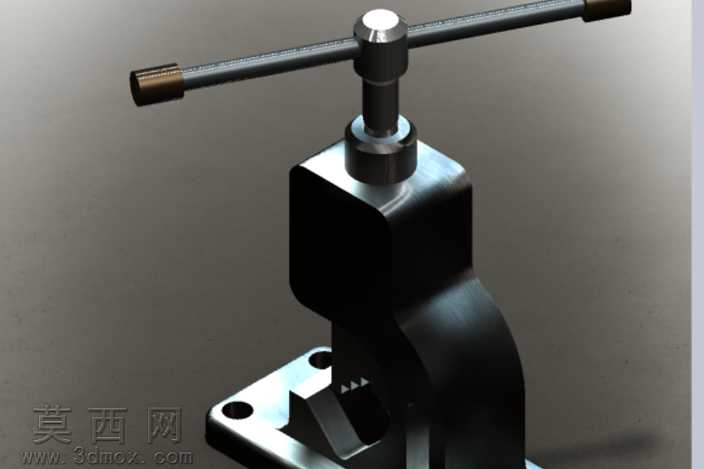

该作品为手动台式管类压接工装的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程中对各零部件的配合公差、装配关系进行了严谨的参数约束，确保整体结构运动逻辑符合实际机械运作原理。模型渲染阶段采用金属质感材质体系，主体支撑结构件赋予磨砂不锈钢材质，还原金属切削加工后的哑光金属质感，表面粗糙度参数设置贴合实际机加工零件的表面特征；T型操作杆的两端握持部分做了深色防滑材质处理，与杆身的亮面金属材质形成视觉区分，底座部分做了发黑处理的金属材质表现，底部安装孔位细节清晰，还原实际工装的安装固定结构。结构设计上，整体采用立式C型开口机架结构，上方设置T型旋转传动杆，通过螺纹传动将旋转运动转化为压头的直线下压运动，C型机架的开口区域预留充足的管件操作空间，可适配不同规格的管类零件压接作业，机架侧面设置的长条形减重孔在保证结构刚性的前提下降低了整体自重，底部方形底座通过四个安装孔可固定在工作台面，提升作业时的结构稳定性。设计思路围绕手动小批量管件压接作业场景展开，摒弃复杂的动力结构，采用纯机械螺纹传动结构，无需外接动力源即可完成压接操作，整体结构紧凑，操作逻辑简单，维修维护便捷，适合小型加工场景或现场维修作业使用。建模过程中对所有活动部件的运动行程做了干涉检查，确保压头上下运动过程中不会与机架发生碰撞，各连接部位的螺纹结构、装配倒角都做了精细化建模，还原实际零件的加工工艺细节，渲染输出的效果图光影层次分明，金属材质的反光、明暗过渡自然，清晰展现了工装的整体外观与结构特征。
