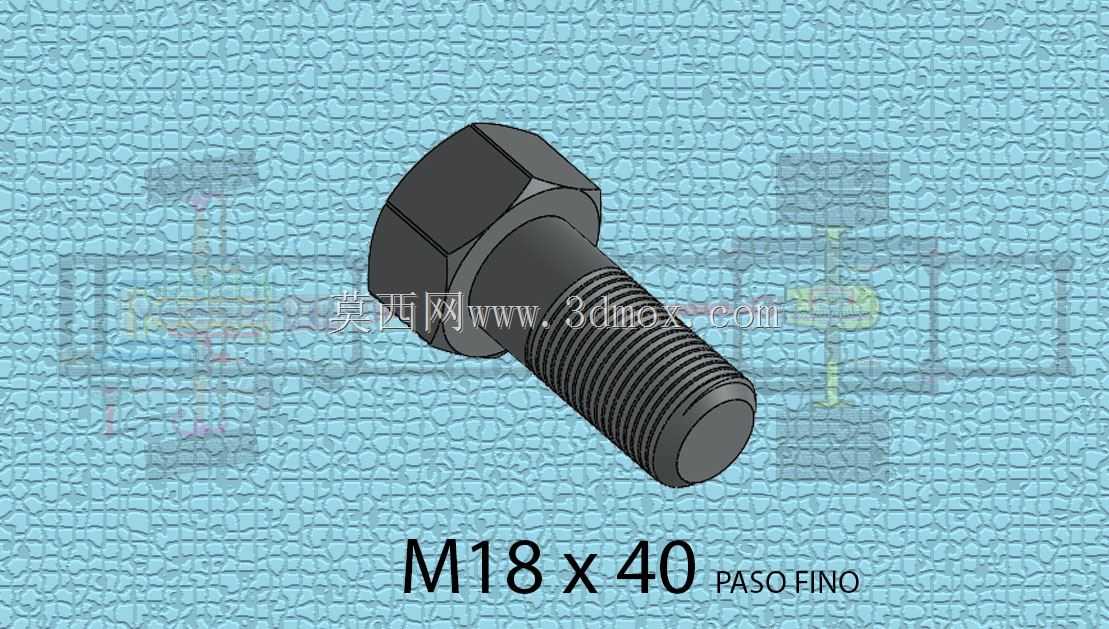

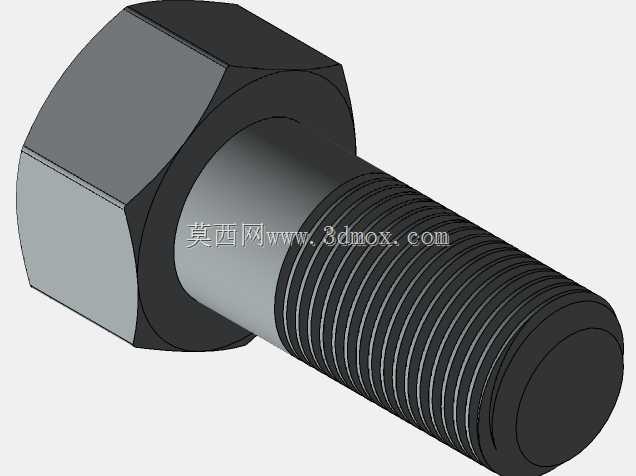

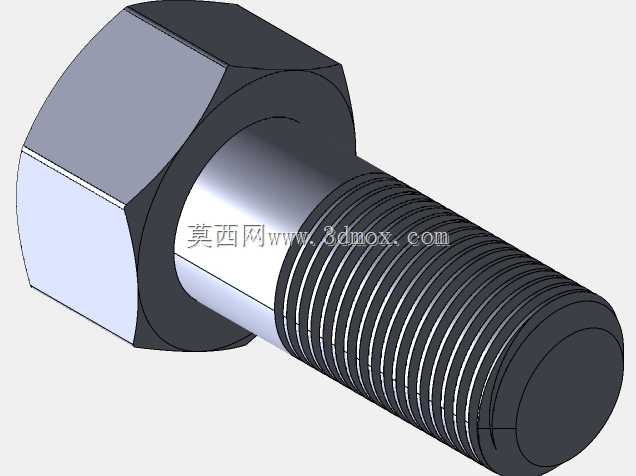

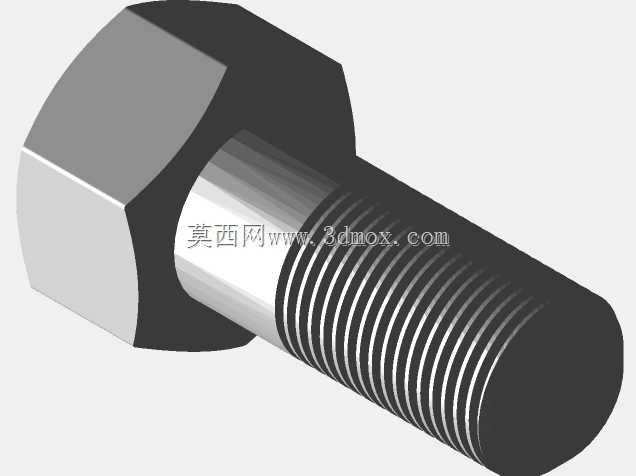

M18细牙外六角螺栓结构设计

　　在各类机械设备的装配场景中，细牙外六角螺栓是应用频次极高的紧固连接件，这款M18规格的细牙螺栓，针对需要精准控制预紧力、对防松性能有较高要求的连接工况设计，常见于液压阀块安装、精密仪器仪表基座固定、传动部件的端面锁紧等场景。不同于普通粗牙螺栓，这款螺栓采用1.5mm螺距的细牙螺纹设计，螺纹升角更小，在同等拧紧力矩下能获得更大的预紧力，同时自锁性能更优异，在承受交变载荷、振动冲击的连接部位，能有效降低螺纹副松脱的风险，适合对连接可靠性要求严苛的装配位置。从结构设计来看，螺栓头部采用标准外六角构型，对边尺寸符合通用紧固件的配套要求，可适配常规规格的呆扳手、套筒、扭矩扳手等拧紧工具，头部与螺杆衔接处做了合理的过渡圆角处理，

　　避免应力集中导致的头部断裂风险，螺杆部分的螺纹长度经过匹配设计，既保证足够的螺纹啮合长度来承载拉力，也预留了合适的光杆段，适配不同厚度的被连接件安装需求。这款螺栓的公称直径为18mm，螺杆总长度为40mm，安装时需要注意被连接件的通孔直径需匹配M18螺栓的杆部尺寸，通常通孔加工为19-20mm区间，保证螺杆能顺利穿过同时不会出现过大的装配间隙，螺纹啮合端的长度建议不小于螺栓公称直径，也就是至少保证18mm的螺纹拧入深度，才能达到额定的连接强度。在三维建模过程中，螺纹部分的建模需要注意牙型角的准确性，细牙螺纹的牙型轮廓和粗牙一致，但螺距更小，建模时如果是用于装配干涉检查，可以采用简化的装饰螺纹线，如果是用于加工工艺仿真或者受力分析，

　　则需要绘制精确的螺纹牙型实体，保证仿真结果的准确性。螺栓头部的六角倒角、端面的倒角都需要按照紧固件的标准规范绘制，避免在装配仿真中出现干涉误判，同时螺杆末端的倒角设计也需要还原，方便装配时顺利穿入被连接件孔位、对准内螺纹入口。在实际选型应用中，这款细牙螺栓不适合用于经常需要拆装的部位，因为细牙螺纹在反复拆装过程中更容易出现滑牙问题，更适合装配后长期固定、需要精准控制预紧力矩的连接位置，比如仪器仪表的传感器安装座、液压系统的管法兰连接、精密传动部件的轴向定位锁紧等场景，在这些场景下，细牙螺栓的微调性能和防松性能都能得到充分发挥。
