诊断电路板金属防护盒盘柜结构设计

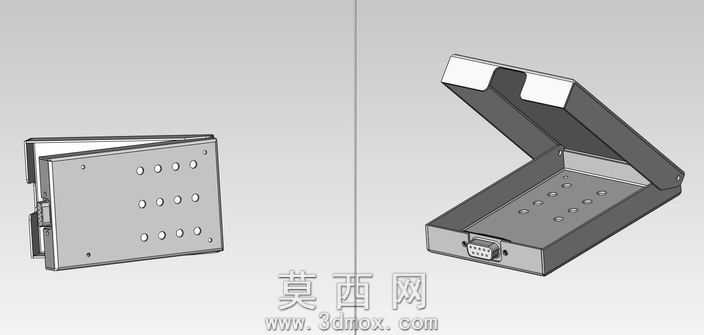

本作品为诊断电路板配套的金属防护盒盘柜三维建模设计，整体采用钣金类金属材质作为主体结构，通过三维参数化建模完成全结构细节搭建。建模过程中首先对盒体的整体尺寸进行基准定位，区分盒盖与盒身两大主体模块，盒盖采用翻盖式开合结构，在开合衔接处做了适配的转轴限位结构设计，保证盒体开启后可维持稳定的支撑角度，方便内部电路板的检修与调试操作。盒身主体为一体化折弯成型的金属腔体，侧壁做了加厚处理提升整体抗形变能力，腔体内部预留了电路板安装的定位孔位，孔位排布严格匹配诊断电路板的固定点位，同时在盒体的外侧端面上设计了外接通讯接口的安装位，接口处做了凸起的防护边框，避免外接插头插拔过程中对盒体边缘造成磕碰损伤。盒盖的内表面做了平整化处理，闭合后可与盒身上沿紧密贴合，形成相对密闭的防护空间，能够有效阻隔外界灰尘、水汽对内部诊断电路板的侵蚀，同时金属材质本身具备良好的电磁屏蔽效果，可减少外界电磁信号对电路板诊断精度的干扰。在模型渲染阶段，为金属壳体赋予了哑光磨砂的金属材质，还原工业钣金件的真实质感，对开合结构、接口位、安装孔位等关键结构做了视角拆分展示，清晰呈现各部分的装配关系与结构细节。整体设计兼顾了防护性能与操作便利性，所有结构均做了圆角过渡处理，避免尖锐边角造成安装调试过程中的划伤风险，孔位与结构的尺寸公差均按照钣金加工的通用标准进行参数设定，可直接对接生产加工环节的工艺要求，无需额外进行结构调整，能够满足诊断类电子设备的电路板承载、防护与外接交互的全部使用需求。
