法兰西斯式水轮机转轮及蜗壳结构设计

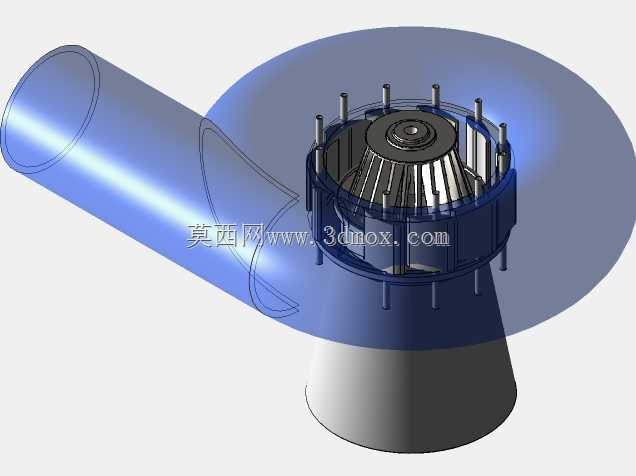

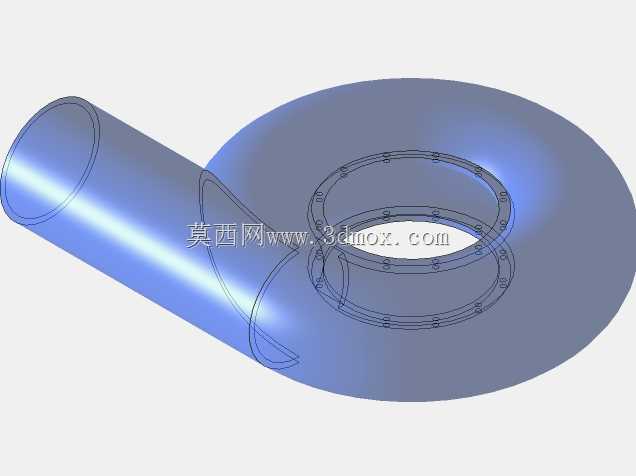

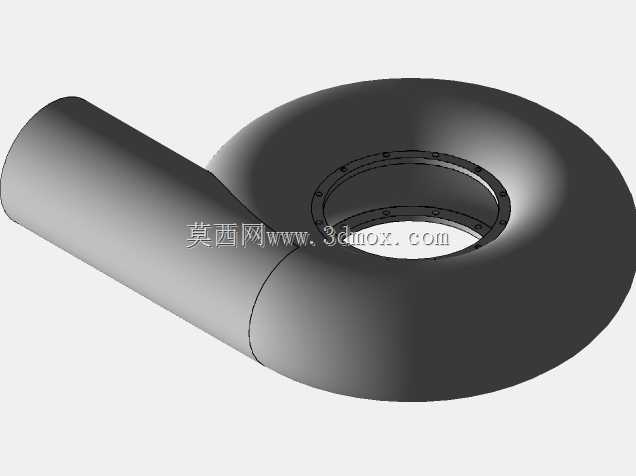

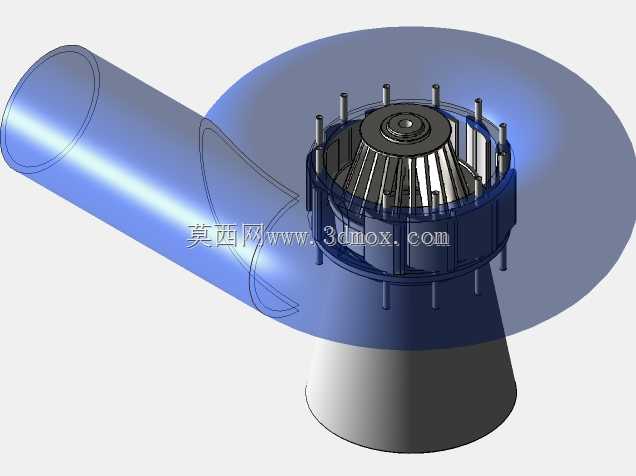

　　在水力发电站的核心动力转换环节，法兰西斯式混流水轮机是中低水头段应用占比最高的机型，本次呈现的结构完整覆盖了水轮机的核心过流与动力输出部件，包含蜗壳流道、导水机构、转轮主体以及尾水管连接段，可直接用于水电站前期方案选型的结构校核、水力性能仿真的几何建模参考，也可作为水力机械课程设计的教学演示模型。从实际工程落地的角度看，该结构的设计逻辑完全围绕水力能量的高效转换展开：蜗壳采用等流速断面渐变设计，金属材质的蜗壳内壁光滑过渡，能够将压力钢管引入的水流以均匀的环向流速导入导叶区域，避免局部流道突变产生的涡流损失，蜗壳的进口管径匹配常规中小型水电站的压力钢管接口尺寸，安装时可直接通过法兰与上游压力管道对接，法兰端面的螺栓孔位均布设计，

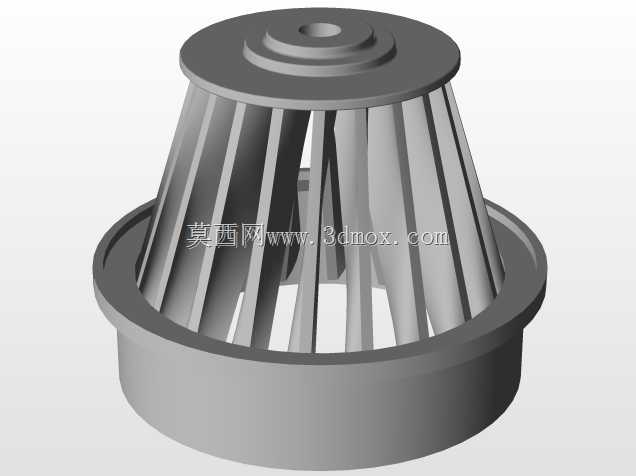

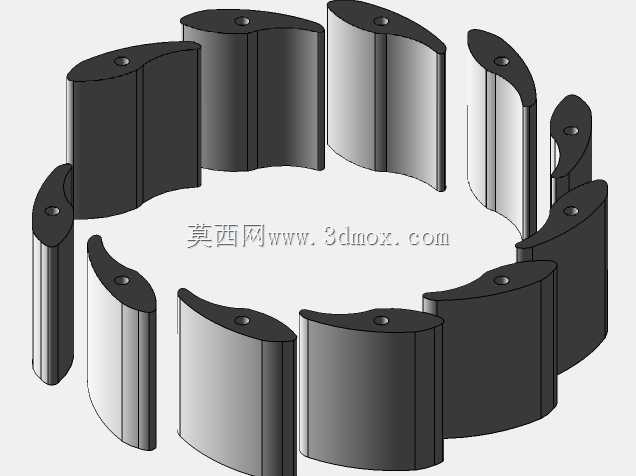

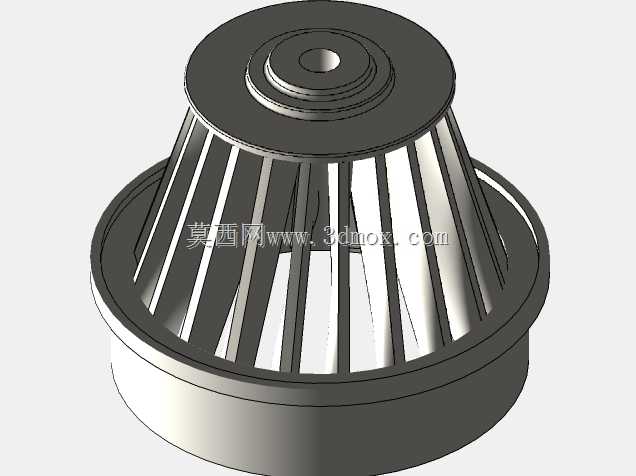

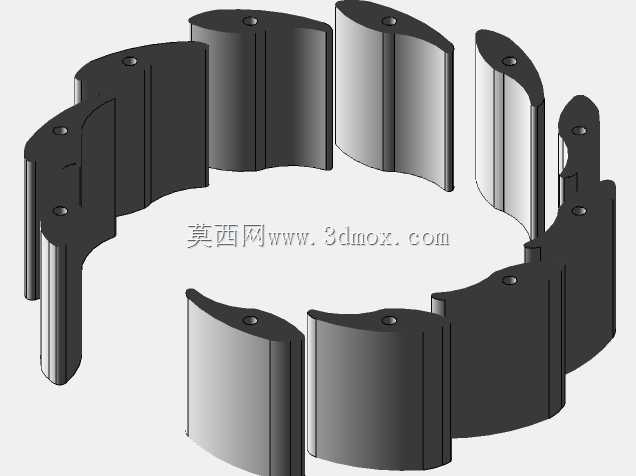

　　能够满足不同水头下的密封承压要求。导水机构部分采用活动导叶周向布置的结构，导叶的翼型经过水力优化，既能够在机组运行时通过调节开度控制进入转轮的水流量，适配电网负荷变化带来的出力调整需求，停机状态下也可完全闭合截断水流，为转轮检修提供安全的作业条件，导叶的上下端面与固定止漏环的配合间隙控制在毫米级，能够有效减少高压水流的漏损，提升机组整体容积效率。核心的转轮部件采用混流式叶片设计，叶片的扭曲角度随半径变化平滑过渡，能够将水流的压能与动能高效转换为转轮旋转的机械能，转轮上冠与下环的连接结构做了加厚处理，可承受高速水流长期冲刷带来的交变载荷，转轮与主轴的连接采用法兰配合止口的定位方式，能够保证大扭矩传递过程中的同轴度要求，

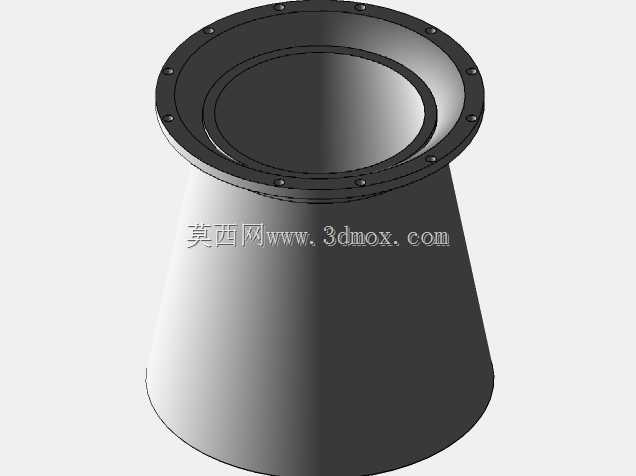

　　避免运行过程中出现摆度超标的问题。下方的尾水管采用直锥段过渡设计，能够将转轮出口的低速水流顺畅导入下游尾水渠道，同时通过扩散段回收水流的剩余动能，进一步提升机组的整体能量利用效率，尾水管的出口尺寸匹配常规水电站的尾水室安装边界，安装时不需要额外做过多的土建结构改造。整个结构的各部件连接边界清晰，装配关系符合实际水轮机组的安装工艺要求，建模过程中对过流面的圆角、过渡段都做了符合工程实际的处理，没有出现影响仿真计算的尖锐几何特征，不管是用于流体仿真的网格划分，还是用于结构强度校核的有限元分析，都能够直接提取对应部件的几何特征开展工作，对于刚接触水力机械设计的从业者来说，也可以通过拆解该模型的各部件结构，快速理解混流式水轮机的工作原理与各部件的功能匹配关系。
